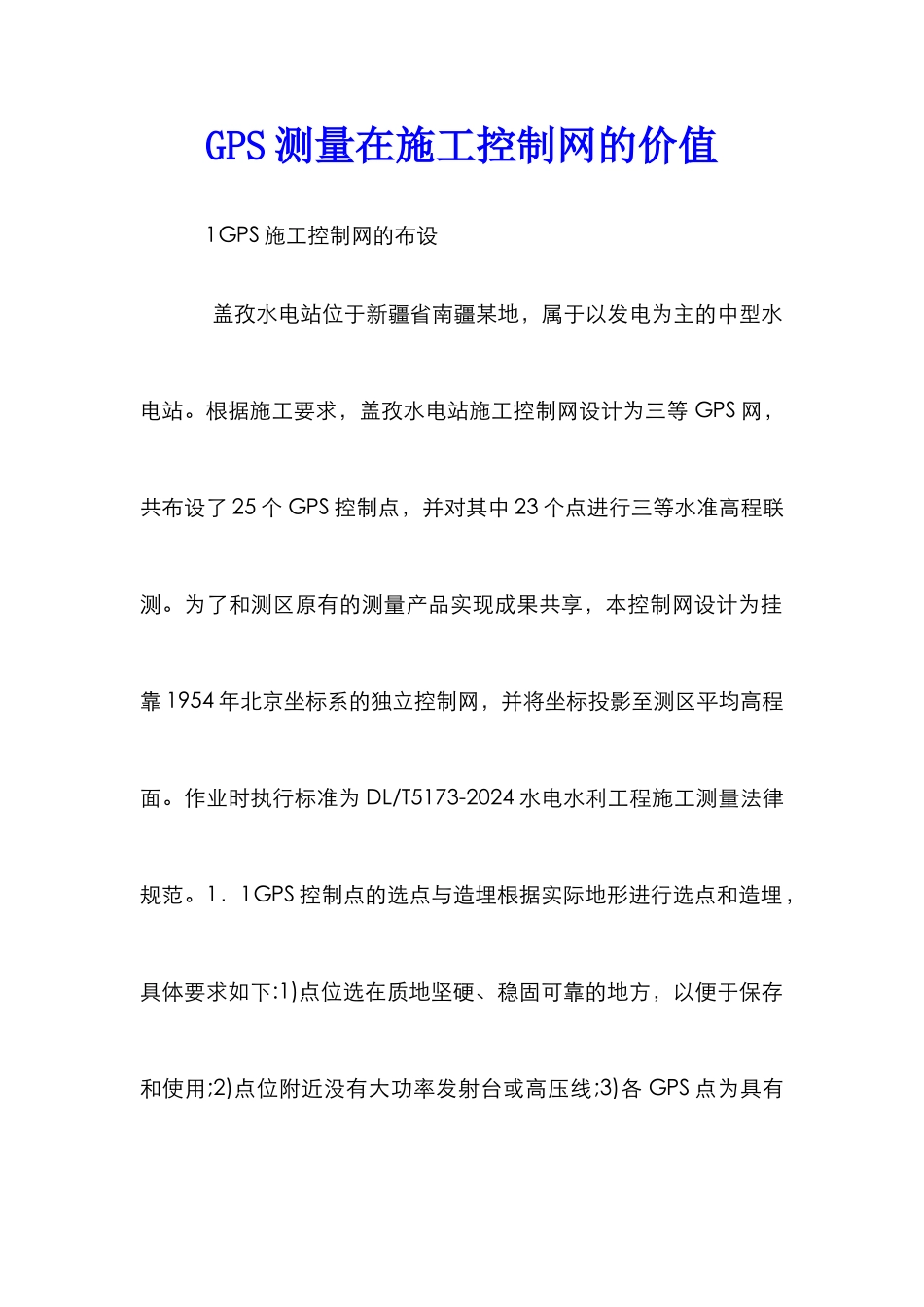

GPS测量在施工控制网的价值

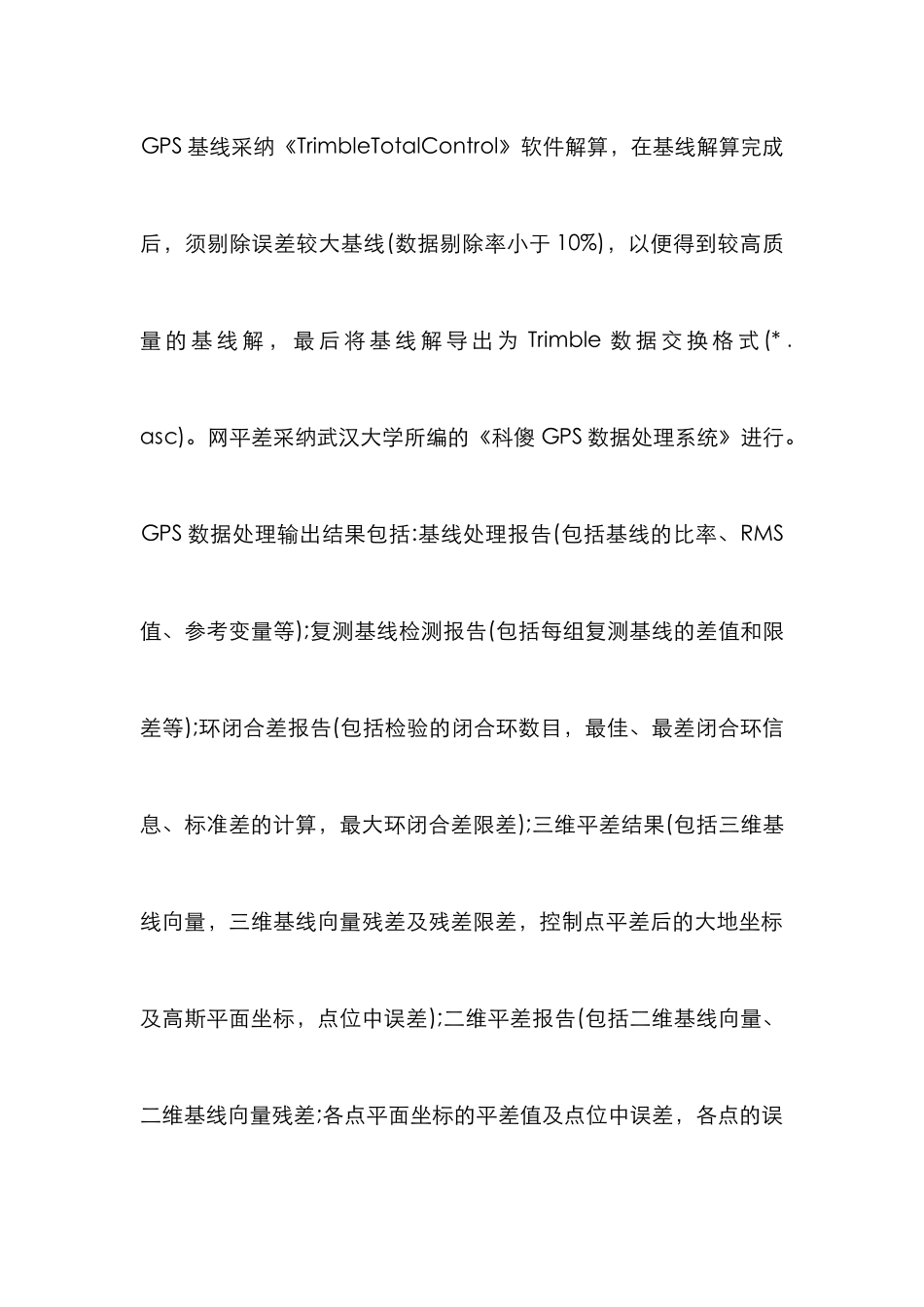

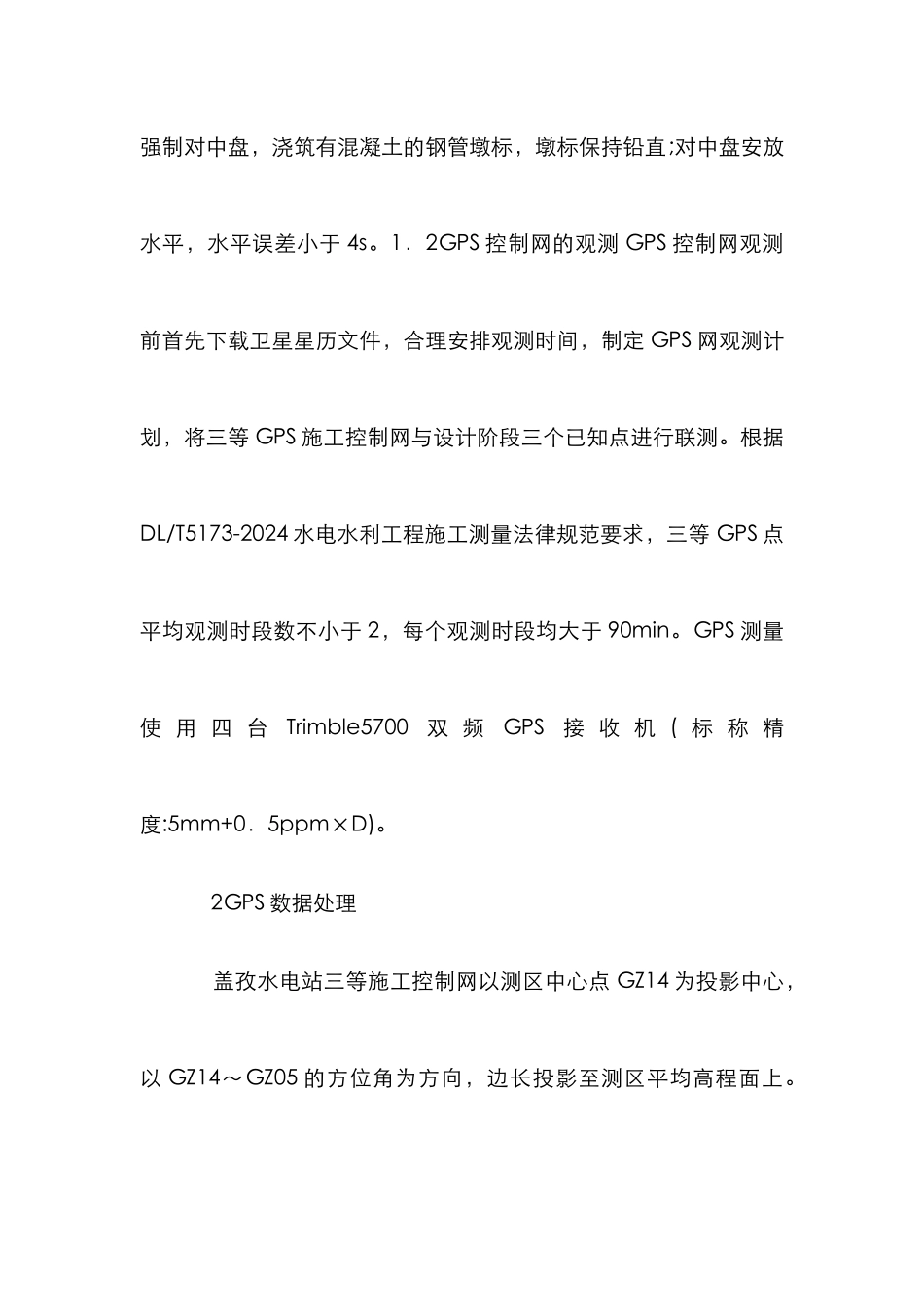

GPS 测量在施工控制网的价值 1GPS 施工控制网的布设 盖孜水电站位于新疆省南疆某地，属于以发电为主的中型水电站。根据施工要求，盖孜水电站施工控制网设计为三等 GPS 网，共布设了 25 个 GPS 控制点，并对其中 23 个点进行三等水准高程联测。为了和测区原有的测量产品实现成果共享，本控制网设计为挂靠 1954 年北京坐标系的独立控制网，并将坐标投影至测区平均高程面。作业时执行标准为 DL/T5173-2024 水电水利工程施工测量法律规范。1．1GPS 控制点的选点与造埋根据实际地形进行选点和造埋，具体要求如下:1)点位选在质地坚硬、稳固可靠的地方，以便于保存和使用;2)点位附近没有大功率发射台或高压线;3)各 GPS 点为具有强制对中盘，浇筑有混凝土的钢管墩标，墩标保持铅直;对中盘安放水平，水平误差小于 4s。1．2GPS 控制网的观测 GPS 控制网观测前首先下载卫星星历文件，合理安排观测时间，制定 GPS 网观测计划，将三等 GPS 施工控制网与设计阶段三个已知点进行联测。根据DL/T5173-2024 水电水利工程施工测量法律规范要求，三等 GPS 点平均观测时段数不小于 2，每个观测时段均大于 90min。GPS 测量使 用 四 台Trimble5700双 频GPS接 收 机 ( 标 称 精度:5mm+0．5ppm×D)。 2GPS 数据处理 盖孜水电站三等施工控制网以测区中心点 GZ14 为投影中心，以 GZ14～GZ05 的方位角为方向，边长投影至测区平均高程面上。GPS 基线采纳《TrimbleTotalControl》软件解算，在基线解算完成后，须剔除误差较大基线(数据剔除率小于 10%)，以便得到较高质量 的 基 线 解 ， 最 后 将 基 线 解 导 出 为 Trimble 数 据 交 换 格 式 (* ．asc)。网平差采纳武汉大学所编的《科傻 GPS 数据处理系统》进行。GPS 数据处理输出结果包括:基线处理报告(包括基线的比率、RMS值、参考变量等);复测基线检测报告(包括每组复测基线的差值和限差等);环闭合差报告(包括检验的闭合环数目，最佳、最差闭合环信息、标准差的计算，最大环闭合差限差);三维平差结果(包括三维基线向量，三维基线向量残差及残差限差，控制点平差后的大地坐标及高斯平面坐标，点位中误差);二维平差报告(包括二维基线向量、二维基线向量残差;各点平面坐标的平差值及点位中误差，各点的误差椭圆元素，误差椭圆长半径，短、长半径方位角;各边的方位角、边长值的改正数及中误差，各边长的相对中误差)。 3 精度分析 为了验证 GP...
