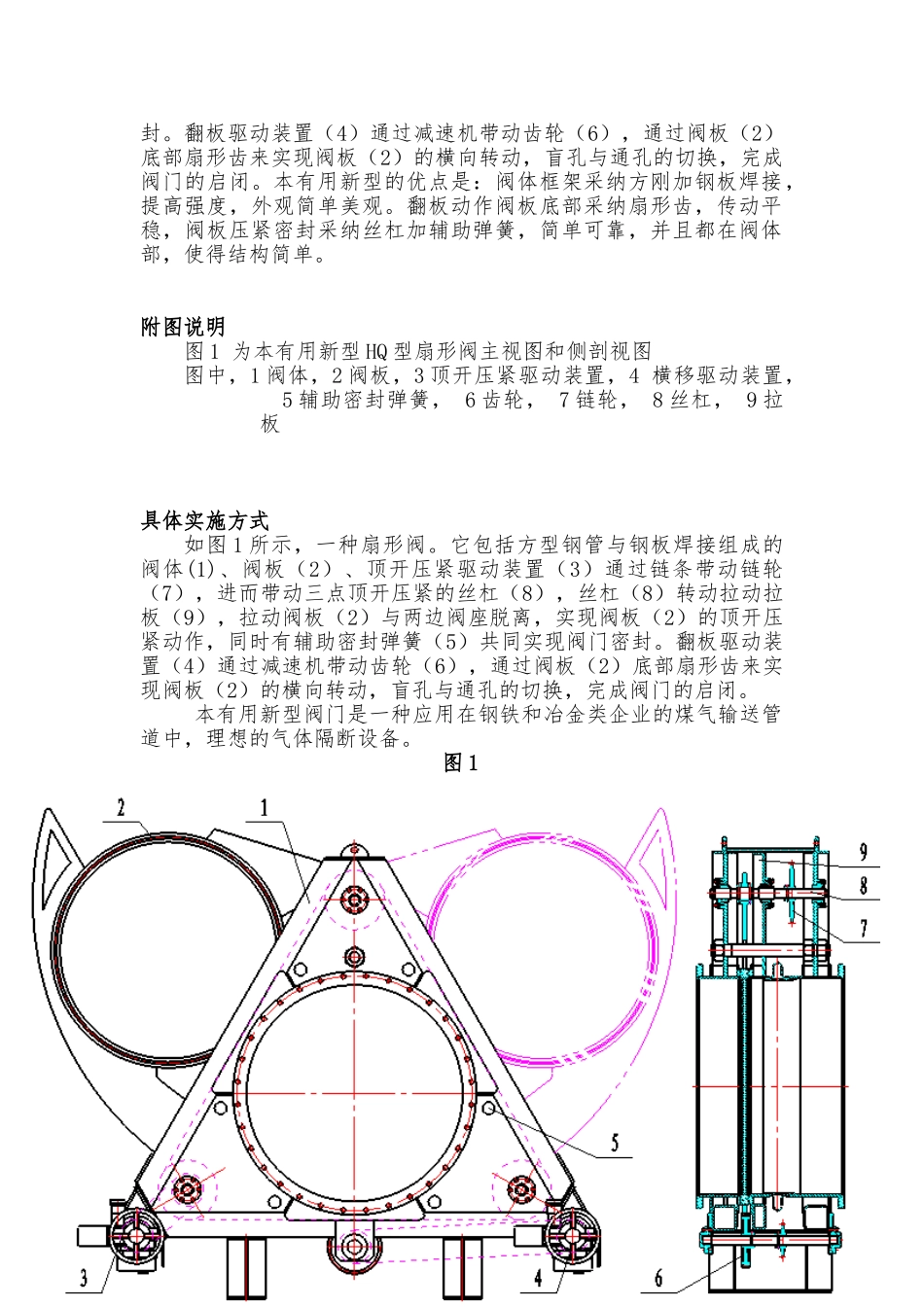

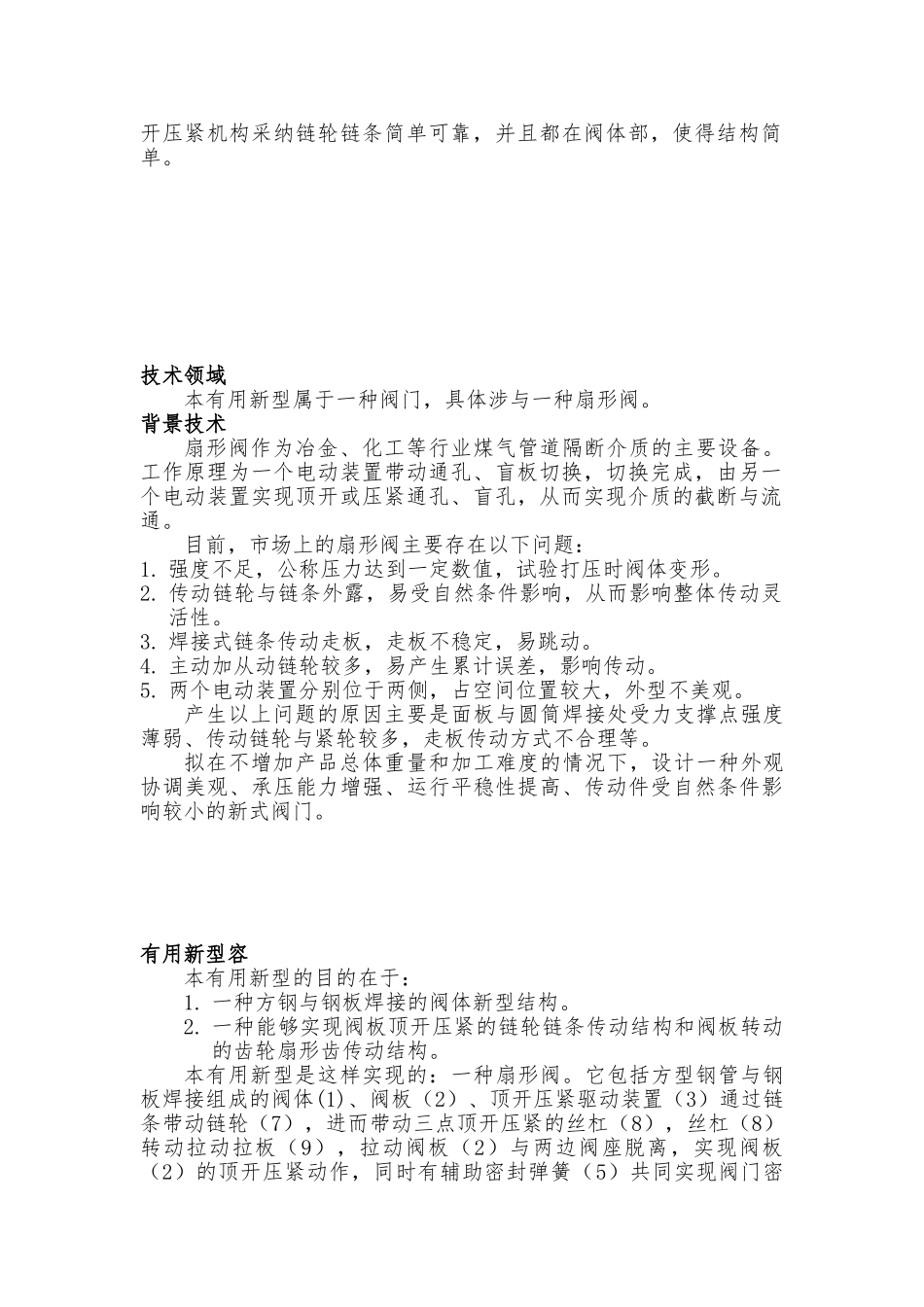

HQ 型扇形阀有用新型名称:HQ 型扇形阀摘要:本有用新型属于一种重要用途的阀门,具体涉与应用在钢铁和冶金类企业的煤气输送管道中,理想的气体隔断设备。它主要包括阀体,阀板,翻板机构,顶开压紧机构。其中阀体采纳方刚框架焊接钢板组成,保证强度,结构简单美观。阀门启闭过程为:顶开压紧机构动作,拉开阀座和阀板,使阀板和两边阀座产生间隙,然后翻板机构动作,横向转动阀板,实现盲板和通孔的切换,最后顶开压紧机构再压紧阀座和阀板,实现密封,完成阀门启闭。具体动作为:顶开压紧机构驱动装置带动减速机,通过链轮链条带动三个顶开压紧点的链轮,进而带动三根丝杠转动,拉动拉板向远离阀板方向移动,使得阀板和两边阀座都脱离开一段距离。这时顶开压紧机构停止,翻板装置带动减速机,齿轮通过阀板底部的扇形齿,使阀板横向转动,实现阀板通孔与盲孔的切换。然后顶开压紧装置反向动作,压紧阀板和阀座,实现密封,完成阀门启闭。本有用新型的优点是:阀体框架采纳方刚加钢板焊接,提高强度,外观简单美观。翻板动作阀板底部采纳扇形齿,传动平稳,阀板压紧密封采纳丝杠加辅助弹簧,简单可靠,并且都在阀体部,使得结构简单。权利要求1. 一种扇形阀。它包括方型钢管与钢板焊接组成的阀体(1)、阀板(2)、顶开压紧驱动装置(3)通过链条带动链轮(7),进而带动三点顶开压紧的丝杠(8),丝杠(8)转动拉动拉板(9),拉动阀板(2)与两边阀座脱离,实现阀板(2)的顶开压紧动作,同时有辅助密封弹簧(5)共同实现阀门密封。翻板驱动装置(4)通过减速机带动齿轮(6),通过阀板(2)底部扇形齿来实现阀板(2)的横向转动,盲孔与通孔的切换,完成阀门的启闭。本有用新型的优点是:阀体框架采纳方刚加钢板焊接,提高强度,外观简单美观。翻板动作阀板底部采纳扇形齿,传动平稳,阀板压紧密封采纳丝杠加辅助弹簧,简单可靠,并且都在阀体部,使得结构简单。2 根据权利要求 1 所述的HQ 型扇形阀,其特征是阀体(1)由方钢与钢板焊接组成,提高强度,结构简单。翻板机构采纳齿轮扇形齿,来实现阀板通孔与盲孔的切换,阀板转动平稳;顶开压紧机构采纳链轮链条简单可靠,并且都在阀体部,使得结构简单。技术领域本有用新型属于一种阀门,具体涉与一种扇形阀。背景技术扇形阀作为冶金、化工等行业煤气管道隔断介质的主要设备。工作原理为一个电动装置带动通孔、盲板切换,切换完成,由另一个电动装置实现顶开或压紧通孔、盲孔,从而实现介...
