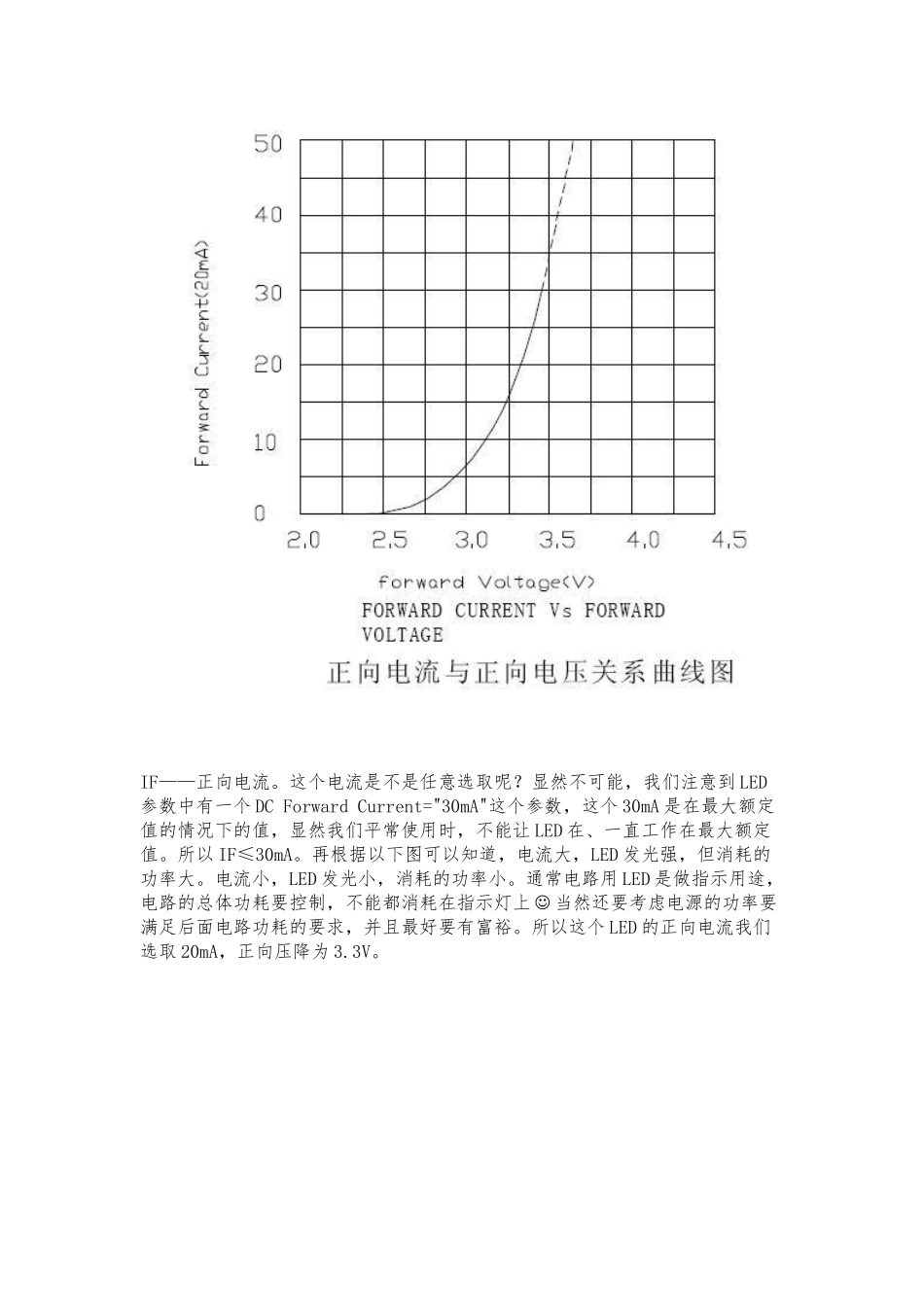

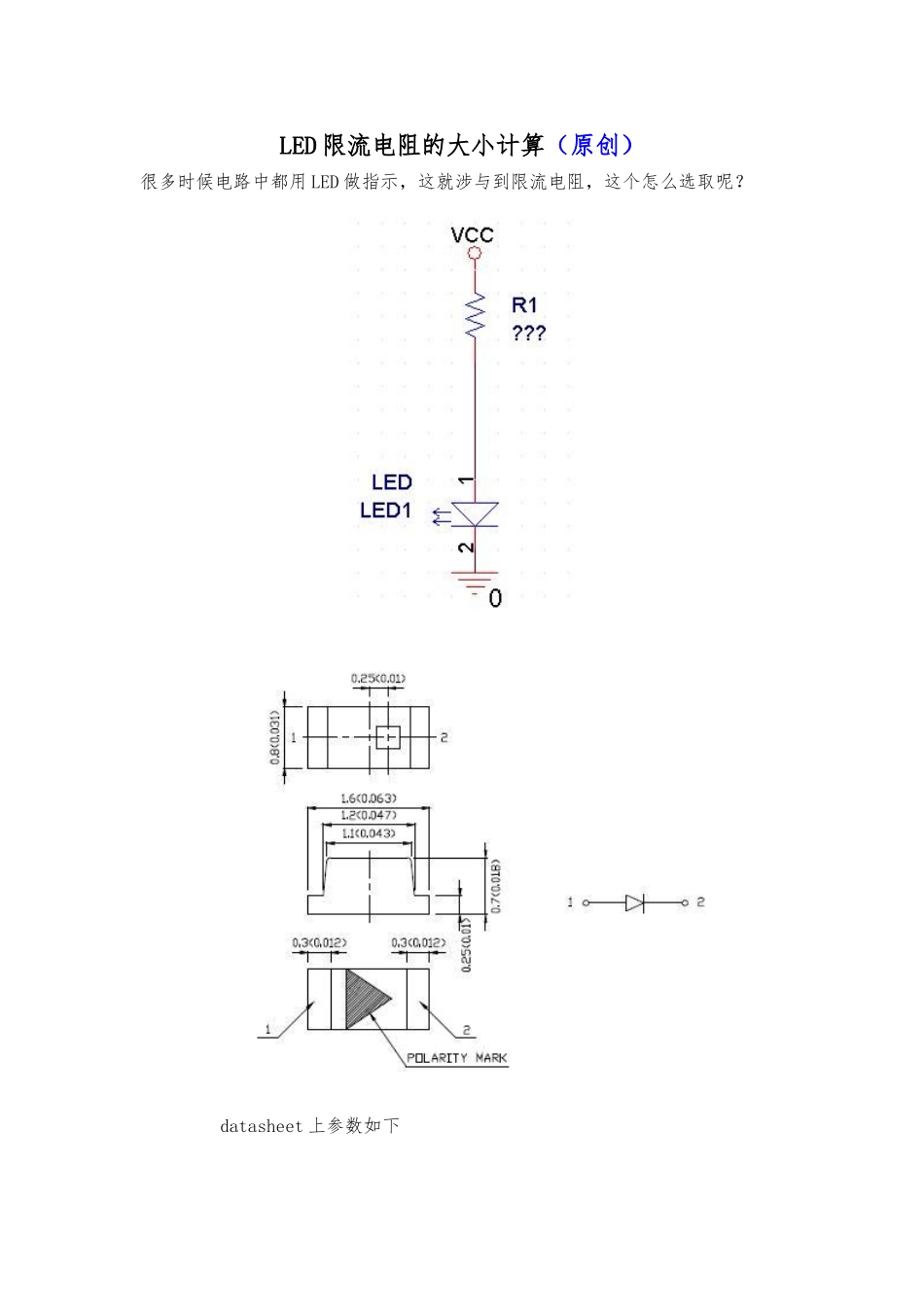

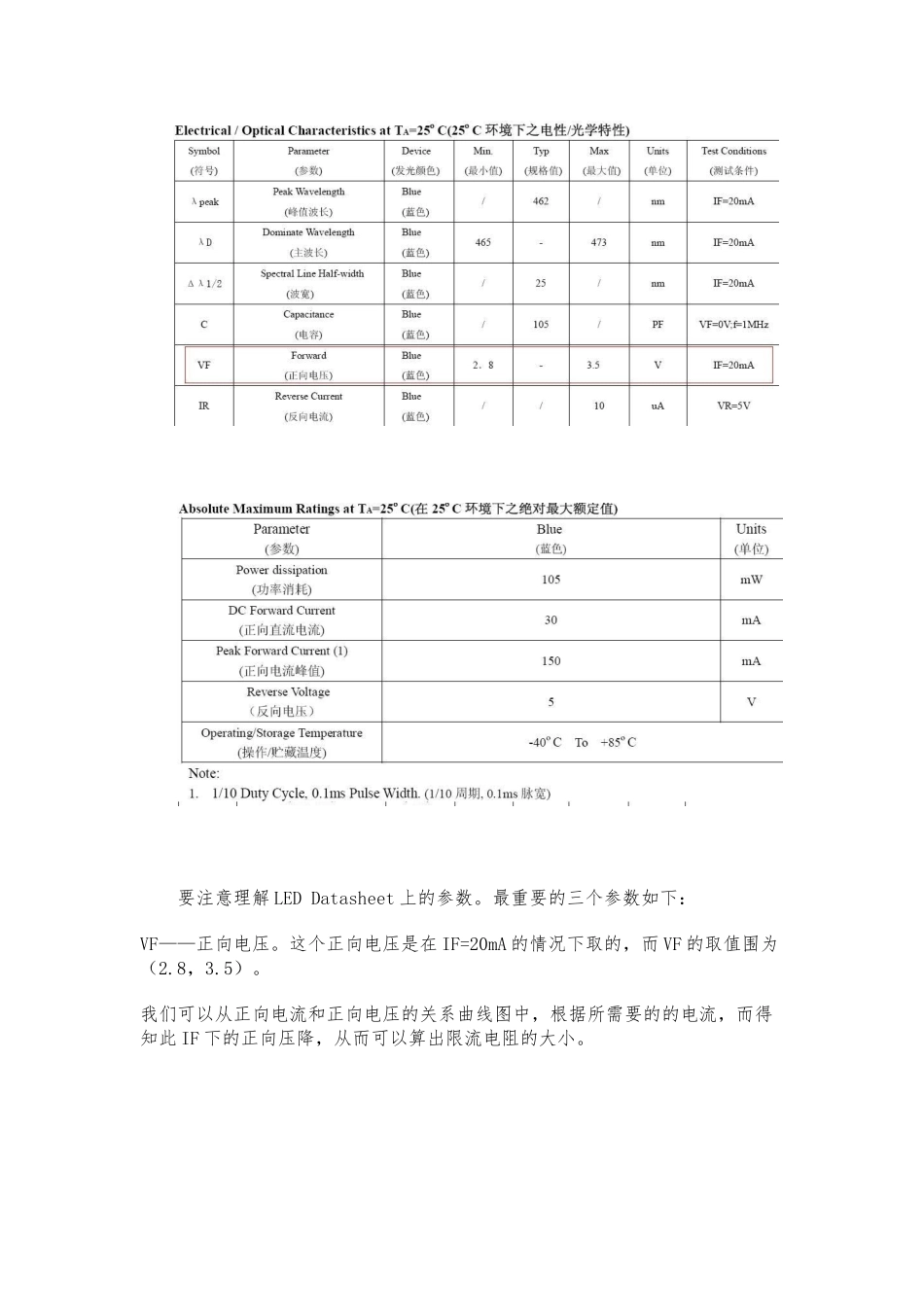

LED 限流电阻的大小计算(原创)很多时候电路中都用 LED 做指示,这就涉与到限流电阻,这个怎么选取呢? datasheet 上参数如下 要注意理解 LED Datasheet 上的参数。最重要的三个参数如下:VF——正向电压。这个正向电压是在 IF=20mA 的情况下取的,而 VF 的取值围为(2.8,3.5)。我们可以从正向电流和正向电压的关系曲线图中,根据所需要的的电流,而得知此 IF 下的正向压降,从而可以算出限流电阻的大小。 IF——正向电流。这个电流是不是任意选取呢?显然不可能,我们注意到 LED参数中有一个 DC Forward Current="30mA"这个参数,这个 30mA 是在最大额定值的情况下的值,显然我们平常使用时,不能让 LED 在、一直工作在最大额定值。所以 IF≤30mA。再根据以下图可以知道,电流大,LED 发光强,但消耗的功率大。电流小,LED 发光小,消耗的功率小。通常电路用 LED 是做指示用途,电路的总体功耗要控制,不能都消耗在指示灯上 J 当然还要考虑电源的功率要满足后面电路功耗的要求,并且最好要有富裕。所以这个 LED 的正向电流我们选取 20mA,正向压降为 3.3V。 Peak Forward Current——最大电流峰值,只是指允许通过二极管的最大正向脉冲电流。发光二极管极限电流。(这是一个脉冲值,占空比1/10,0.1ms)。这不是说 LED 正向电流可以取这个值,这是一个极限电流,当超过这个极限时,LED 可能会烧毁,所以一般电路都要求有限流电阻。限流电阻可以根据下式计算: 选取 IF=20mA,VF=3.3V,电源电压 Vcc=5V: 通常取个好一点的值(也就是相近阻值的电阻),R=100Ω。像 LED 这样的元件通常网上都找不到相对应的 DataSheet,这时候可以根据经验,估算出限流电阻的大小。可以参考下面给出的参数: 参考一:一般这样:红绿 LED 的电压一般是 1.8~2.4V,蓝白是 2.8~4.2V3mmLED 的额定电流 1~10mA5mmLED 的额定电流 5~25mA10mmLED 的额定电流 25~100mA假如散热良好,超过额定围也不会有太大问题。 参考二: 极限参数 (Ta=25℃) 参数红色高亮红黄绿色黄色蓝色单位反向电压Vr55555V正向电流If2020202020mA峰值电流Ipeak100100100100100mA功耗Pt120105105105200mW工作温度Ta-40~+80-40~+80-40~+80-40~+80-40~+80℃储存温度Tsta-40~+85-40~+85-40~+85-40~+85-40~+85℃ 光电参数 (Ta=25℃) 这是多个 LED 的结合,注意要相加发光颜色波长(nm)正向压降IF=20mA (v)反向电流VR=5v(uA)光强IF=...
