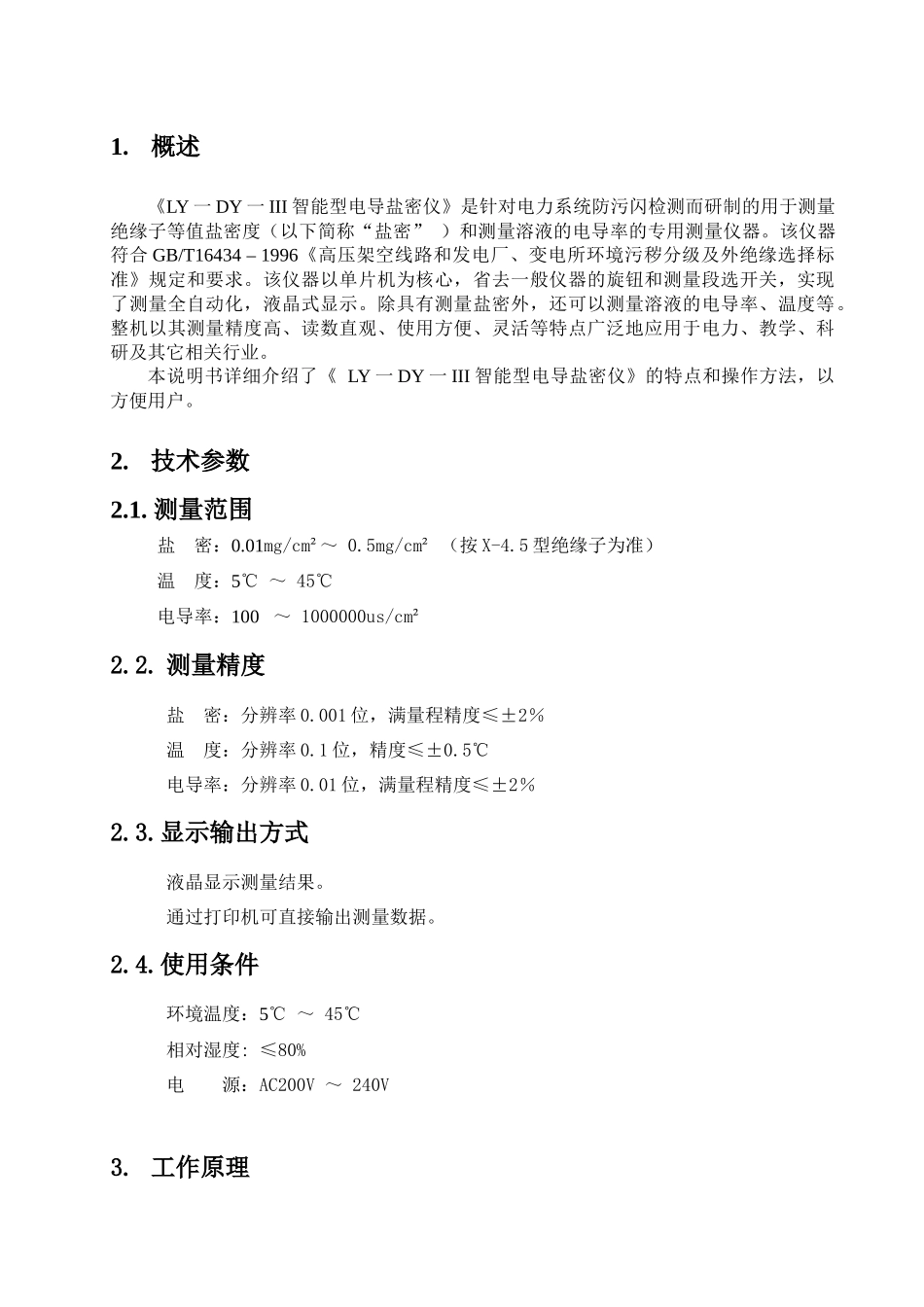

LY一DY一III智能型电导盐密仪是针对电力系统防污闪..._第1页
1/9
LY一DY一III智能型电导盐密仪是针对电力系统防污闪..._第2页
2/9

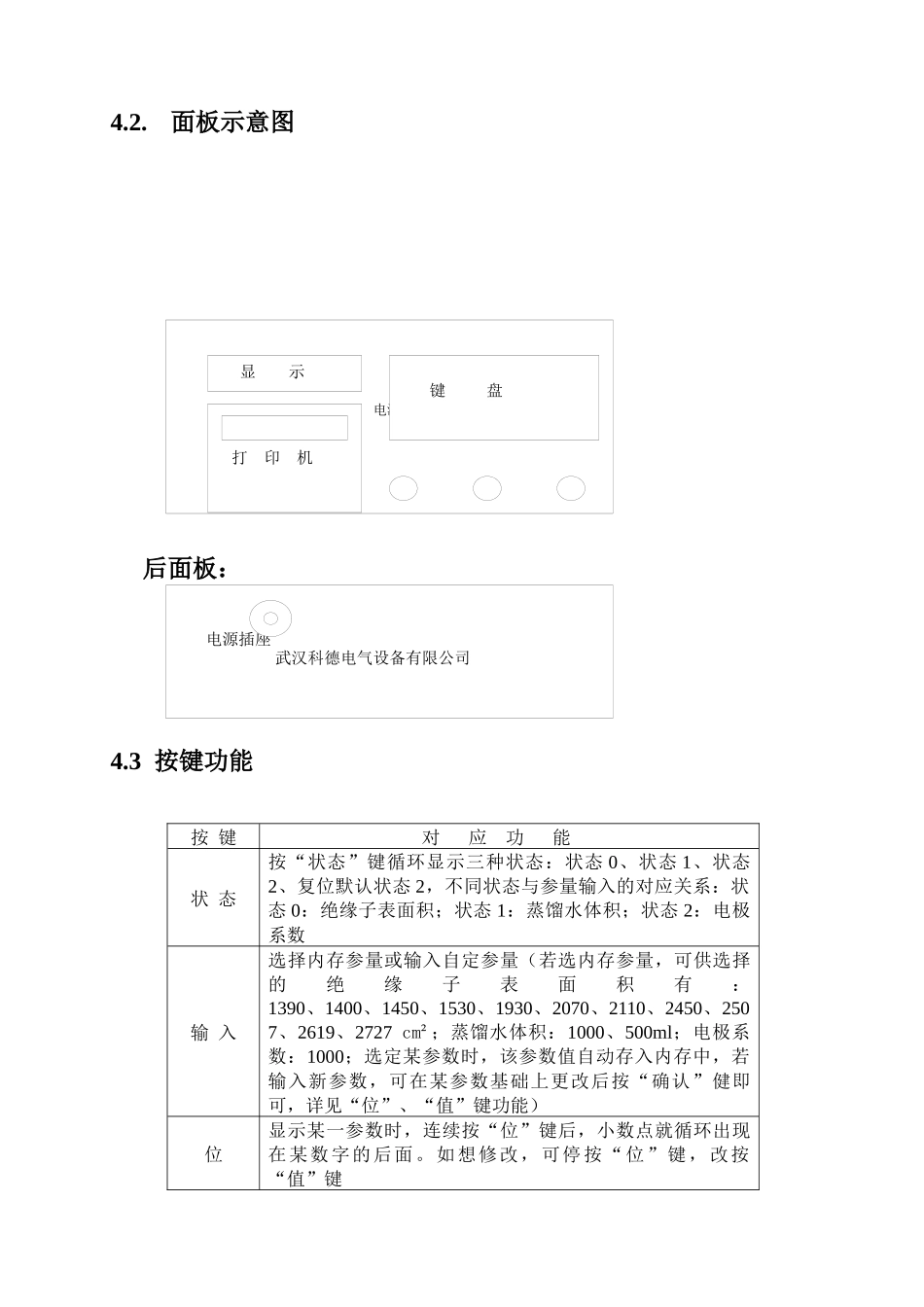

LY一DY一III智能型电导盐密仪是针对电力系统防污闪..._第3页
3/9
1. 概述《LY 一 DY 一 III 智能型电导盐密仪》是针对电力系统防污闪检测而研制的用于测量绝缘子等值盐密度(以下简称“盐密” )和测量溶液的电导率的专用测量仪器。该仪器符合 GB/T16434 – 1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》规定和要求。该仪器以单片机为核心,省去一般仪器的旋钮和测量段选开关,实现了测量全自动化,液晶式显示。除具有测量盐密外,还可以测量溶液的电导率、温度等。整机以其测量精度高、读数直观、使用方便、灵活等特点广泛地应用于电力、教学、科研及其它相关行业。本说明书详细介绍了《 LY 一 DY 一 III 智能型电导盐密仪》的特点和操作方法,以方便用户。2. 技术参数 2.1. 测量范围盐 密:0.01mg/cm²~ 0.5mg/cm² (按 X-4.5 型绝缘子为准)温 度:5℃ ~ 45℃电导率:100 ~ 1000000us/cm²2.2. 测量精度盐 密:分辨率 0.001 位,满量程精度≤±2%温 度:分辨率 0.1 位,精度≤±0.5℃电导率:分辨率 0.01 位,满量程精度≤±2%2.3.显示输出方式液晶显示测量结果。通过打印机可直接输出测量数据。2.4.使用条件环境温度:5℃ ~ 45℃相对湿度: ≤80%电 源:AC200V ~ 240V3. 工作原理硬件原理框图: 软件原理:《LY 一 DY 一 III 智能型电导盐密仪》是以单片机为核心,采纳精细分段、逐次比较式测量方法;数字平滑滤波克服了干扰,牛顿叠代法解决了电路的非线性和各步积累误差,浮点运算保证了运算精度和测量范围。4. 使用说明4.1 工作状态:按“电源开关”键,电源指示灯亮,表示进入工作状态;打印机指示灯亮,表示打印机准备就绪。量程切换及运放电路A/D电极RAM按键液晶显示单片机系 统时钟及信号源打印机4.2.面板示意图 后面板: 电源 4.3 按键功能 按 键 对 应 功 能状 态按“状态”键循环显示三种状态:状态 0、状态 1、状态2、复位默认状态 2,不同状态与参量输入的对应关系:状态 0:绝缘子表面积;状态 1:蒸馏水体积;状态 2:电极系数输 入选择内存参量或输入自定参量(若选内存参量,可供选择的绝缘子表面积有:1390、1400、1450、1530、1930、2070、2110、2450、2507、2619、2727 cm²;蒸馏水体积:1000、500ml;电极系数:1000;选定某参数时,该参数值自动存入内存中,若输入新参数,可在某参数基础上更改后按“确认”健即可,详见“位”、“值”键功能)位显示某一参数时,连续按“位”键...
