OOK调制解调电路的设计说明

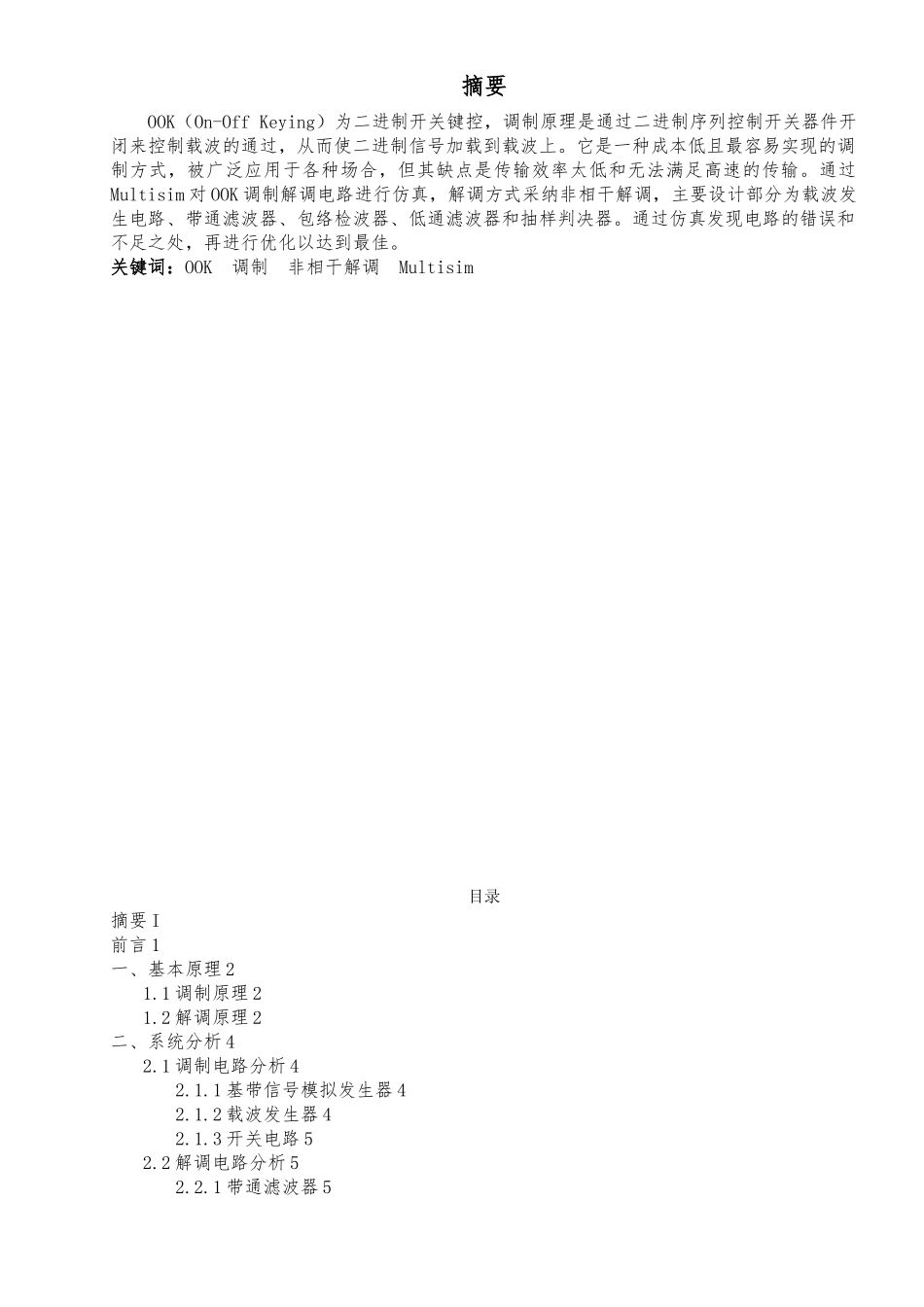

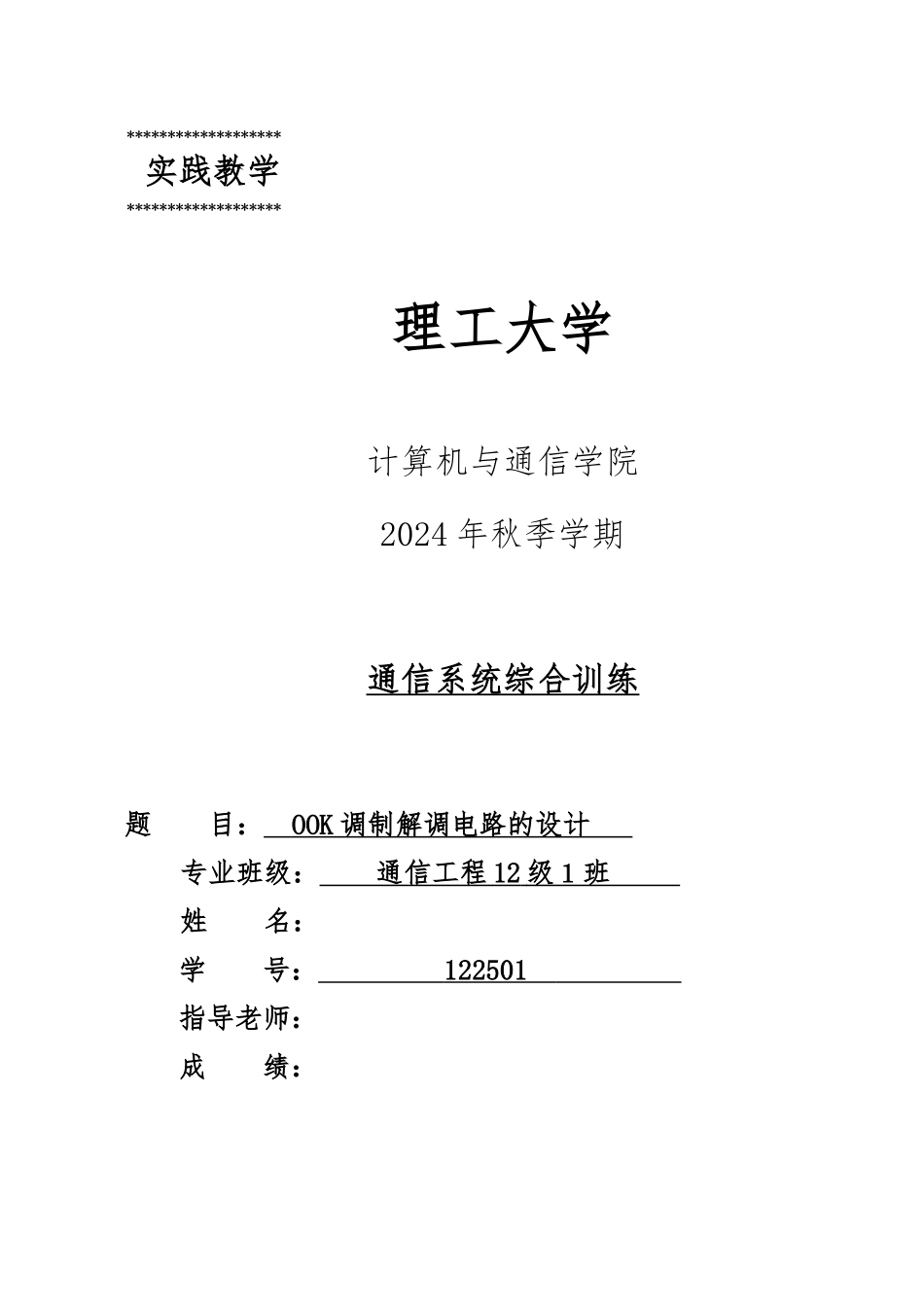

*******************实践教学*******************理工大学计算机与通信学院2024 年秋季学期通信系统综合训练 题 目： OOK 调制解调电路的设计 专业班级： 通信工程 12 级１班 姓 名：学 号： 122501 指导老师：成 绩：摘要OOK（On-Off Keying）为二进制开关键控，调制原理是通过二进制序列控制开关器件开闭来控制载波的通过，从而使二进制信号加载到载波上。它是一种成本低且最容易实现的调制方式，被广泛应用于各种场合，但其缺点是传输效率太低和无法满足高速的传输。通过Multisim 对 OOK 调制解调电路进行仿真，解调方式采纳非相干解调，主要设计部分为载波发生电路、带通滤波器、包络检波器、低通滤波器和抽样判决器。通过仿真发现电路的错误和不足之处，再进行优化以达到最佳。关键词：OOK 调制 非相干解调 Multisim目录摘要 I前言 1一、基本原理 21.1 调制原理 21.2 解调原理 2二、系统分析 42.1 调制电路分析 42.1.1 基带信号模拟发生器 42.1.2 载波发生器 42.1.3 开关电路 52.2 解调电路分析 52.2.1 带通滤波器 52.2.2 全波整流电路 72.2.3 低通滤波器 72.2.4 抽样判决器 7三、系统设计 83.1 调制电路 83.1.1 基带信号发生电路设计 83.1.2 载波发生器电路设计 93.1.3 调制电路设计 103.2 解调电路 113.2.1 带通滤波器电路设计 113.2.2 全波整流电路设计 113.2.3 低通滤波器设计 123.2.4 抽样判决器设计 133.2.5 解调电路设计 143.3 结论与建议 15心得体会 16参考文献 17致 18附录 19前言通信技术进展迅速，如今调制方式众多，完全能够满足不同领域不同要求的通信要求。其中振幅键控（ASK:Amplitude Shift Keying）中的二进制振幅键控（2ASK）实现较为方便，成本也低。2ASK 信号的产生可以通过乘法器和开关器件来实现，通过开关器件产生 2ASK 信号的调制称为 OOK，由于开关器件的开闭速率不是很高，因此不能满足高效率和高速率的信号传输。OOK 调制解调电路的结构简单，实现容易，价格便宜，被广泛应用于短距离遥控装置和无线信号灯系统等领域。用 Multisim 软件对 OOK 调制解调电路进行仿真，主要设计部分为载波发生电路、带通滤波器、包络检波器、低通滤波器和抽样判决器。调制速率为 30Mb/s，解调方式采纳非相干解调，非相干解调法又称为包络检波法，是利用包络检波器或波形整流器对振幅键控信号进行检波以恢复基带信号的方法。包络检波器由于...
