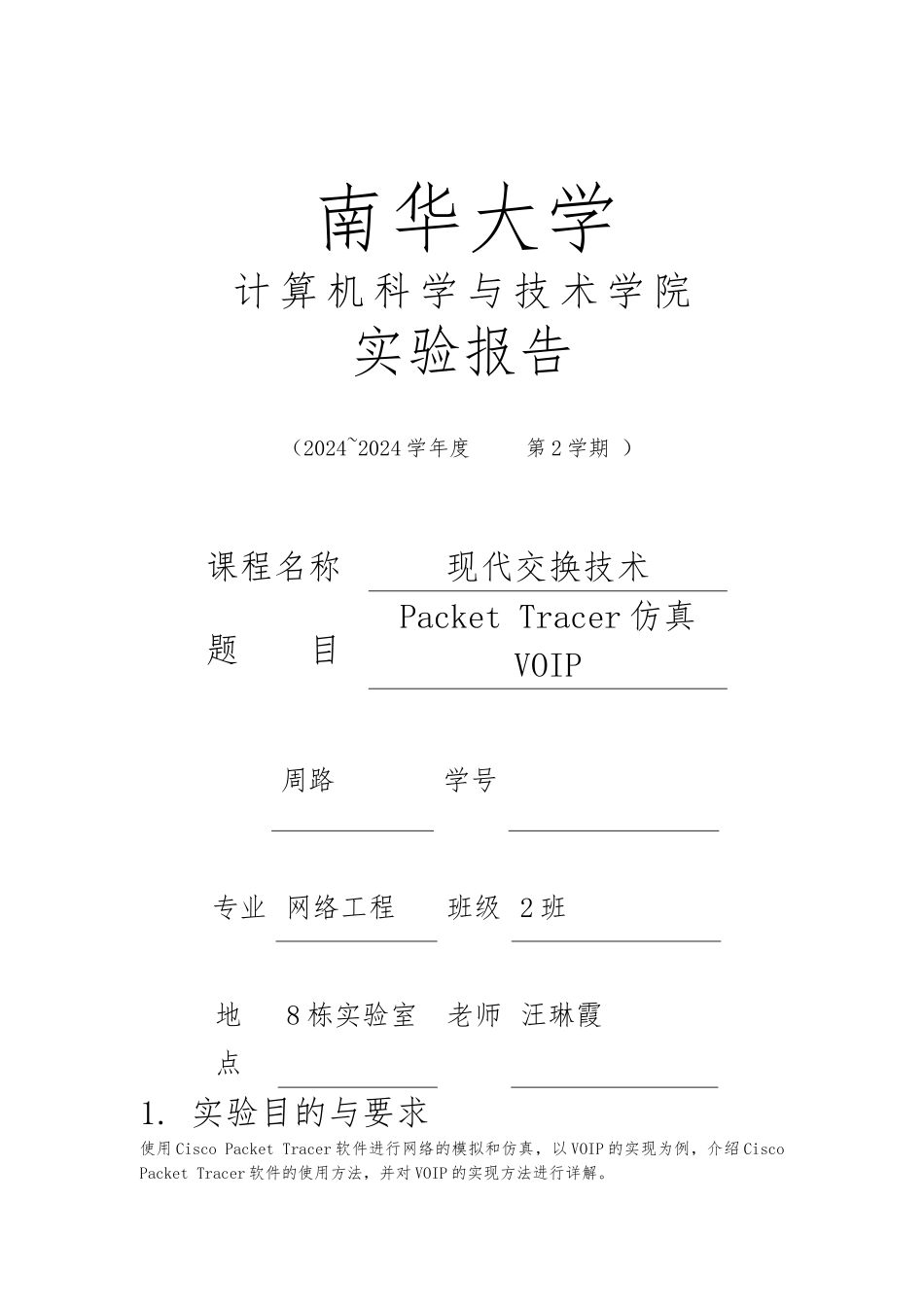

南华大学计 算 机 科 学 与 技 术 学 院实验报告 (2024~2024 学年度 第 2 学期 )课程名称现代交换技术题 目Packet Tracer 仿真VOIP专业 网络工程班级 2 班地点8 栋实验室老师 汪琳霞1. 实验目的与要求使用 Cisco Packet Tracer 软件进行网络的模拟和仿真,以 VOIP 的实现为例,介绍 Cisco Packet Tracer 软件的使用方法,并对 VOIP 的实现方法进行详解。周路学号2. 实验软硬件环境软件:Cisco Packet Tracer 5.3硬件:台式电脑 1 台 3. 实验容1.搭建 VOIP 实验拓扑结构图 首先在模拟软件的工作区域拖拽设备,建立模拟实验的拓扑结构图,并选用适宜的线缆进行拓扑接连,如下图。在 VOIP 实验拓扑结构图中,从上到下,从左到右的设备依次为:路由器(型号:Cisco2811)、交换机(型号:cisco2960)、语音网关、模拟、物理IPhone。2. VOIP 配置 在 R1 中进行如下的配置:#配置 F0/0 接口##配置 DHCP##配置呼叫服务##配置交换机上的语音 VLAN##为配置#3.其他设备的配置#语音网关配置#4.VOIP 实验测试 #普通拨打 IP##IP 显示来电##拿起听筒接#反过来拨打也是一样的,不演示了。4. 总结分析须知:语音网关的配置,其中 server answer 地址指向 R1 的 IP 地址:192.168.1.1. IP 记得实验的时候把右下角的电源装上,大家注意哦。总结:基于 Cisco Packet Tracer 模拟软件实际组建了 VOIP 拓扑结构,进行了设备配置和实验结果测试,最终实现了基于 Cisco Packet Tracer 的 VOIP 技术教学实验设计。同时,也展示了使用模拟软件进行网络实验的高效性和经济性,为今后的网络规划和配置的学习提供了一条新的路径。
