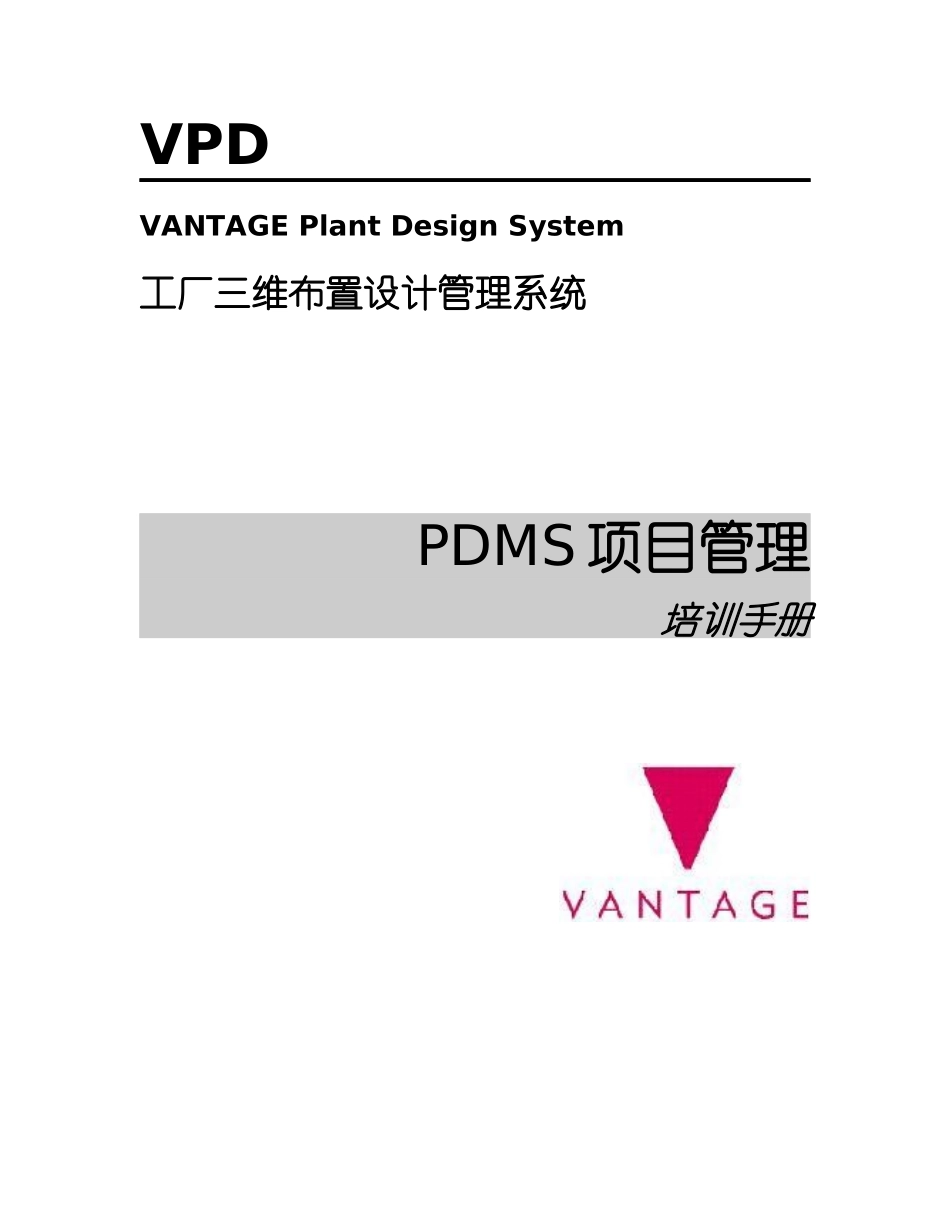

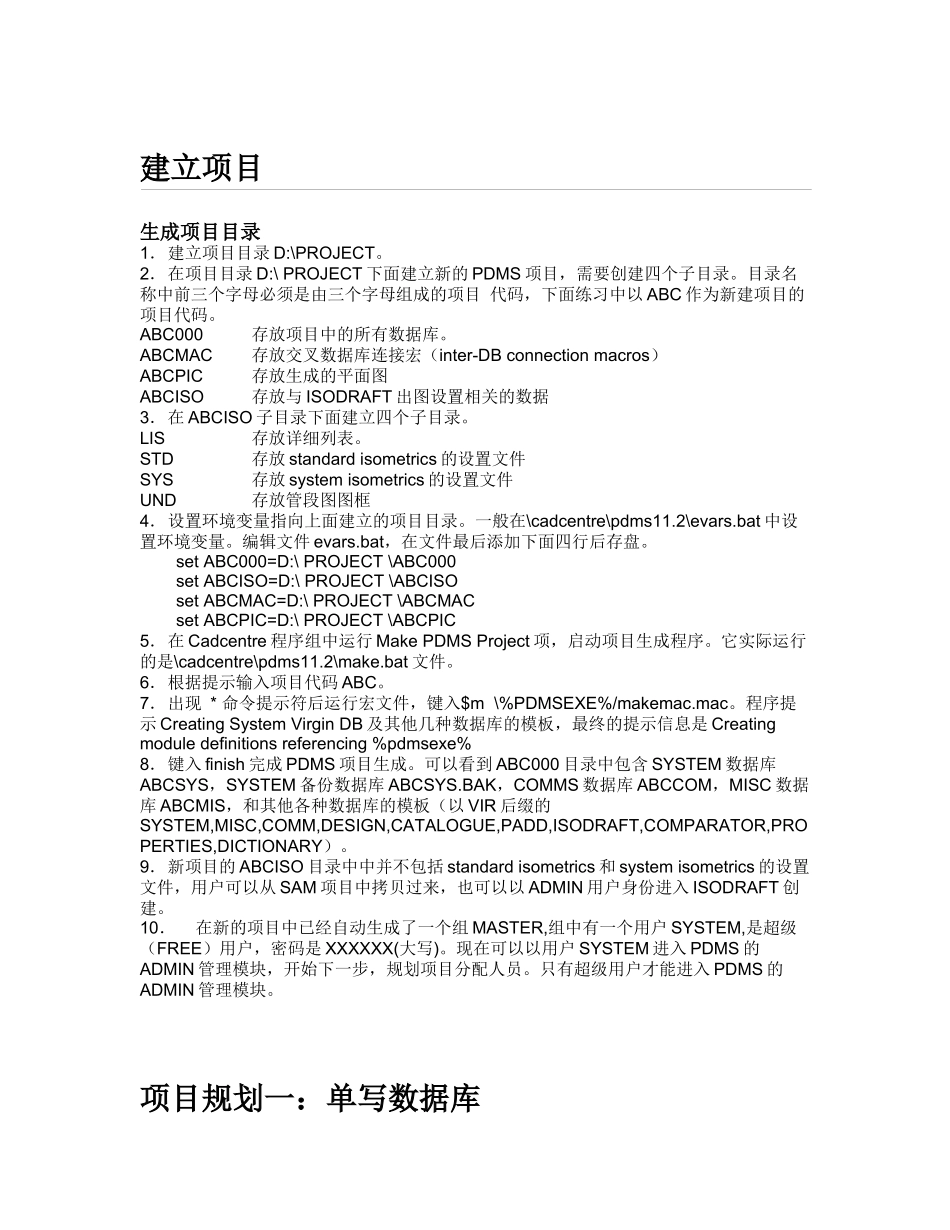

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS 项目管理 培训手册建立项目生成项目目录1．建立项目目录 D:\PROJECT。2．在项目目录 D:\ PROJECT 下面建立新的 PDMS 项目，需要创建四个子目录。目录名称中前三个字母必须是由三个字母组成的项目 代码，下面练习中以 ABC 作为新建项目的项目代码。ABC000存放项目中的所有数据库。ABCMAC存放交叉数据库连接宏（inter-DB connection macros）ABCPIC存放生成的平面图ABCISO存放与 ISODRAFT 出图设置相关的数据3．在 ABCISO 子目录下面建立四个子目录。LIS存放详细列表。STD存放 standard isometrics 的设置文件SYS存放 system isometrics 的设置文件UND存放管段图图框4．设置环境变量指向上面建立的项目目录。一般在\cadcentre\pdms11.2\evars.bat 中设置环境变量。编辑文件 evars.bat，在文件最后添加下面四行后存盘。set ABC000=D:\ PROJECT \ABC000set ABCISO=D:\ PROJECT \ABCISOset ABCMAC=D:\ PROJECT \ABCMACset ABCPIC=D:\ PROJECT \ABCPIC5．在 Cadcentre 程序组中运行 Make PDMS Project 项，启动项目生成程序。它实际运行的是\cadcentre\pdms11.2\make.bat 文件。6．根据提示输入项目代码 ABC。7．出现 * 命令提示符后运行宏文件，键入$m \%PDMSEXE%/makemac.mac。程序提示 Creating System Virgin DB 及其他几种数据库的模板，最终的提示信息是 Creating module definitions referencing %pdmsexe%8．键入 finish 完成 PDMS 项目生成。可以看到 ABC000 目录中包含 SYSTEM 数据库ABCSYS，SYSTEM 备份数据库 ABCSYS.BAK，COMMS 数据库 ABCCOM，MISC 数据库 ABCMIS，和其他各种数据库的模板（以 VIR 后缀的SYSTEM,MISC,COMM,DESIGN,CATALOGUE,PADD,ISODRAFT,COMPARATOR,PROPERTIES,DICTIONARY）。9．新项目的 ABCISO 目录中中并不包括 standard isometrics 和 system isometrics 的设置文件，用户可以从 SAM 项目中拷贝过来，也可以以 ADMIN 用户身份进入 ISODRAFT 创建。10．在新的项目中已经自动生成了一个组 MASTER,组中有一个用户 SYSTEM,是超级（FREE）用户，密码是 XXXXXX(大写)。现在可以以用户 SYSTEM 进入 PDMS 的ADMIN 管理模块，开始下一步，规划项目分配人员。只有超级用户才能进入 PDMS 的ADMIN 管理模块。项目规划一：单写数据库进入项目管理项目管理必...
