PID功能块参数表

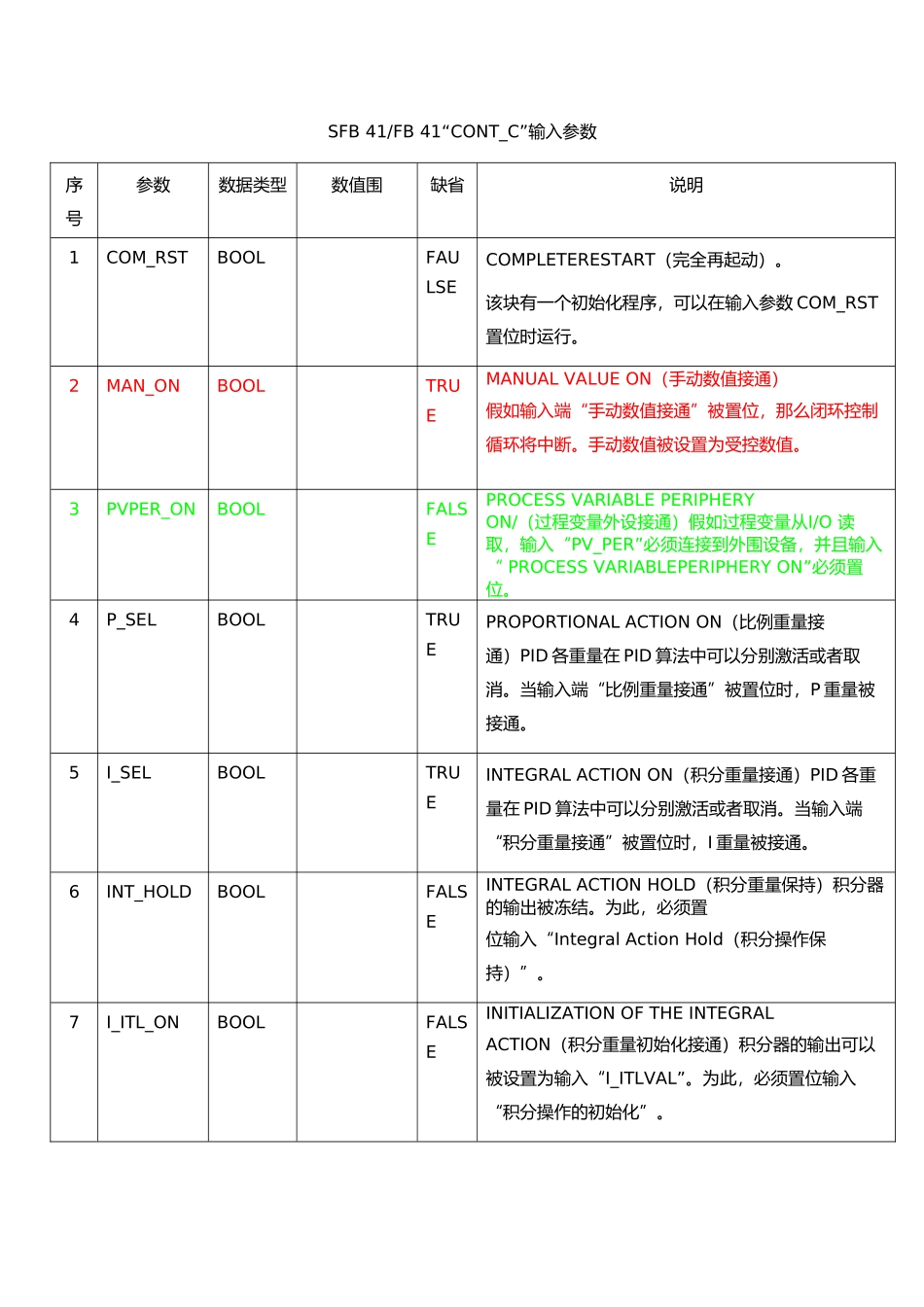

SFB 41/FB 41“CONT_C”输入参数序号参数数据类型数值围缺省说明1COM_RSTBOOLFAULSECOMPLETERESTART（完全再起动）。该块有一个初始化程序，可以在输入参数 COM_RST 置位时运行。2MAN_ONBOOLTRUEMANUAL VALUE ON（手动数值接通）假如输入端“手动数值接通”被置位，那么闭环控制循环将中断。手动数值被设置为受控数值。3PVPER_ONBOOLFALSEPROCESS VARIABLE PERIPHERYON/（过程变量外设接通）假如过程变量从I/O 读取，输入“PV_PER”必须连接到外围设备，并且输入“ PROCESS VARIABLEPERIPHERY ON”必须置位。4P_SELBOOLTRUEPROPORTIONAL ACTION ON（比例重量接通）PID 各重量在 PID 算法中可以分别激活或者取消。当输入端“比例重量接通”被置位时，P 重量被接通。5I_SELBOOLTRUEINTEGRAL ACTION ON（积分重量接通）PID 各重量在 PID 算法中可以分别激活或者取消。当输入端“积分重量接通”被置位时，I 重量被接通。6INT_HOLDBOOLFALSEINTEGRAL ACTION HOLD（积分重量保持）积分器的输出被冻结。为此，必须置位输入“Integral Action Hold（积分操作保持）”。7I_ITL_ONBOOLFALSEINITIALIZATION OF THE INTEGRALACTION（积分重量初始化接通）积分器的输出可以被设置为输入“I_ITLVAL”。为此，必须置位输入“积分操作的初始化”。8D_SELBOOLFALSEDERIVATIVE ACTION ON（微分重量接通）PID 各重量在 PID 算法中可以分别激活或者取消。当输入端“微分重量接通”被置位时，D 重量被接通。9CYCLETIME>=1msT#1sSAMPLE TIME（采样时间）块调用之间的时间必须恒定。“采样时间”输入规定了块调用之间的时间，应该与 OB35 设定时间保持一致。10SP_INTREAL-100.0 至 +100.0(%) 或者物理值 10.0INTERNALSETPOINT（部设定点）“部设定点”输入端用于确定设定值。11PV_INREAL-100.0 至 +100.0(%) 或者物理值 10.0PROCESSVARIABLE IN（过程变量输入）可以设置一个初始值到“过程变量输入”输入端或者连接一个浮点数格式的外部过程变量。12PV_PERWORDW#16#0000PROCESS VARIABLEPERIPHERY（过程变量外设）外围设备的实际数值，通过I/O 格式的过程变量被连接到“过程变量外围设备”输入端，连接到控制器13MANREAL-100.0 至 +100.0(%) 或者物理值 20.0MANUAL VALUE（手动数值）“手动数值”输入端可以用于通过操作者接口功能设置一个手动数值。14GAINREAL2.0PROPORTIONAL GAIN（比例增益）“比例增益”输...
