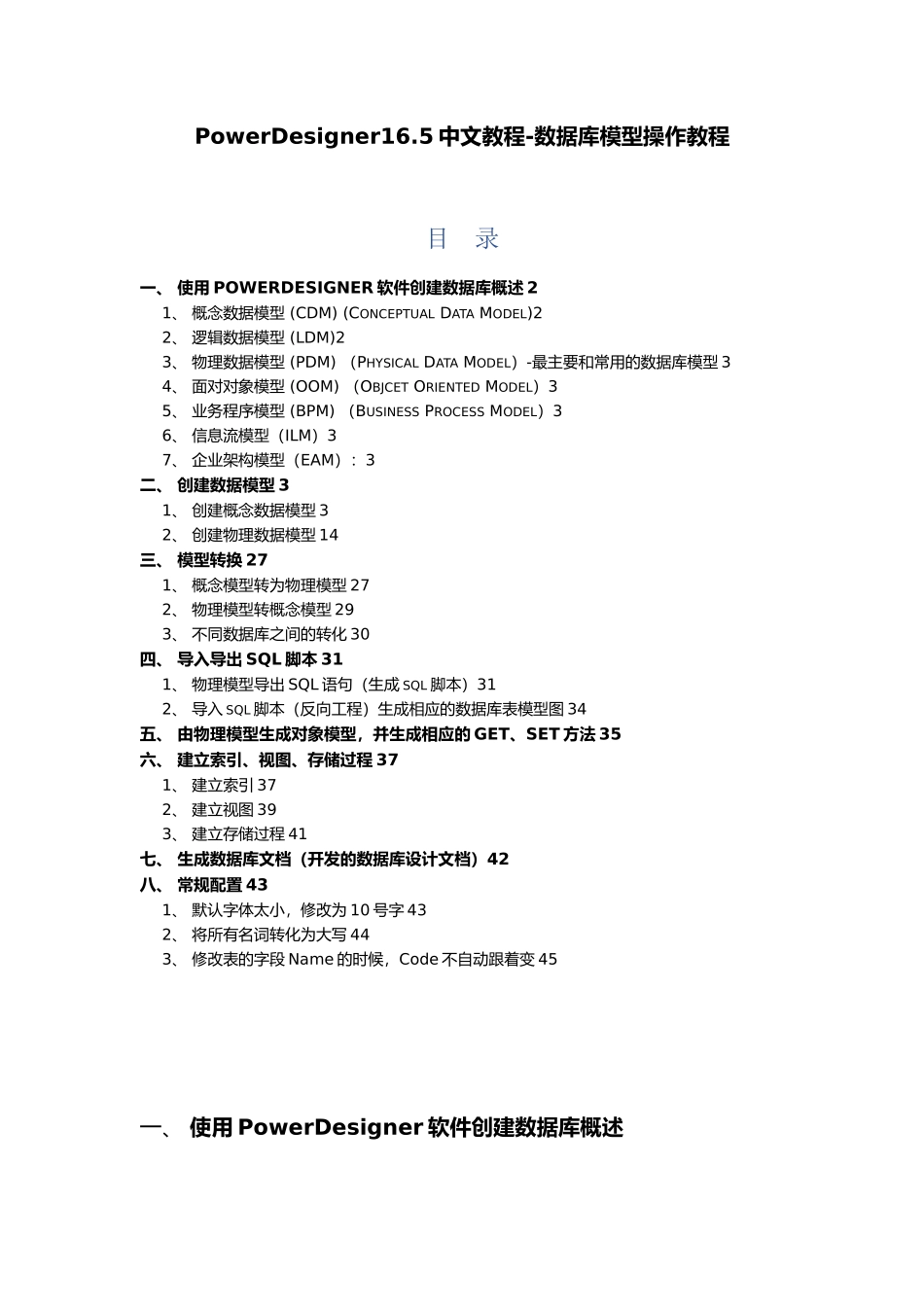

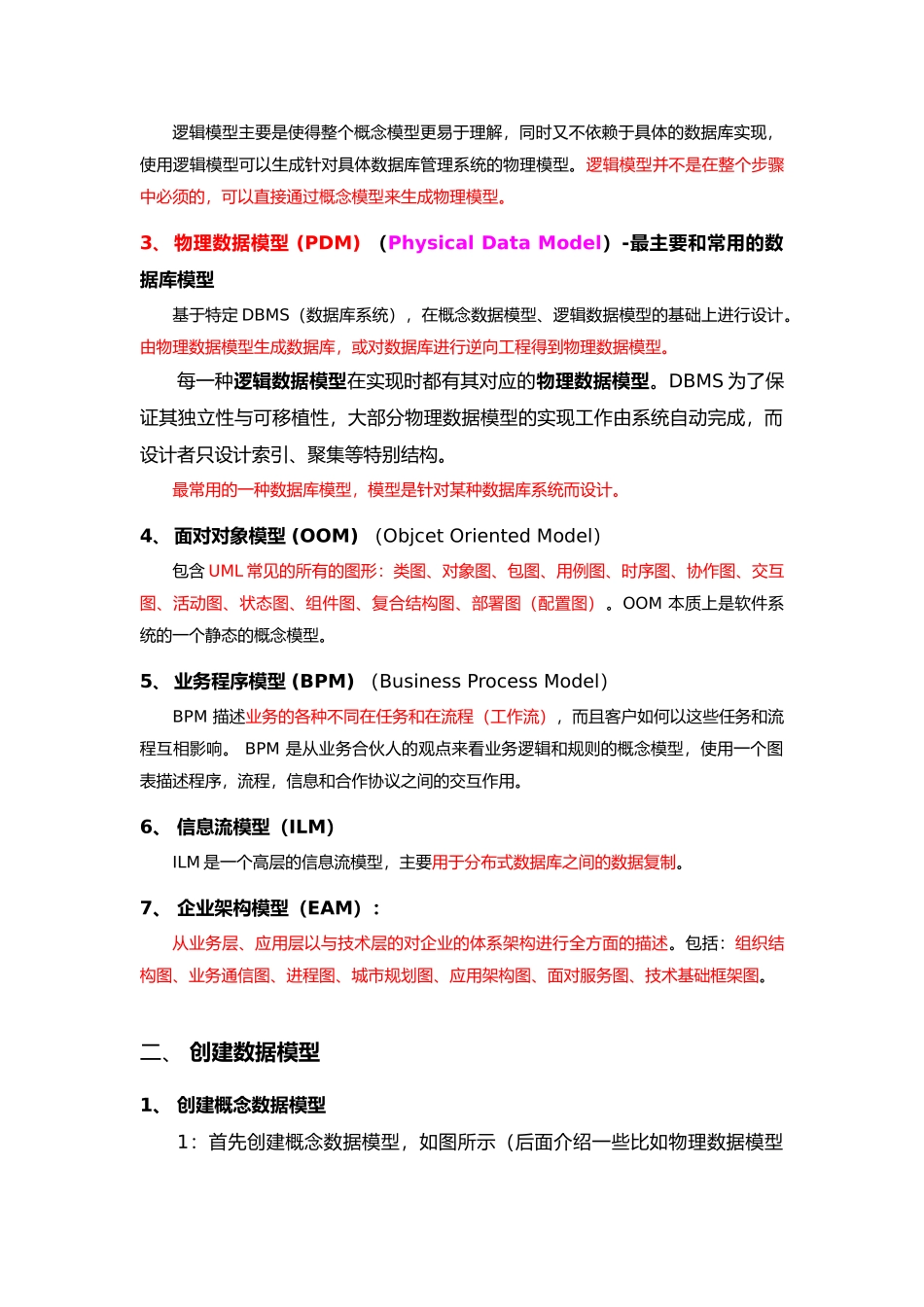

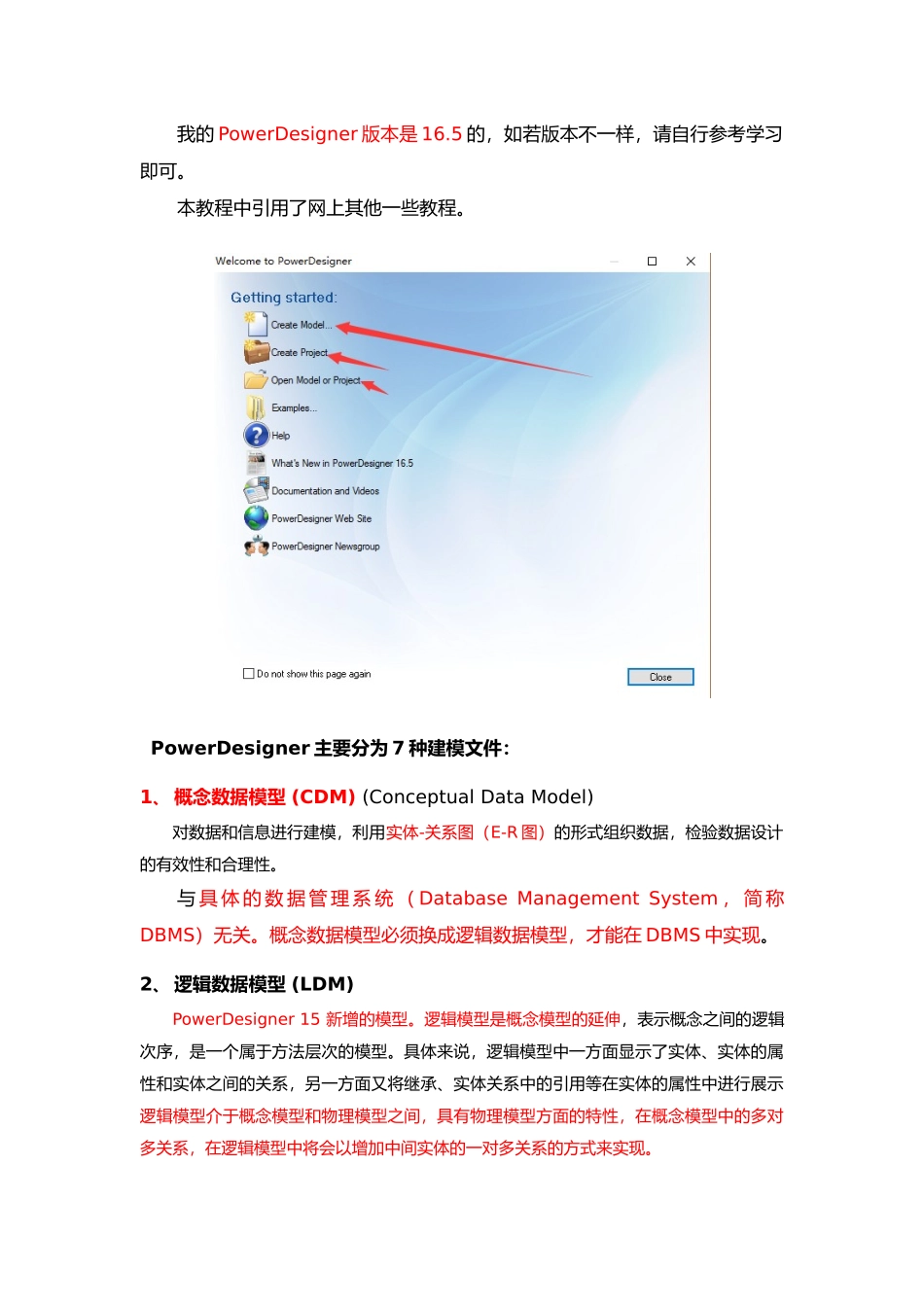

PowerDesigner16.5 中文教程-数据库模型操作教程目 录一、 使用 POWERDESIGNER 软件创建数据库概述 21、 概念数据模型 (CDM) (CONCEPTUAL DATA MODEL)22、 逻辑数据模型 (LDM)23、 物理数据模型 (PDM) （PHYSICAL DATA MODEL）-最主要和常用的数据库模型 34、 面对对象模型 (OOM) （OBJCET ORIENTED MODEL）35、 业务程序模型 (BPM) （BUSINESS PROCESS MODEL）36、 信息流模型（ILM）37、 企业架构模型（EAM）：3二、 创建数据模型 31、 创建概念数据模型 32、 创建物理数据模型 14三、 模型转换 271、 概念模型转为物理模型 272、 物理模型转概念模型 293、 不同数据库之间的转化 30四、 导入导出 SQL 脚本 311、 物理模型导出 SQL 语句（生成 SQL 脚本）312、 导入 SQL 脚本（反向工程）生成相应的数据库表模型图 34五、 由物理模型生成对象模型，并生成相应的 GET、SET 方法 35六、 建立索引、视图、存储过程 371、 建立索引 372、 建立视图 393、 建立存储过程 41七、 生成数据库文档（开发的数据库设计文档）42八、 常规配置 431、 默认字体太小，修改为 10 号字 432、 将所有名词转化为大写 443、 修改表的字段 Name 的时候，Code 不自动跟着变 45一、 使用 PowerDesigner 软件创建数据库概述我的 PowerDesigner 版本是 16.5 的，如若版本不一样，请自行参考学习即可。本教程中引用了网上其他一些教程。PowerDesigner 主要分为 7 种建模文件：1、 概念数据模型 (CDM) (Conceptual Data Model)对数据和信息进行建模，利用实体-关系图（E-R 图）的形式组织数据，检验数据设计的有效性和合理性。与 具 体 的 数 据 管 理 系 统 （ Database Management System ， 简 称DBMS）无关。概念数据模型必须换成逻辑数据模型，才能在 DBMS 中实现。2、 逻辑数据模型 (LDM)PowerDesigner 15 新增的模型。逻辑模型是概念模型的延伸，表示概念之间的逻辑次序，是一个属于方法层次的模型。具体来说，逻辑模型中一方面显示了实体、实体的属性和实体之间的关系，另一方面又将继承、实体关系中的引用等在实体的属性中进行展示逻辑模型介于概念模型和物理模型之间，具有物理模型方面的特性，在概念模型中的多对多关系，在逻辑模型中将会以增加中间实体的一对多关系的方式来实现。逻辑模型主要是使得整个概念模型更易于理解，同时...
