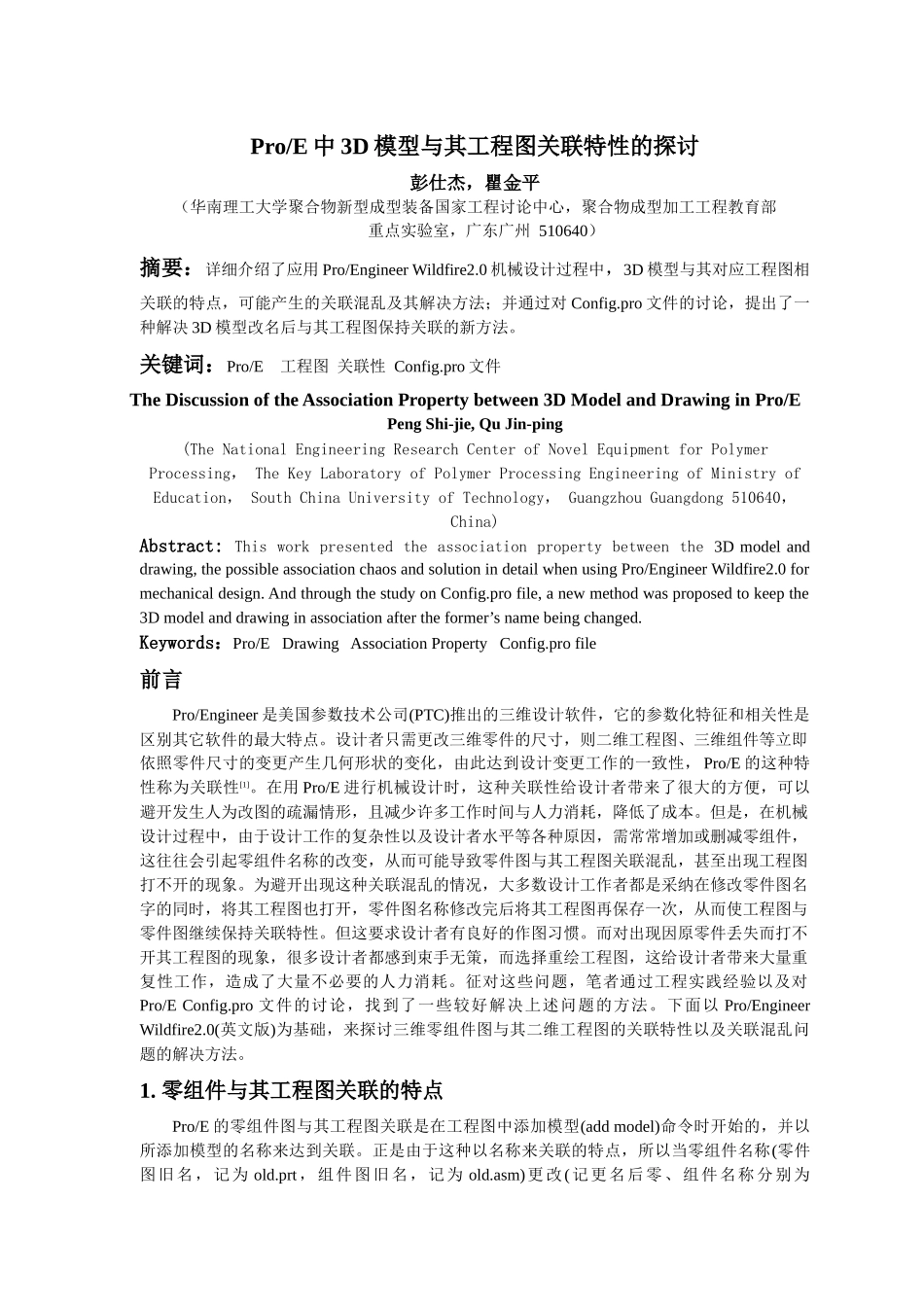

ProE中3D模型与其工程图关联特性的探讨_第1页
1/4

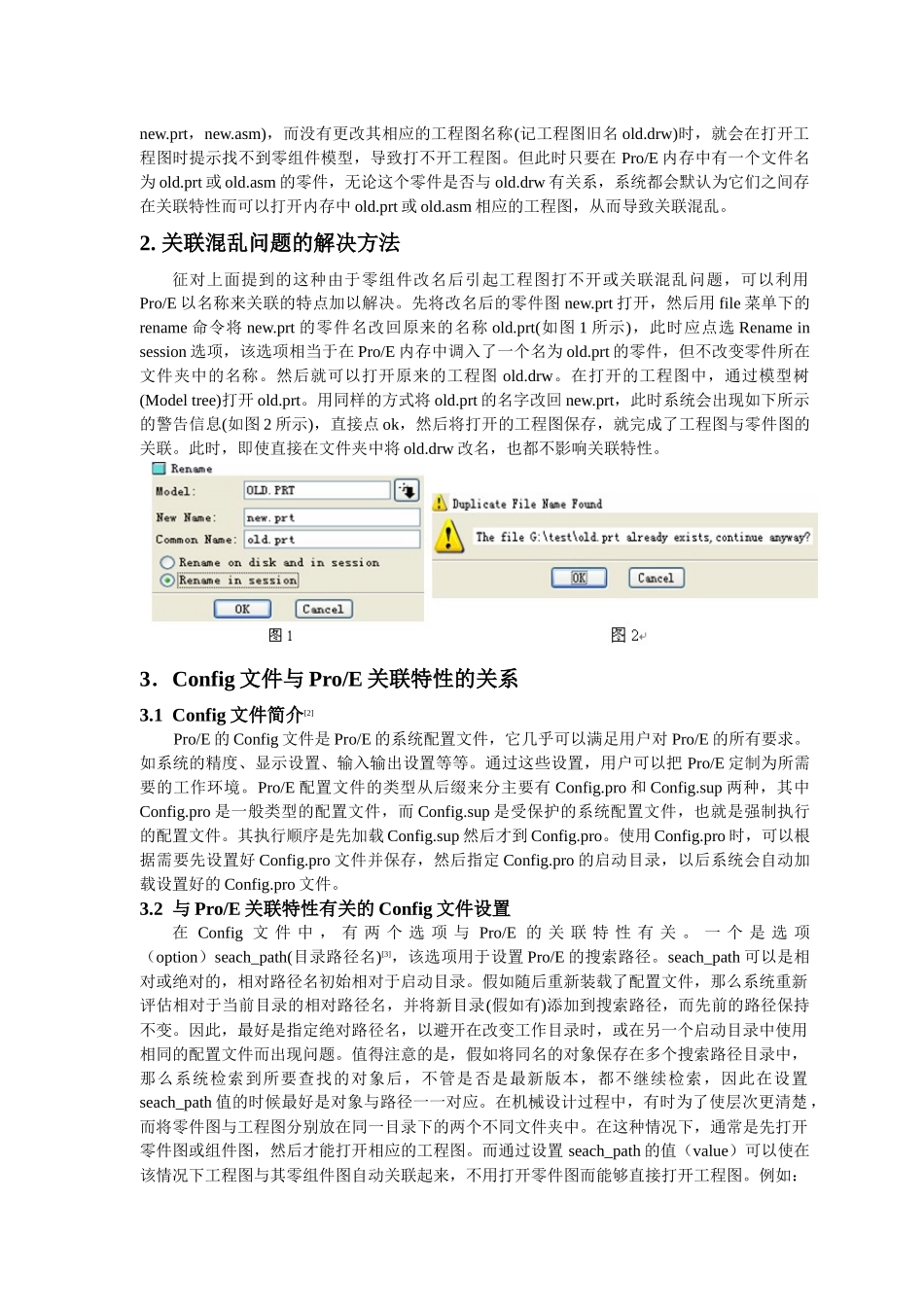

ProE中3D模型与其工程图关联特性的探讨_第2页
2/4

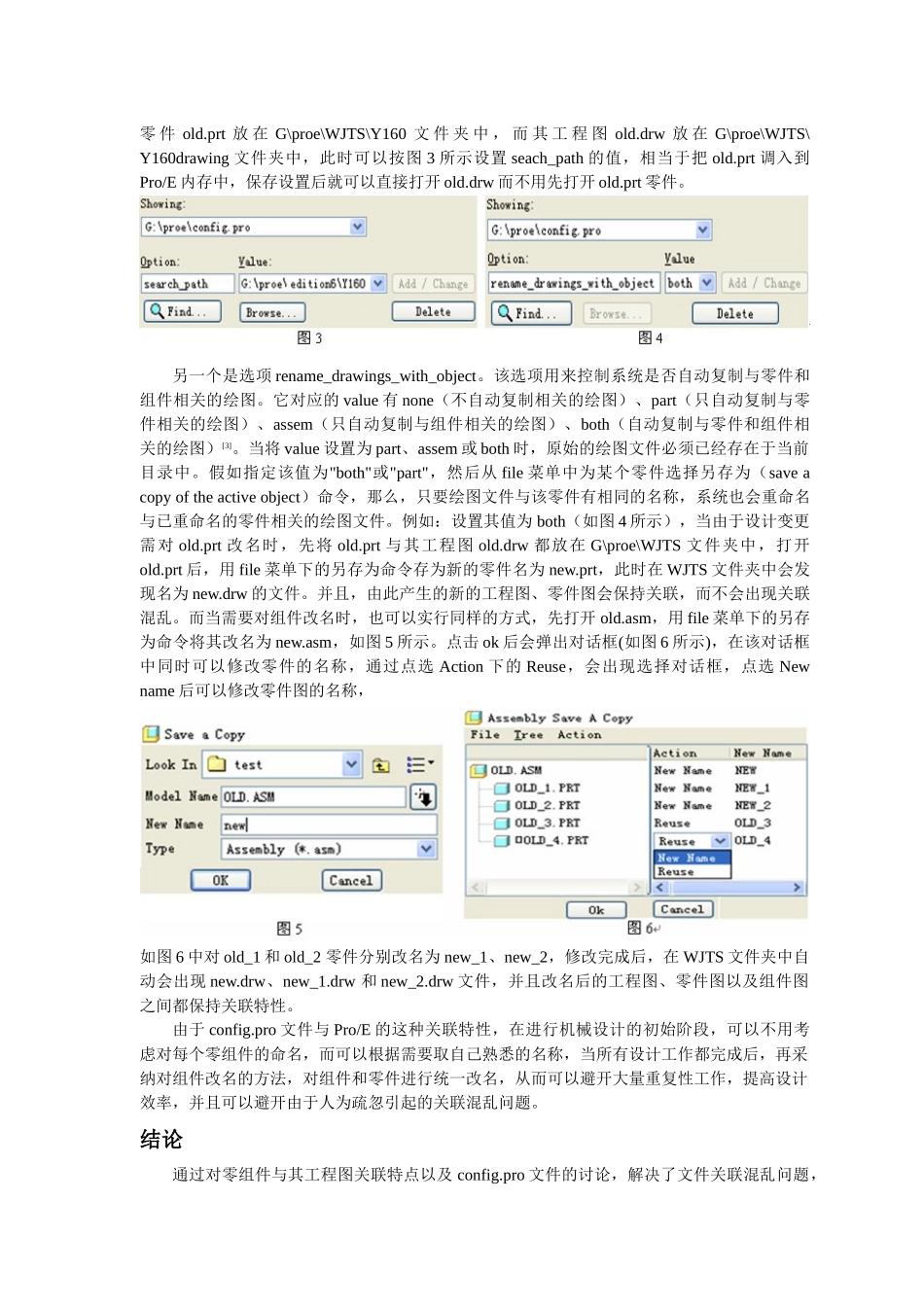

ProE中3D模型与其工程图关联特性的探讨_第3页
3/4
Pro/E 中 3D 模型与其工程图关联特性的探讨彭仕杰,瞿金平(华南理工大学聚合物新型成型装备国家工程讨论中心,聚合物成型加工工程教育部重点实验室,广东广州 510640)摘要:详细介绍了应用 Pro/Engineer Wildfire2.0 机械设计过程中,3D 模型与其对应工程图相关联的特点,可能产生的关联混乱及其解决方法;并通过对 Config.pro 文件的讨论,提出了一种解决 3D 模型改名后与其工程图保持关联的新方法。关键词:Pro/E 工程图 关联性 Config.pro 文件 The Discussion of the Association Property between 3D Model and Drawing in Pro/EPeng Shi-jie, Qu Jin-ping(The National Engineering Research Center of Novel Equipment for Polymer Processing, The Key Laboratory of Polymer Processing Engineering of Ministry of Education, South China University of Technology, Guangzhou Guangdong 510640, China)Abstract: This work presented the association property between the 3D model and drawing, the possible association chaos and solution in detail when using Pro/Engineer Wildfire2.0 for mechanical design. And through the study on Config.pro file, a new method was proposed to keep the 3D model and drawing in association after the former’s name being changed. Keywords:Pro/E Drawing Association Property Config.pro file前言Pro/Engineer 是美国参数技术公司(PTC)推出的三维设计软件,它的参数化特征和相关性是区别其它软件的最大特点。设计者只需更改三维零件的尺寸,则二维工程图、三维组件等立即依照零件尺寸的变更产生几何形状的变化,由此达到设计变更工作的一致性, Pro/E 的这种特性称为关联性[1]。在用 Pro/E 进行机械设计时,这种关联性给设计者带来了很大的方便,可以避开发生人为改图的疏漏情形,且减少许多工作时间与人力消耗,降低了成本。但是,在机械设计过程中,由于设计工作的复杂性以及设计者水平等各种原因,需常常增加或删减零组件,这往往会引起零组件名称的改变,从而可能导致零件图与其工程图关联混乱,甚至出现工程图打不开的现象。为避开出现这种关联混乱的情况,大多数设计工作者都是采纳在修改零件图名字的同时,将其工程图也打开,...
