Protel电子电路设计

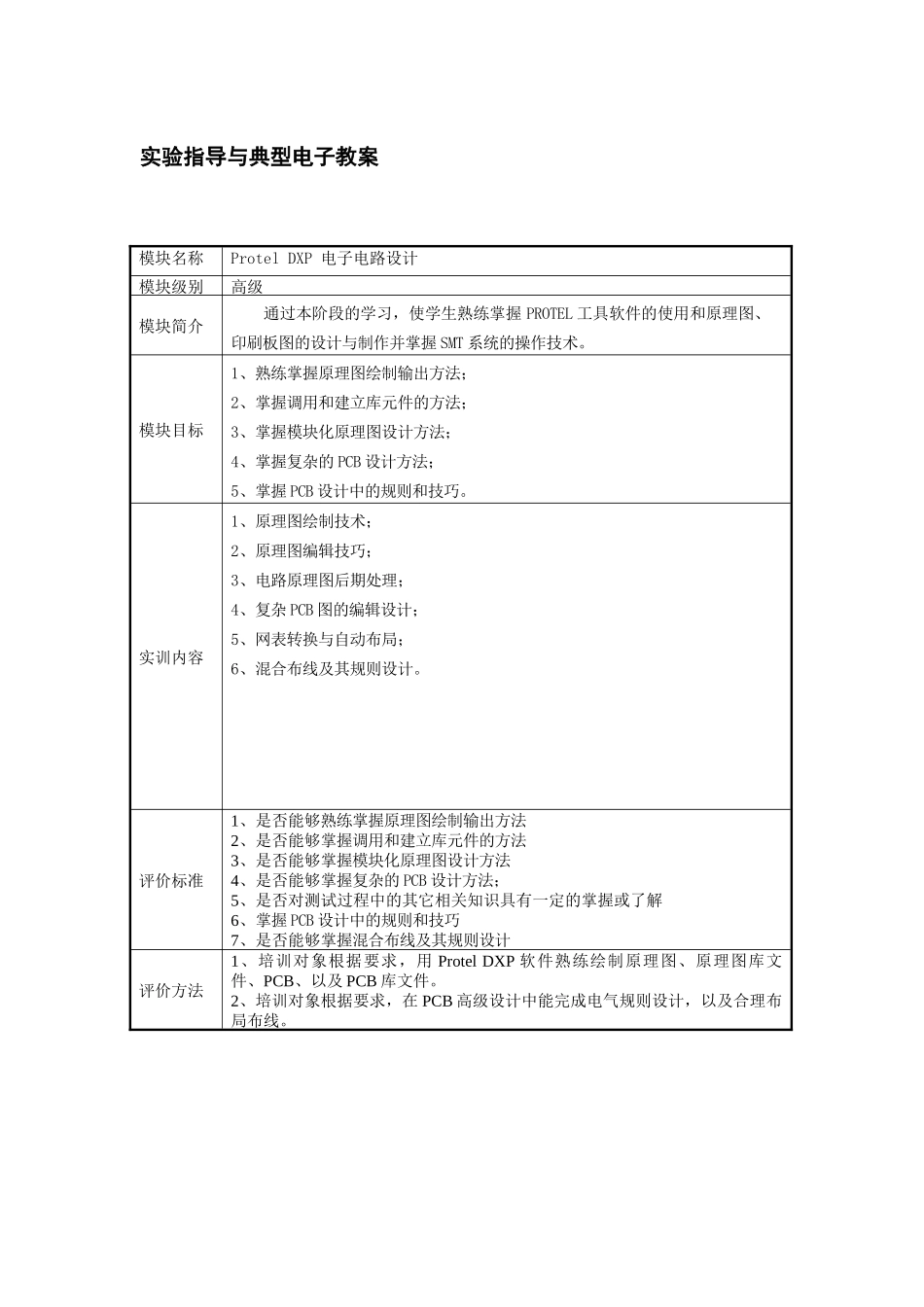

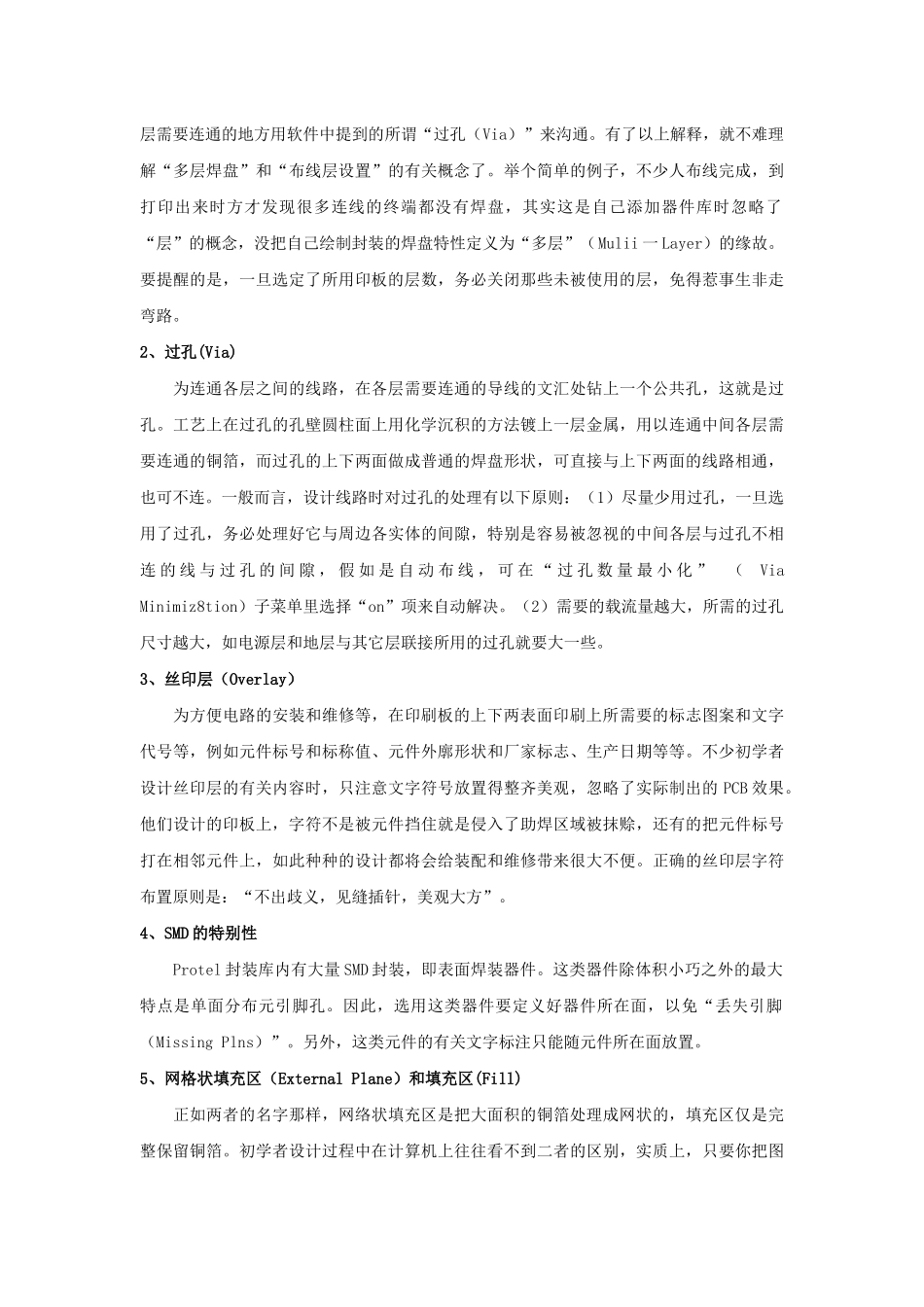

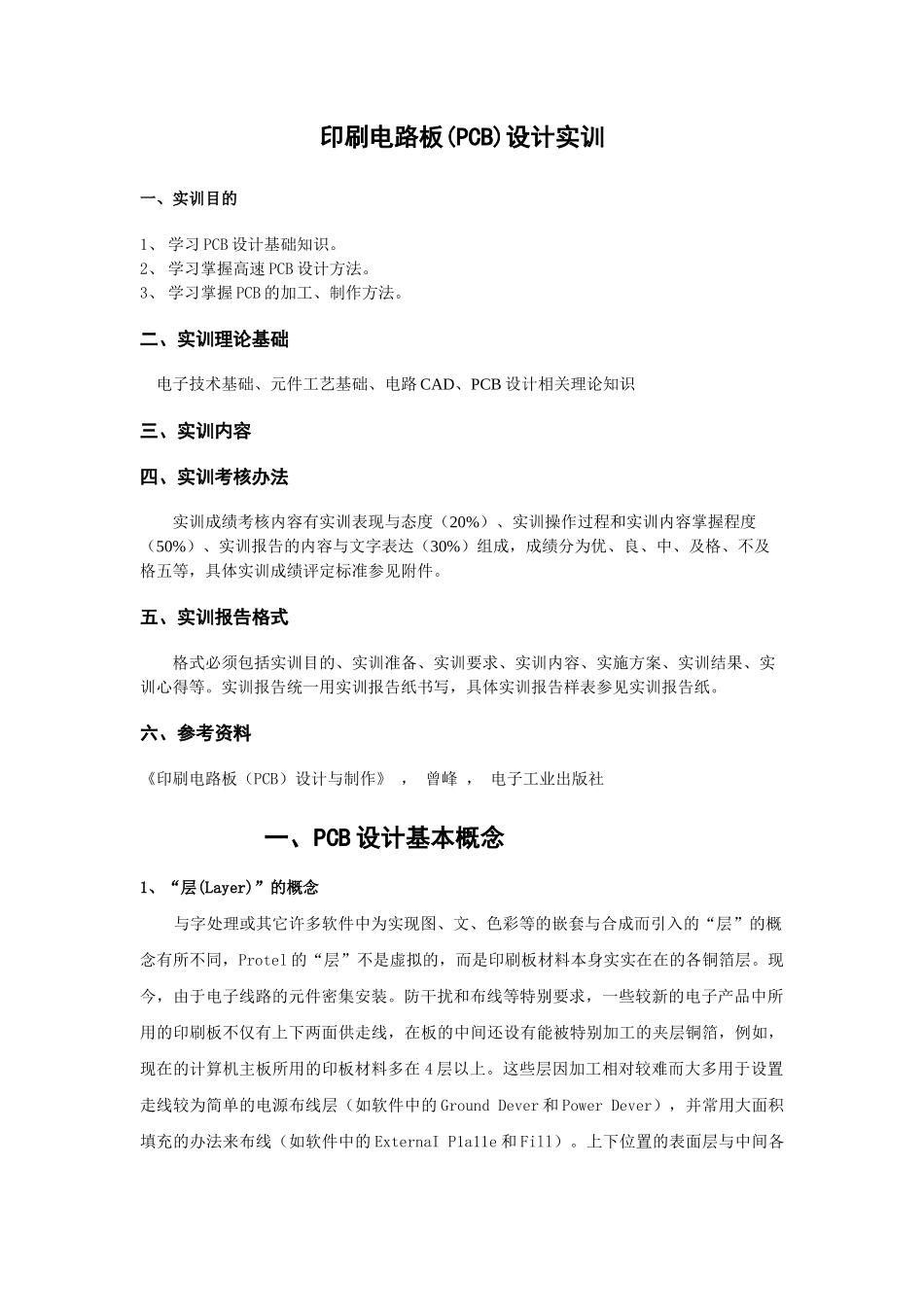

实验指导与典型电子教案模块名称Protel DXP 电子电路设计模块级别高级模块简介通过本阶段的学习，使学生熟练掌握 PROTEL 工具软件的使用和原理图、印刷板图的设计与制作并掌握 SMT 系统的操作技术。模块目标1、熟练掌握原理图绘制输出方法；2、掌握调用和建立库元件的方法；3、掌握模块化原理图设计方法；4、掌握复杂的 PCB 设计方法；5、掌握 PCB 设计中的规则和技巧。实训内容1、原理图绘制技术；2、原理图编辑技巧；3、电路原理图后期处理；4、复杂 PCB 图的编辑设计；5、网表转换与自动布局；6、混合布线及其规则设计。评价标准1、是否能够熟练掌握原理图绘制输出方法2、是否能够掌握调用和建立库元件的方法3、是否能够掌握模块化原理图设计方法4、是否能够掌握复杂的 PCB 设计方法；5、是否对测试过程中的其它相关知识具有一定的掌握或了解6、掌握 PCB 设计中的规则和技巧7、是否能够掌握混合布线及其规则设计评价方法1、培训对象根据要求，用 Protel DXP 软件熟练绘制原理图、原理图库文件、PCB、以及 PCB 库文件。2、培训对象根据要求，在 PCB 高级设计中能完成电气规则设计，以及合理布局布线。印刷电路板(PCB)设计实训一、实训目的1、 学习 PCB 设计基础知识。2、 学习掌握高速 PCB 设计方法。3、 学习掌握 PCB 的加工、制作方法。二、实训理论基础电子技术基础、元件工艺基础、电路 CAD、PCB 设计相关理论知识三、实训内容四、实训考核办法实训成绩考核内容有实训表现与态度（20%）、实训操作过程和实训内容掌握程度（50%）、实训报告的内容与文字表达（30%）组成，成绩分为优、良、中、及格、不及格五等，具体实训成绩评定标准参见附件。五、实训报告格式格式必须包括实训目的、实训准备、实训要求、实训内容、实施方案、实训结果、实训心得等。实训报告统一用实训报告纸书写，具体实训报告样表参见实训报告纸。六、参考资料《印刷电路板（PCB）设计与制作》 ， 曾峰 ， 电子工业出版社 一、PCB 设计基本概念1、“层(Layer)”的概念 与字处理或其它许多软件中为实现图、文、色彩等的嵌套与合成而引入的“层”的概念有所不同，Protel 的“层”不是虚拟的，而是印刷板材料本身实实在在的各铜箔层。现今，由于电子线路的元件密集安装。防干扰和布线等特别要求，一些较新的电子产品中所用的印刷板不仅有上下两面供走线，在板的中间还设有能被特别加工的夹层铜箔，例如，现在的计算机主板所用的印...
