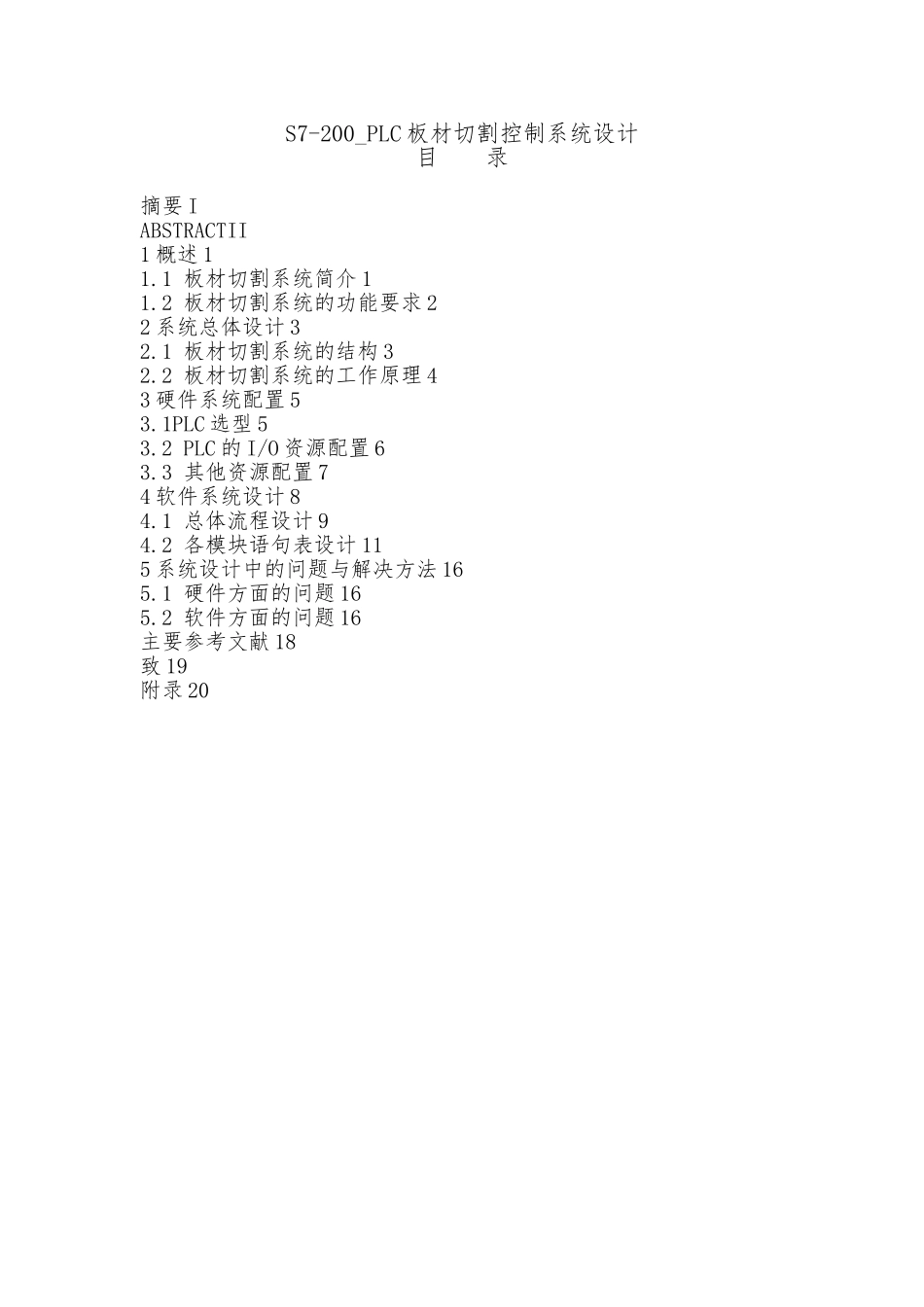

S7-200_PLC 板材切割控制系统设计目 录摘要 IABSTRACTII1 概述 11.1 板材切割系统简介 11.2 板材切割系统的功能要求 22 系统总体设计 32.1 板材切割系统的结构 32.2 板材切割系统的工作原理 43 硬件系统配置 53.1PLC 选型 53.2 PLC 的 I/O 资源配置 63.3 其他资源配置 74 软件系统设计 84.1 总体流程设计 94.2 各模块语句表设计 115 系统设计中的问题与解决方法 165.1 硬件方面的问题 165.2 软件方面的问题 16主要参考文献 18致 19附录 20摘 要本文介绍了利用可编程控制器 PLC、步进电机和火焰切割枪组成了板材切割控制系统，给出了 PLC 和板材切割的主要控制技术环节。中心控制器通过与各种接触器、电磁阀的连接，实现板材切割控制系统的自动启停，调节不同长度板材的切割功能等，进而实现自动系统的安全可靠控制。同时充分利用已有资源和各种接触器、电磁阀组成了比较完整的板材切割控制系统，与原来的继电器接触器控制线路相比，降低了故障检修的难度,提高了可靠性。用户理解容易，使用方便,不需要适应期。本文还介绍了系统的软件设计和调试，并给出了系统的语句表程序。关键词：PLC；板材切割；步进电机ABSTRACTThe stepper motor, flame cutting gun and the structure of its control system are presented in this paper. It pays more attention to the method using PLC to control machine, carry out a system of automatic underway stop, adjust soon and safe the function etc. Meantime it use fully resources that it have owned and kinds of switches to constitute a good cut system, compare to the old cut system, it reduce the problem of mending, and upgrade the property of safe. User can understand easily, use conveniently, and there is no need to adapt. This text still introduces these software design of the system and adjusts to try, and give a form of language procedure of the system.Key words: PLC; The Materials Cutting; The Stepper Motor1 概述在机械加工过程中，板材切割常用方式有手工切割、半自动切割机切割与数控切割机切割。手工切割灵活方便，但手工切割质量差、尺寸误差大、材料浪费大、后...
