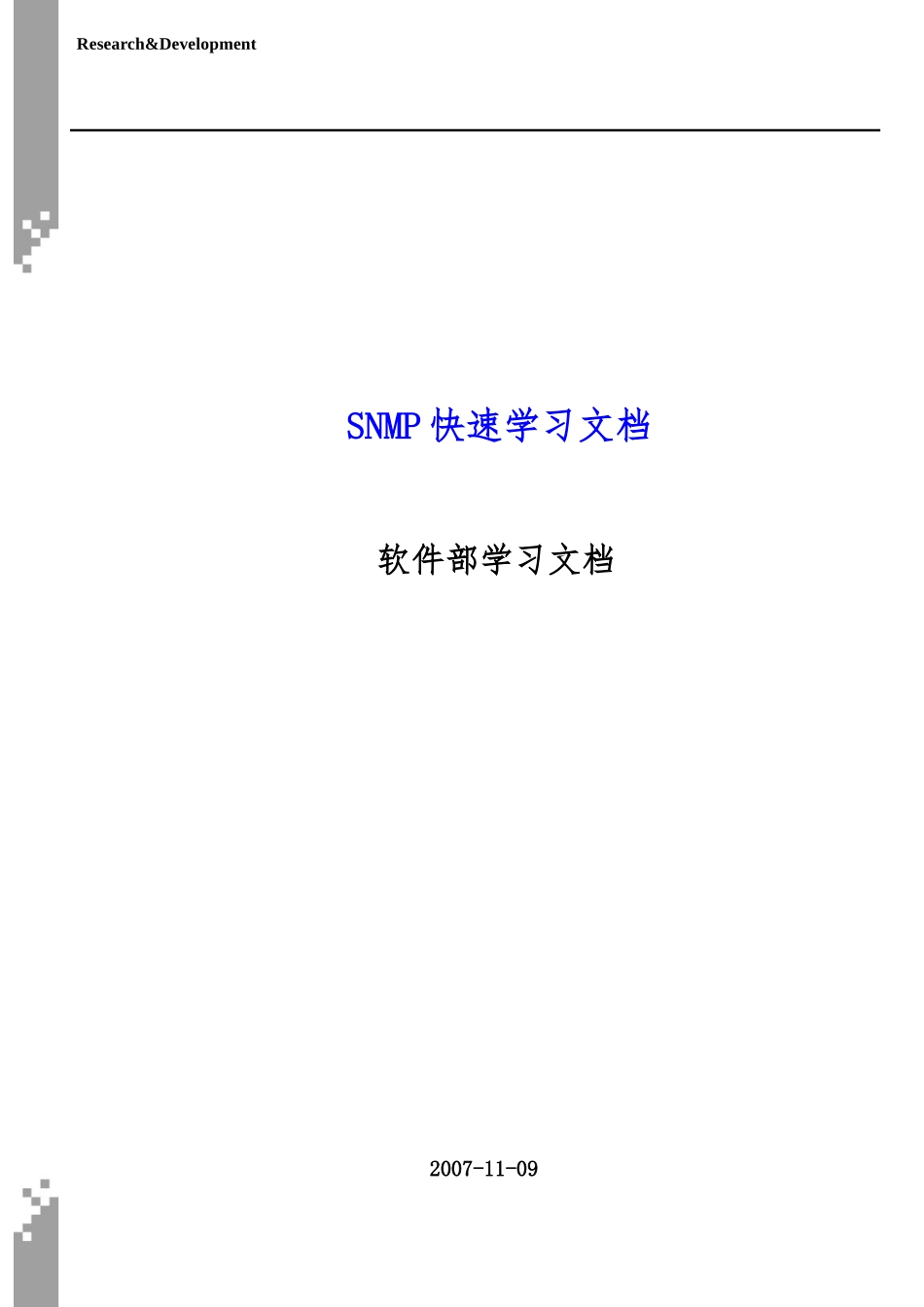

SNMP快速学习文档

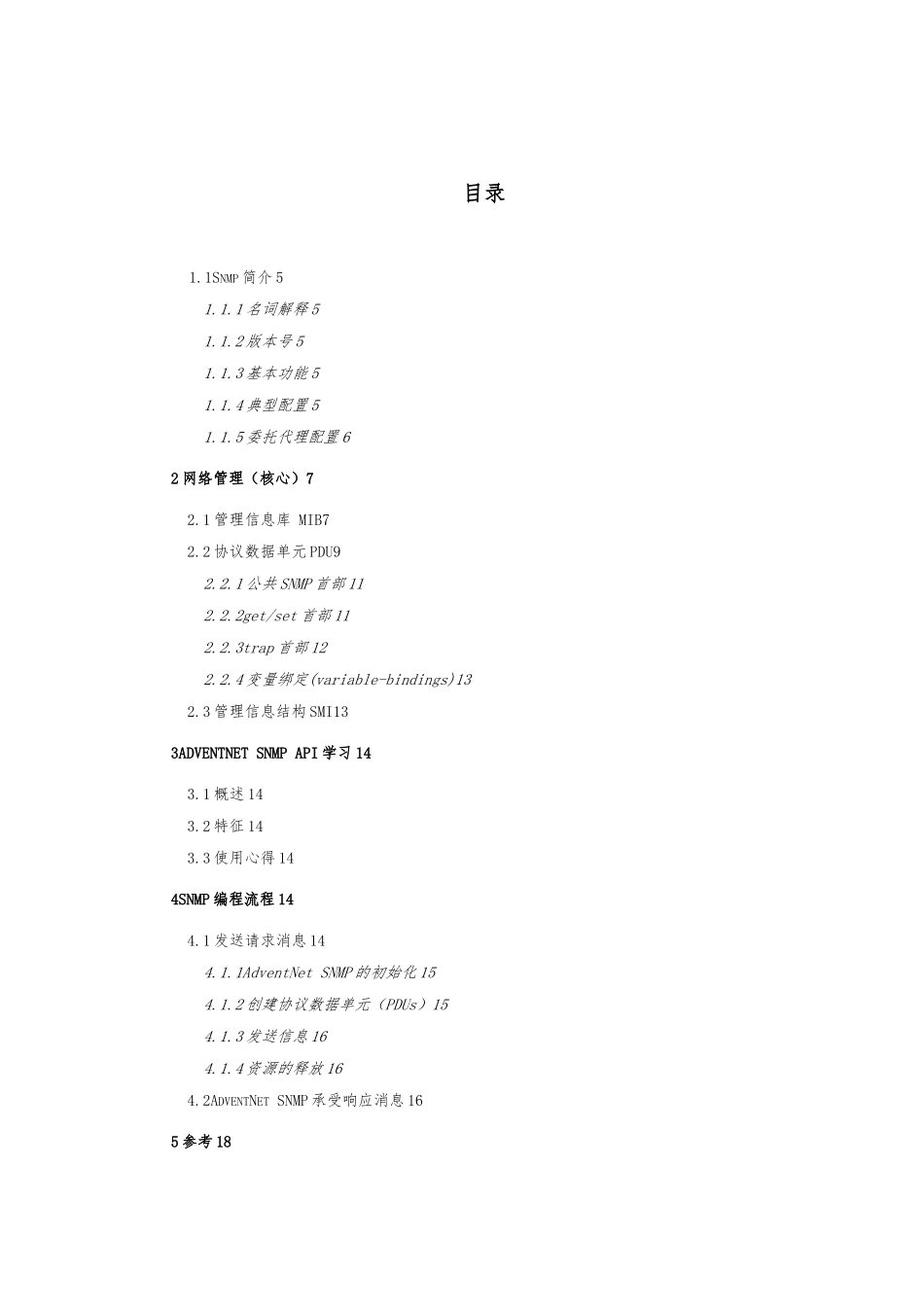

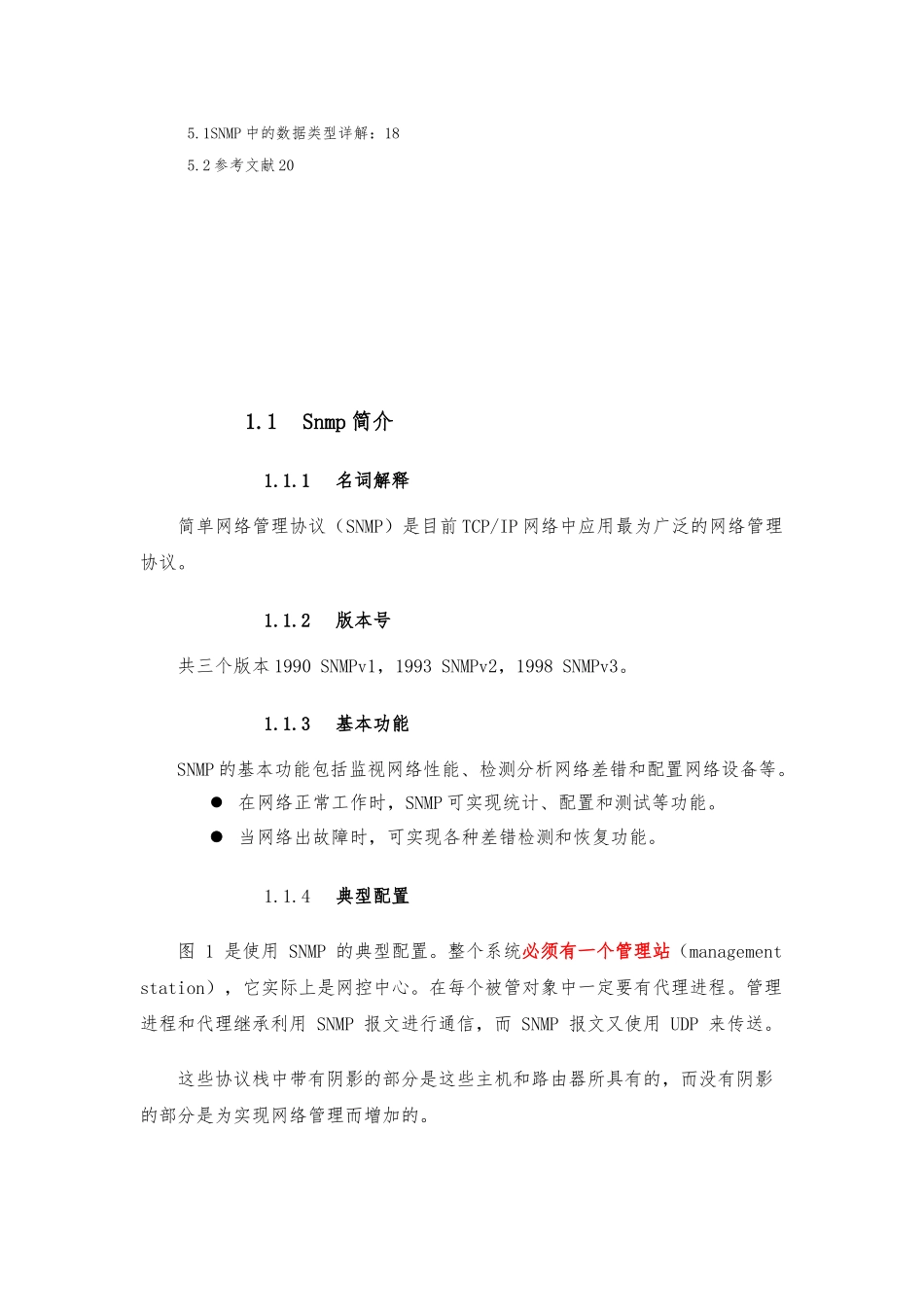

SNMP 快速学习文档软件部学习文档2007-11-09Research&Development目录1.1SNMP 简介 51.1.1 名词解释 51.1.2 版本号 51.1.3 基本功能 51.1.4 典型配置 51.1.5 委托代理配置 62 网络管理（核心）72.1 管理信息库 MIB72.2 协议数据单元 PDU92.2.1 公共 SNMP 首部 112.2.2get/set 首部 112.2.3trap 首部 122.2.4 变量绑定(variable-bindings)132.3 管理信息结构 SMI133ADVENTNET SNMP API 学习 143.1 概述 143.2 特征 143.3 使用心得 144SNMP 编程流程 144.1 发送请求消息 144.1.1AdventNet SNMP 的初始化 154.1.2 创建协议数据单元（PDUs）154.1.3 发送信息 164.1.4 资源的释放 164.2ADVENTNET SNMP 承受响应消息 165 参考 185.1SNMP 中的数据类型详解：185.2 参考文献 201.1Snmp 简介1.1.1名词解释简单网络管理协议（SNMP）是目前 TCP/IP 网络中应用最为广泛的网络管理协议。1.1.2版本号共三个版本 1990 SNMPv1，1993 SNMPv2，1998 SNMPv3。1.1.3基本功能SNMP 的基本功能包括监视网络性能、检测分析网络差错和配置网络设备等。 在网络正常工作时，SNMP 可实现统计、配置和测试等功能。 当网络出故障时，可实现各种差错检测和恢复功能。1.1.4典型配置图 1 是使用 SNMP 的典型配置。整个系统必须有一个管理站（management station），它实际上是网控中心。在每个被管对象中一定要有代理进程。管理进程和代理继承利用 SNMP 报文进行通信，而 SNMP 报文又使用 UDP 来传送。这些协议栈中带有阴影的部分是这些主机和路由器所具有的，而没有阴影的部分是为实现网络管理而增加的。1.1.5委托代理配置有时网络管理协议无法控制某些网络元素，例如该网络元素使用的是另一种网络管理协议。这是可使用委托代理（proxy agent）。委托代理能提供如协议转换和过滤操作的汇合功能。然后委托代理来对管理对象进行管理。图 2 表示委托管理的配置情况。2 网络管理（核心）SNMP 的网络管理由三部分组成，即管理信息库 MIB、（协议数据单元PDU）SNMP 本身以与管理信息结构 SMI。2.1管理信息库 MIB管理信息库 MIB 指明了网络元素所包含的变量（即能够被管理进程查询和设置的信息）。MIB 给出了一个网络中所有可能的被管理对象的集合的数据结构。SNMP 的管理信息库采纳和域名系统 DNS 相似的树型结构。图 3 画的是管理信息库的一部分，它又称为对象命名。最顶层为根...
