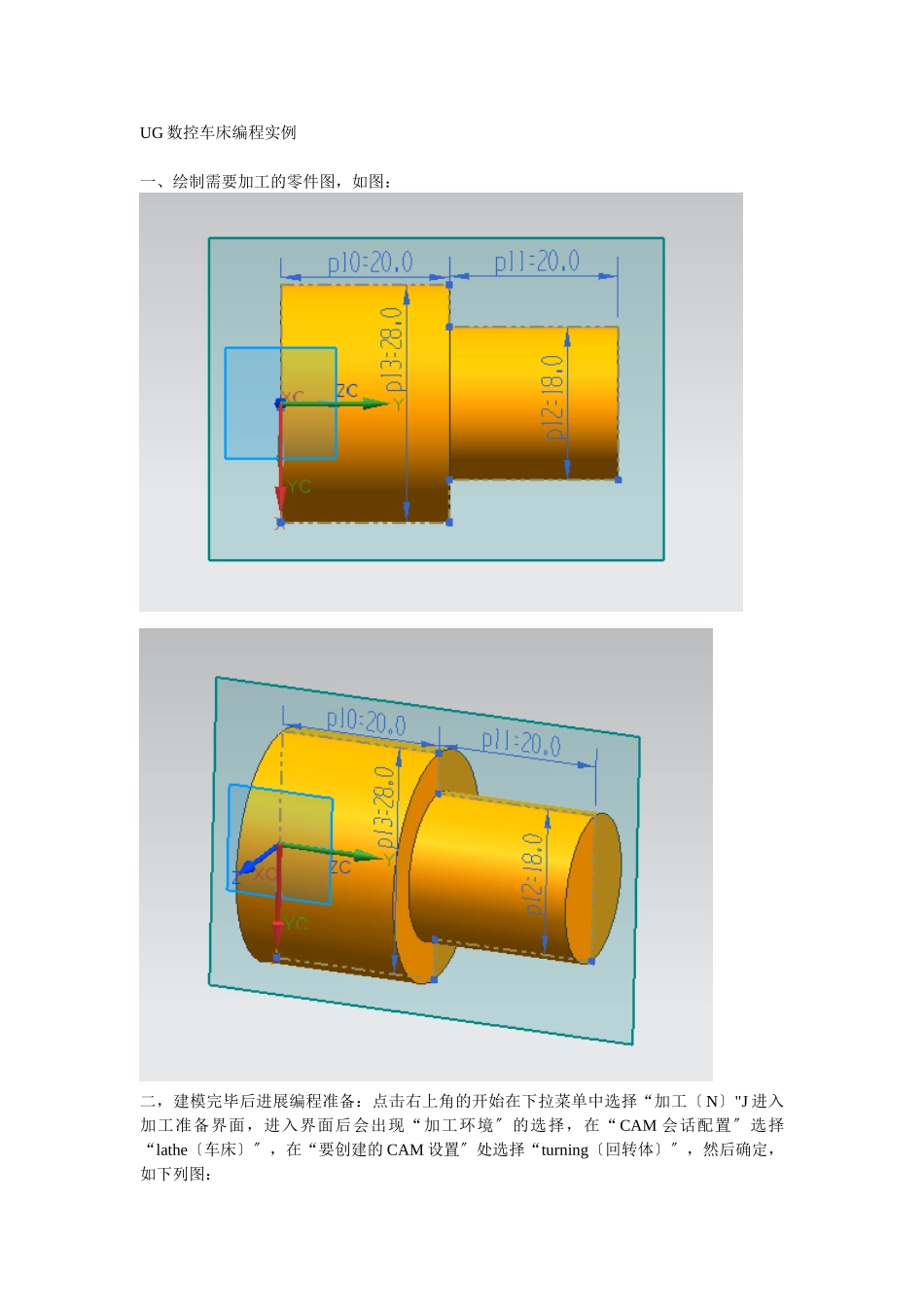

UG 数控车床编程实例一、绘制需要加工的零件图，如图：二，建模完毕后进展编程准备：点击右上角的开始在下拉菜单中选择“加工〔 N〕"J 进入加工准备界面，进入界面后会出现“加工环境〞的选择，在“CAM 会话配置〞选择“lathe〔车床〕〞，在“要创建的 CAM 设置〞处选择“turning〔回转体〕〞，然后确定，如下列图：接下来你会在窗口的右下角看到一些工具栏：“顺序功能视图〞、“机床视图〞、“几何视图〞、“加工方法视图〞，三、编程设置1、创建程序：点击顺序功能视图，在左上角点击对应的创建程序按钮进展创建程序，出现创建程序对话框，选择和图对应的选项，注意不要选错子对象与父对象，如这里的“PROGRAM_1〞是“PROGRAM〞的子对象，反之父对象，如图：在上面对话框后的对话框直接确定，不用选择直接确定。2、创建刀具：点击“机床视图〞，在左上角点击对应的创建刀具按钮进展创建刀具，在弹出的对话框中选择粗车刀具“OD_80_L〞，具体如图：确定进入下一步。出现下面对话框：将刀具号命名为一号刀，如需要加刀柄的话在“夹持器〞处点选“使用车刀夹持器〞3、创建几合体：点击几何视图，在左上角点击对应的创建几何体按钮进展创建几何体，出现创建几何体对话框，选择和图对应的选项：〔在创建几何体之前要先将系统自生成的几何体删除，右击中的“MCS_SPINLE〞选择删除〕选择第一个坐标后点击确定进入坐标的创建〔工件坐标〕点击圈选处进展坐标创建通过选择 Z 轴，X 轴，原点的方式创建坐标系，后面就直接确定了，没有需要设置的，创建后的坐标如图：4、双击进展指定需要加工的工件，点击后再点击显示框的待加工零件整体，确定就完事了。5、双击进展毛坯设置，点击设置毛坯，先点击选择进展坐标点确实定，选择待加工工件的底部中心为远点，如图：设置长度为 42mm，直径 30mm确定完成毛坯的设置。6、创建避让〔刀具的起点和终点〕：点击创建几何体，在出现的对话框中选择最后一个创建避让，在几何体处选择“TURNING-WORKPLECE〞确定进入下一步。将参数设置和下列图一样，框选之外的不需要修改7、最后一步创建粗加工工序：点击左上角创建工序，选项要和下面图示的一样，不要选错，不然程序出错确定进入下一步按如图设置〔可有可无〕：往下拉，现在不慌确定，拉到下面的操作，点击生成轨迹，继续后面确实定，进入下一步：选择 3D 动态和将速度调到最小，点击播放开始演示加工轨迹，这样编程前期完成了。接下来是后处理。四、后处...
