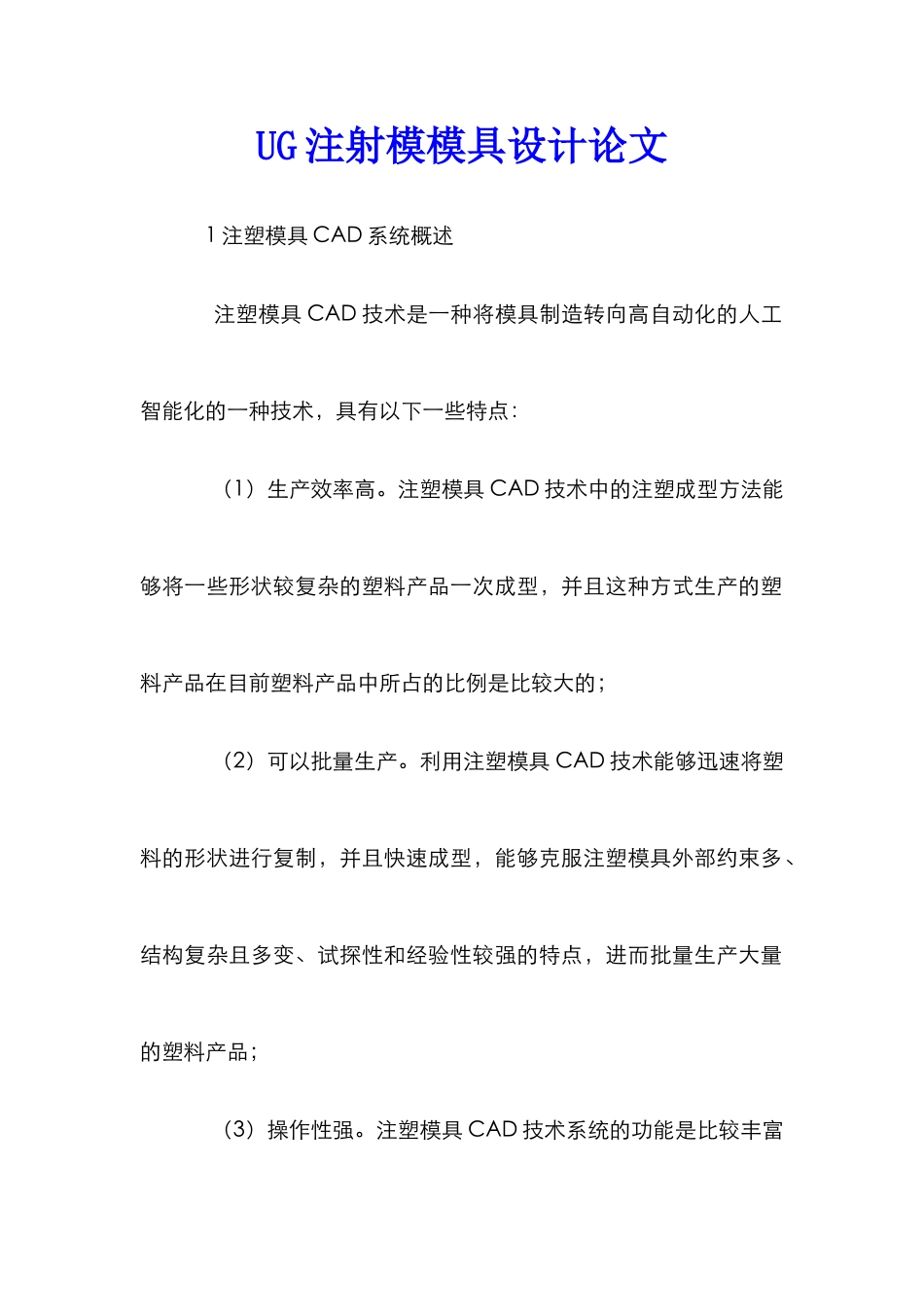

UG 注射模模具设计论文 1 注塑模具 CAD 系统概述 注塑模具 CAD 技术是一种将模具制造转向高自动化的人工智能化的一种技术，具有以下一些特点： （1）生产效率高。注塑模具 CAD 技术中的注塑成型方法能够将一些形状较复杂的塑料产品一次成型，并且这种方式生产的塑料产品在目前塑料产品中所占的比例是比较大的； （2）可以批量生产。利用注塑模具 CAD 技术能够迅速将塑料的形状进行复制，并且快速成型，能够克服注塑模具外部约束多、结构复杂且多变、试探性和经验性较强的特点，进而批量生产大量的塑料产品； （3）操作性强。注塑模具 CAD 技术系统的功能是比较丰富的，在注塑模具的流程中涉及到多个层面，因此也比较复杂，另外其交互性比较强，因此需要操作人员掌握丰富的软件知识和广泛拓宽计算机知识领域，从而才能做出正确的操作决策。注塑模具 CAD系统一般包括五个部分，如产品造型或产品图输入部分、模具总体设计方案确定部分、模具详细设计部分（包括结构和零件的设计）、模具模拟过程部分（包括强度分析、流动分析以及冷却分析的模拟）以及 CAM 系统的接口部分等，这些部分一般是相互独立并相互联系的，在注塑模具功能的发挥中起到至关重要的作用。注塑模具 CAD 技术的广泛应用给传统模具设计和制造提供了一个更为先进快捷的方式，在模具的质量和制模的周期上都有了很大的改善。另外通过该项技术还能够大幅度降低制模的成本，提高企业的管理水平，同时还让设计人员的主观能动性得到充分的发挥。 2UG 中模具设计中 MoldWizard 模块分析 由上述的描述可以知道，UG 注射模具设计技术主要是通过UG 软件中的 MoldWizard 模块对将要制作的模具进行数据库的开发，然后得到设计图形。在 UG 软件中，MoldWizard 模块能够根据用户企业的需求建立出与需求产品参数相关的三维模具，这些建立出来的模具是可以用来直接加工的。另外 MoldWizard 模块能够对模块进行自动分模，也就是说，通过其能够自动搜索模具的分型线，并且自动生成分型面和提取公母模面，从而生成磨具的型芯与型腔。在这个过程中大大简化了设计程序，并且具有很强的逻辑性。另外，MoldWizard 模块能够定义标准件库系统，能够将直观的图形直间调入到设计的模具中去，并且可以很方便地在上面进行修改。该标准件库是一个庞大的数据库，既能将数据库内的图形数据调出利用还能往数据库中添加新的标准件数据，用户可以根据结构来自行对这些标准件进行定义...
