XXXX1230电路与模拟电子技术实验指导书

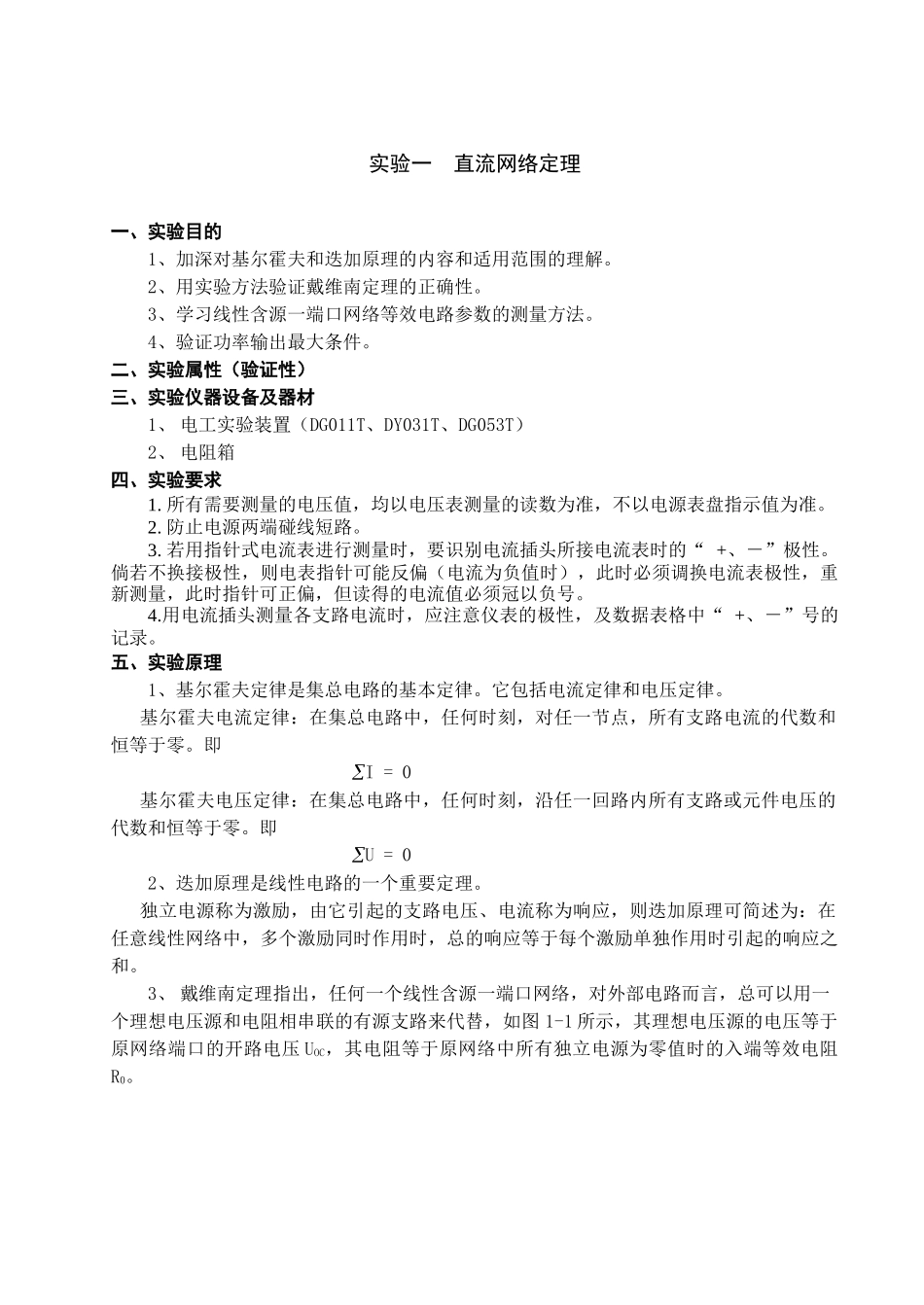

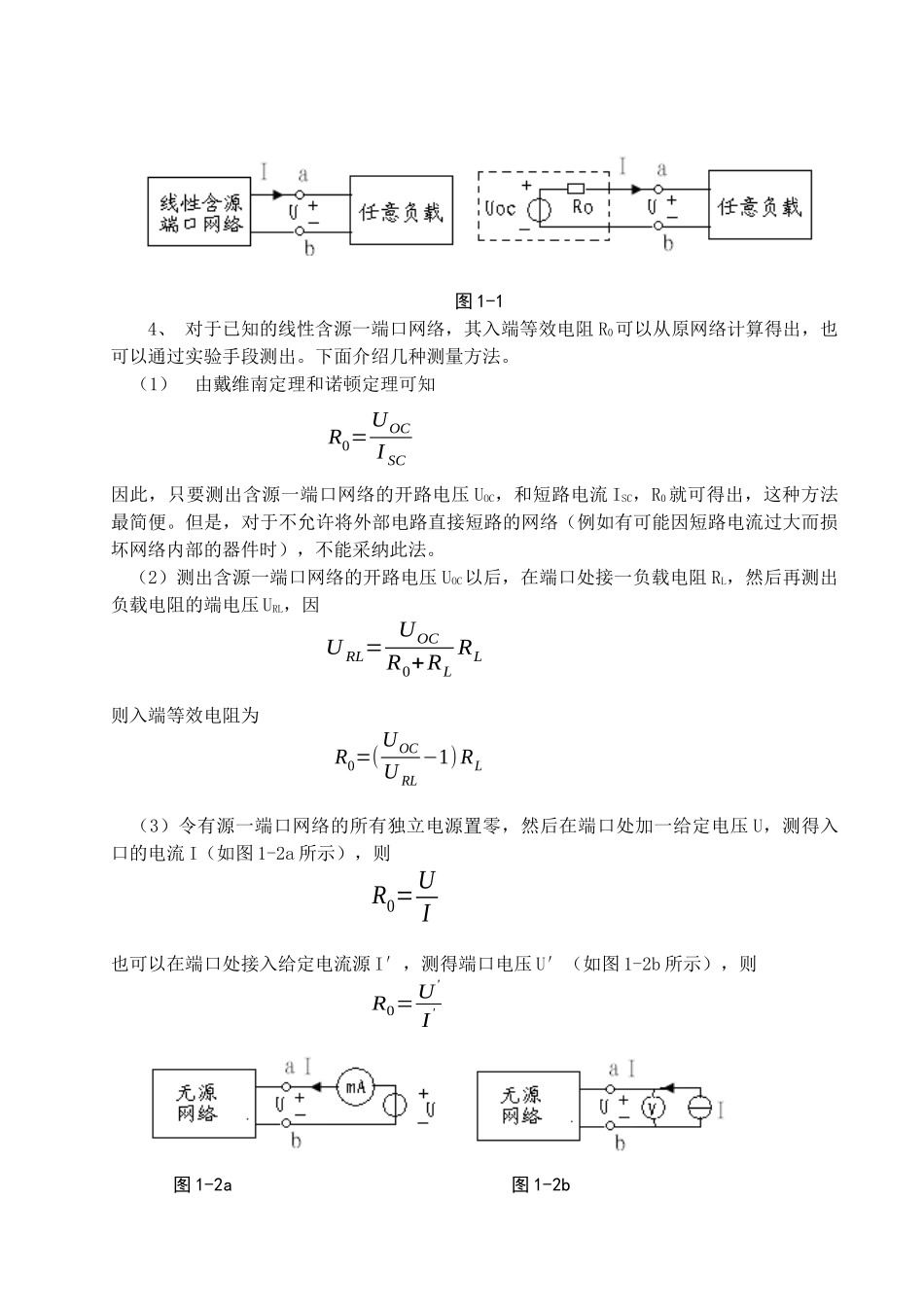

电路与模拟电子技术实验指导书王凤歌 （修改于 2024.12.30）实验一 直流网络定理一、实验目的1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。2、用实验方法验证戴维南定理的正确性。3、学习线性含源一端口网络等效电路参数的测量方法。4、验证功率输出最大条件。二、实验属性（验证性）三、实验仪器设备及器材1、 电工实验装置（DG011T、DY031T、DG053T）2、 电阻箱四、实验要求1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。2. 防止电源两端碰线短路。3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。五、实验原理1、基尔霍夫定律是集总电路的基本定律。它包括电流定律和电压定律。 基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。即 I = 0 基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。即 U = 02、迭加原理是线性电路的一个重要定理。 独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。3、 戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图 1-1 所示，其理想电压源的电压等于原网络端口的开路电压 UOC，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R0。 图 1-14、 对于已知的线性含源一端口网络，其入端等效电阻 R0可以从原网络计算得出，也可以通过实验手段测出。下面介绍几种测量方法。（1）由戴维南定理和诺顿定理可知R0=UOCI SC 因此，只要测出含源一端口网络的开路电压 UOC，和短路电流 ISC，R0就可得出，这种方法最简便。但是，对于不允许将外部电路直接短路的网络（例如有可能因短路电流过大而损坏网络内部的器件时），不能采纳此法。 （2）测出含源一端口网络的开路电压 UOC以后，在端口处接一负载电阻 RL，然后再测出负载电阻的端电压 URL，因U RL= UOCR0+RLRL则入端等效电阻为R0=(UOCU RL−1) RL...
