xx隐框玻璃幕墙设计计算书

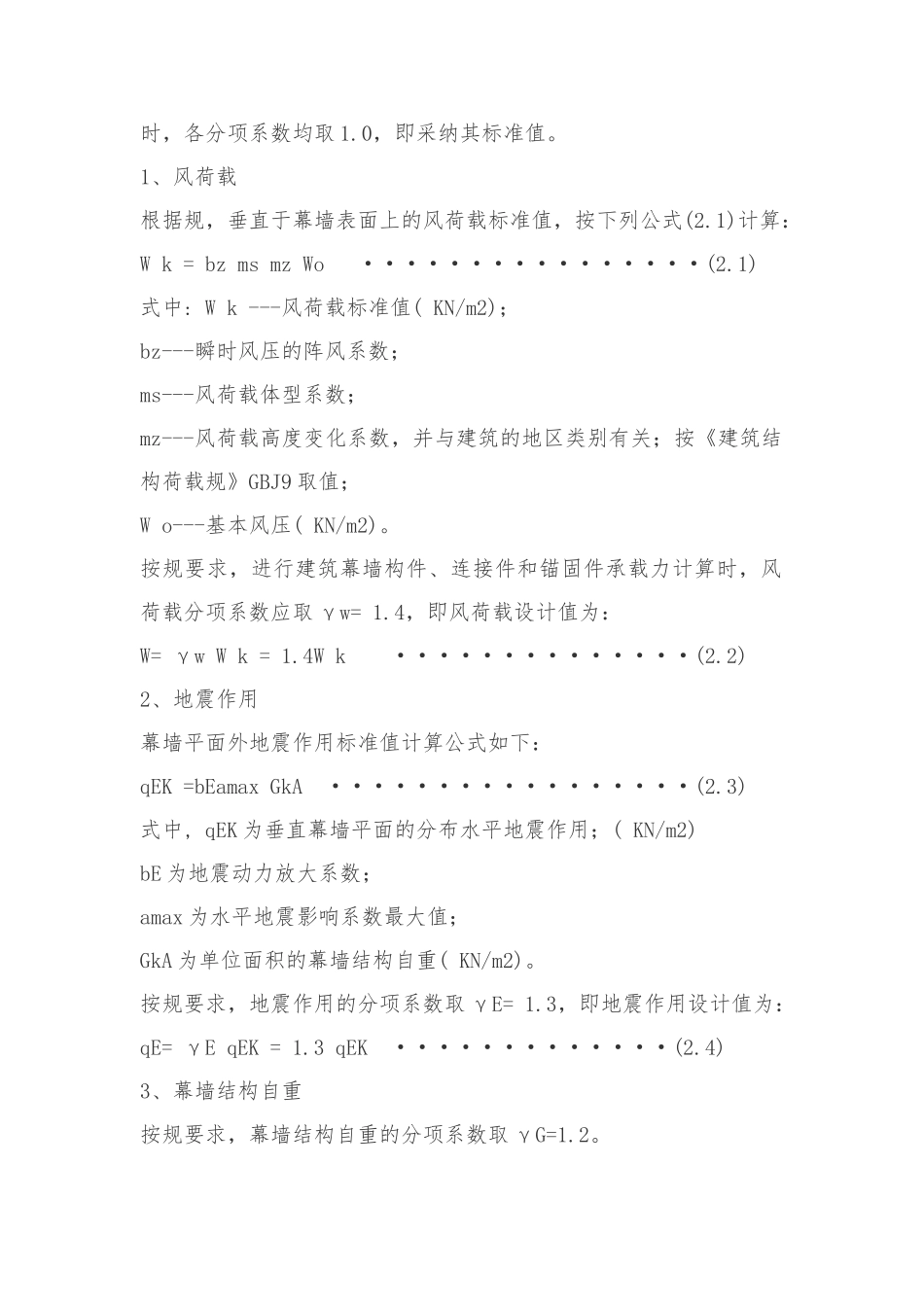

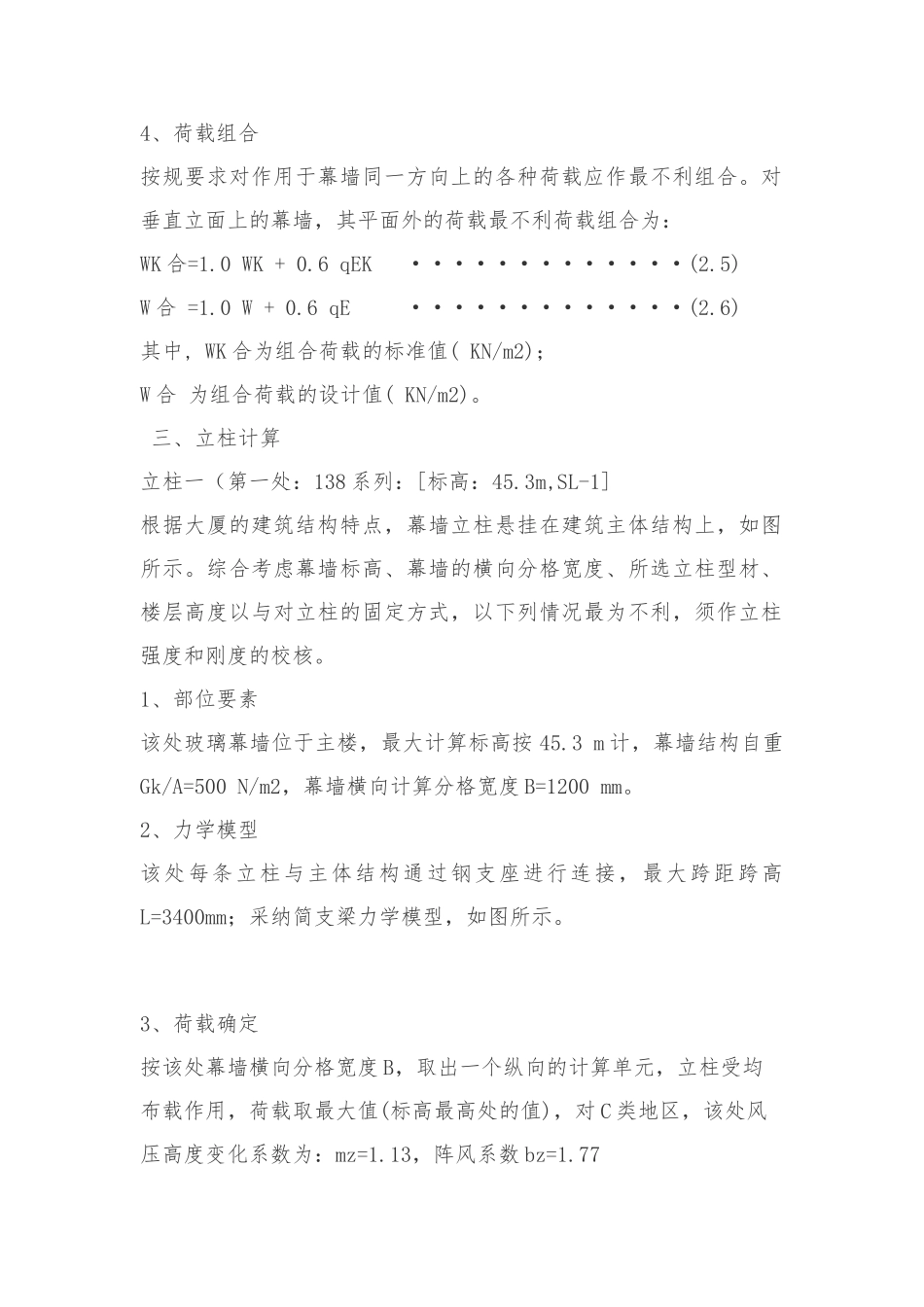

XXXXXXXX 隐框玻璃幕墙设计计算书 一、设计计算依据：1、XXXXXXXXXX 楼建筑结构施工图。2、规：《玻璃幕墙工程技术规》JGJ 102-96；《建筑幕墙》JG 3035-1996；《建筑玻璃应用技术规程》JGJ 113-97；《建筑结构荷载规》GBJ 50009-01；《钢结构设计规》GBJ 17-88。3、工程基本条件(1)、地区类别：C 类(2)、基本风压：Wo =0.30 kN/m2(3)、风力取值按规要求考虑。(4)、地震烈度：7 度，设计基本地震加速度值 0.10g(5)、年最大温差：80oC(6)、建筑结构类型：Du/H 的限值=1/300。 二、设计荷载确定原则:在作用于幕墙上的各种荷载中，主要有风荷载、地震作用、幕墙结构自重和由环境温度变化引起的作用效应等等。在幕墙的节点设计过预留一定的间隙，消除了由各种构件和饰面材料热胀冷缩引起的作用效应。所以，作用于垂直立面幕墙的荷载主要是风荷载、地震作用，幕墙平面主要是幕墙结构自重，其中风荷载引起的效应最大。在进行幕墙构件、连接件和预埋件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采纳其设计值；进行位移和挠度计算时，各分项系数均取 1.0，即采纳其标准值。1、风荷载根据规，垂直于幕墙表面上的风荷载标准值，按下列公式(2.1)计算：W k = bz ms mz Wo ················(2.1)式中: W k ---风荷载标准值( KN/m2)； bz---瞬时风压的阵风系数；ms---风荷载体型系数；mz---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规》GBJ9 取值；W o---基本风压( KN/m2)。按规要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取 γw= 1.4，即风荷载设计值为：W= γw W k = 1.4W k ··············(2.2)2、地震作用幕墙平面外地震作用标准值计算公式如下：qEK =bEamax GkA ·················(2.3)式中, qEK 为垂直幕墙平面的分布水平地震作用；( KN/m2)bE 为地震动力放大系数；amax 为水平地震影响系数最大值；GkA 为单位面积的幕墙结构自重( KN/m2)。按规要求，地震作用的分项系数取 γE= 1.3，即地震作用设计值为：qE= γE qEK = 1.3 qEK ·············(2.4)3、幕墙结构自重按规要求，幕墙结构自重的分项系数取 γG=1.2。4、荷载组合按规要求对作用于幕墙同一方向上的各种荷载应作最不利组合。对垂直立面上的幕墙，其平面外的荷载最不利荷载组合为：WK 合=1.0 WK + 0....
