《电气控制与PLC》实验指导书

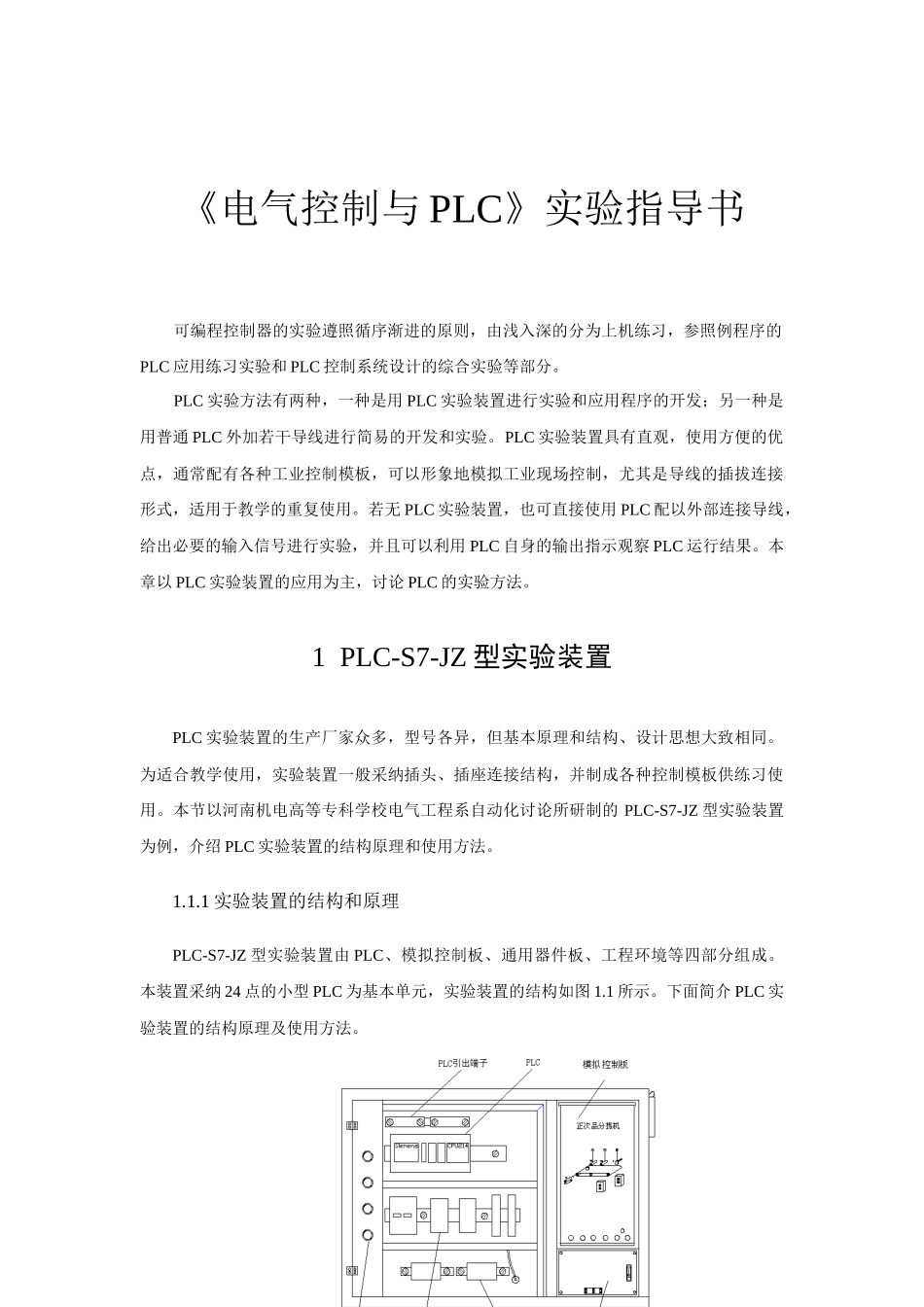

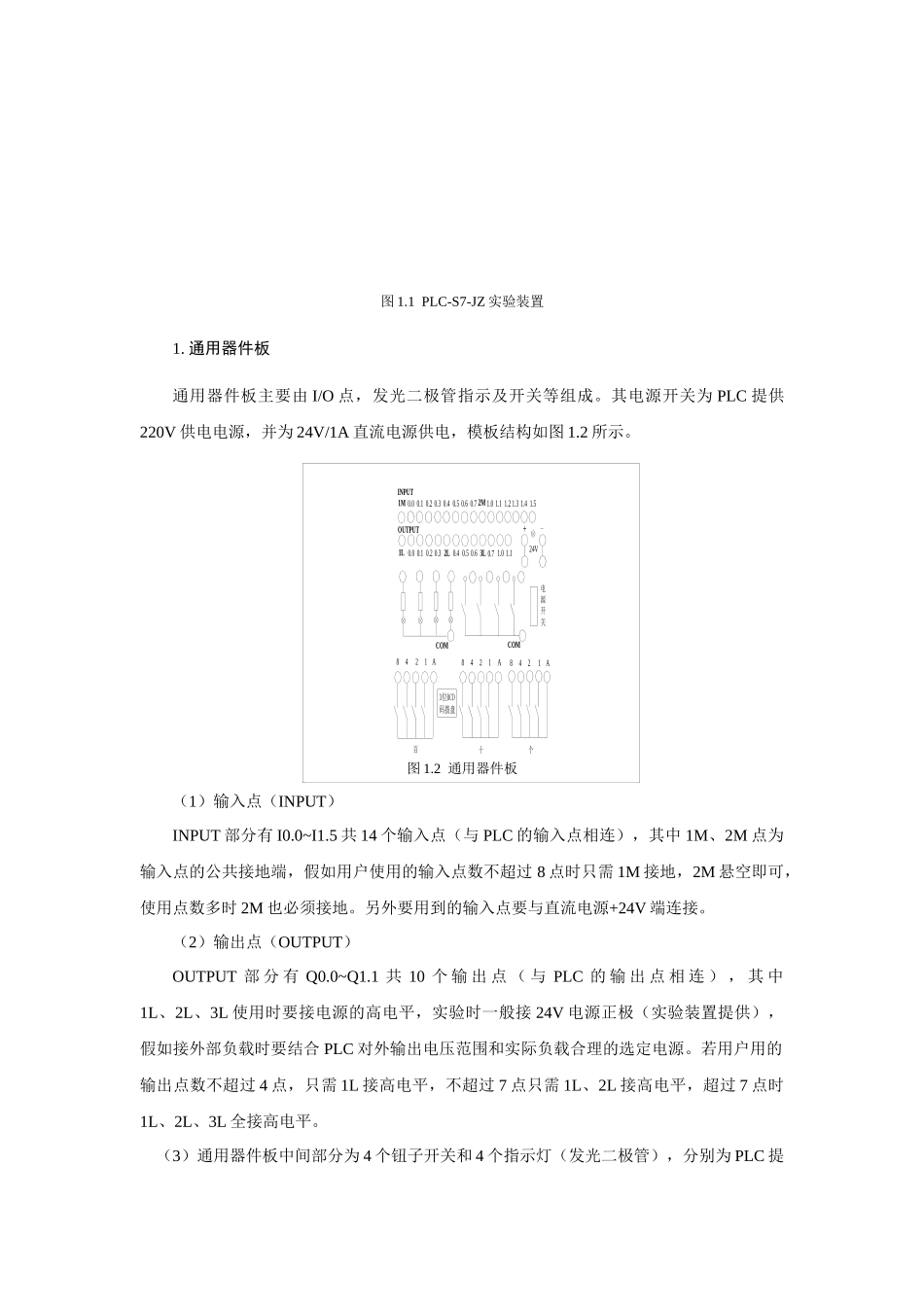

《电气控制与 PLC》实验指导书可编程控制器的实验遵照循序渐进的原则，由浅入深的分为上机练习，参照例程序的PLC 应用练习实验和 PLC 控制系统设计的综合实验等部分。PLC 实验方法有两种，一种是用 PLC 实验装置进行实验和应用程序的开发；另一种是用普通 PLC 外加若干导线进行简易的开发和实验。PLC 实验装置具有直观，使用方便的优点，通常配有各种工业控制模板，可以形象地模拟工业现场控制，尤其是导线的插拔连接形式，适用于教学的重复使用。若无 PLC 实验装置，也可直接使用 PLC 配以外部连接导线，给出必要的输入信号进行实验，并且可以利用 PLC 自身的输出指示观察 PLC 运行结果。本章以 PLC 实验装置的应用为主，讨论 PLC 的实验方法。1 PLC-S7-JZ 型实验装置PLC 实验装置的生产厂家众多，型号各异，但基本原理和结构、设计思想大致相同。为适合教学使用，实验装置一般采纳插头、插座连接结构，并制成各种控制模板供练习使用。本节以河南机电高等专科学校电气工程系自动化讨论所研制的 PLC-S7-JZ 型实验装置为例，介绍 PLC 实验装置的结构原理和使用方法。1.1.1 实验装置的结构和原理PLC-S7-JZ 型实验装置由 PLC、模拟控制板、通用器件板、工程环境等四部分组成。本装置采纳 24 点的小型 PLC 为基本单元，实验装置的结构如图 1.1 所示。下面简介 PLC 实验装置的结构原理及使用方法。3位BCD码拨盘0.40.5百8 4 2 1 ACOMOUTPUT0.01L0.10.30.22LINPUT0.01M0.10.30.20.4电源开关8 4 2 1 ACOM十8 4 2 1 A个1.33L0.5 0.61.00.71.12M0.6 0.71.11.01.2+24V1.4 1.5图 1.1 PLC-S7-JZ 实验装置1. 通用器件板通用器件板主要由 I/O 点，发光二极管指示及开关等组成。其电源开关为 PLC 提供220V 供电电源，并为 24V/1A 直流电源供电，模板结构如图 1.2 所示。图 1.2 通用器件板（1）输入点（INPUT）INPUT 部分有 I0.0~I1.5 共 14 个输入点（与 PLC 的输入点相连），其中 1M、2M 点为输入点的公共接地端，假如用户使用的输入点数不超过 8 点时只需 1M 接地，2M 悬空即可，使用点数多时 2M 也必须接地。另外要用到的输入点要与直流电源+24V 端连接。（2）输出点（OUTPUT）OUTPUT 部 分 有 Q0.0~Q1.1 共 10 个 输 出 点 （ 与 PLC 的 输 出 点 相 连 ） ， 其 中1L、2L、3L 使用时要接电源的高电平，实验时一般接 24V 电源正极（实验装...
