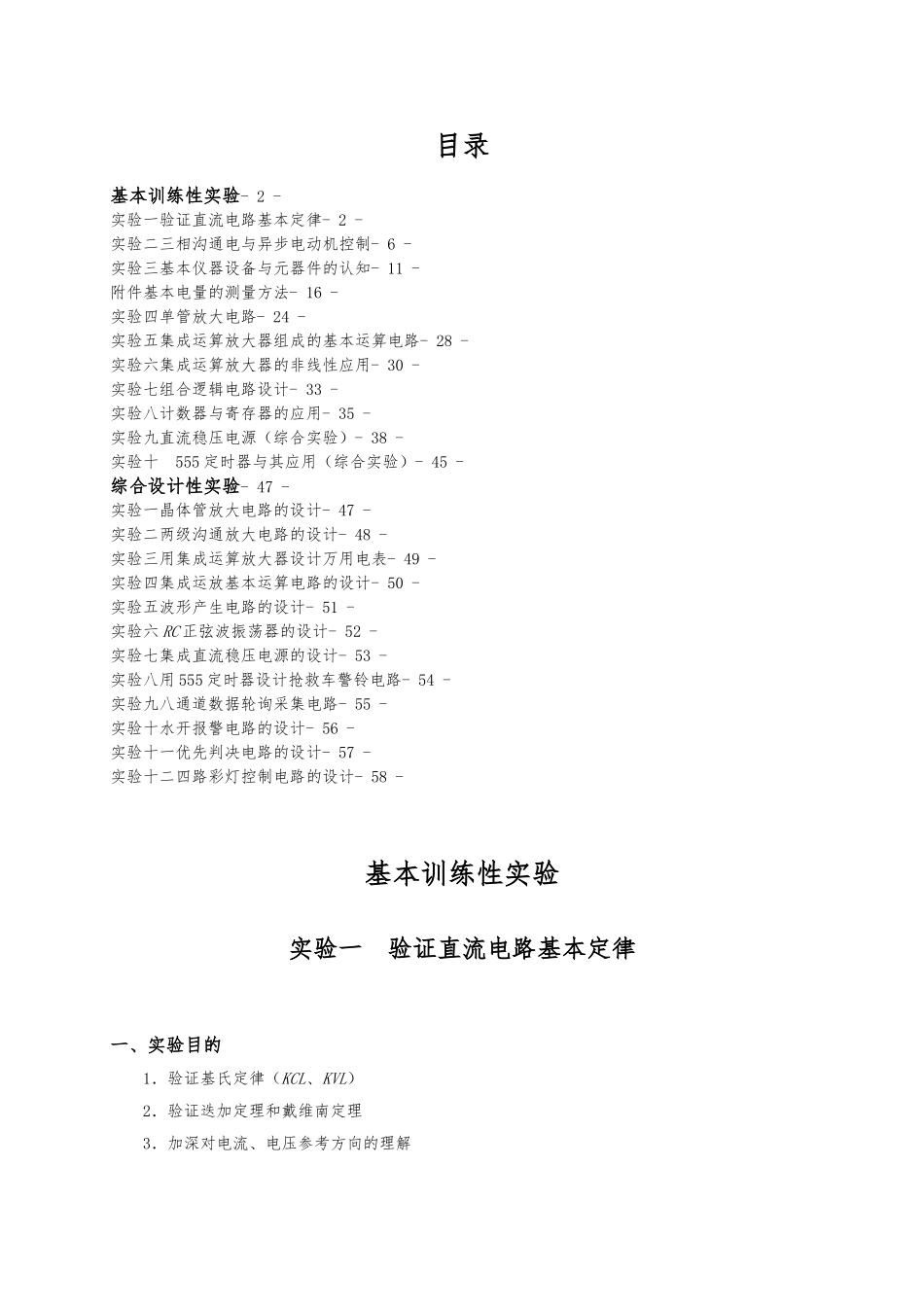

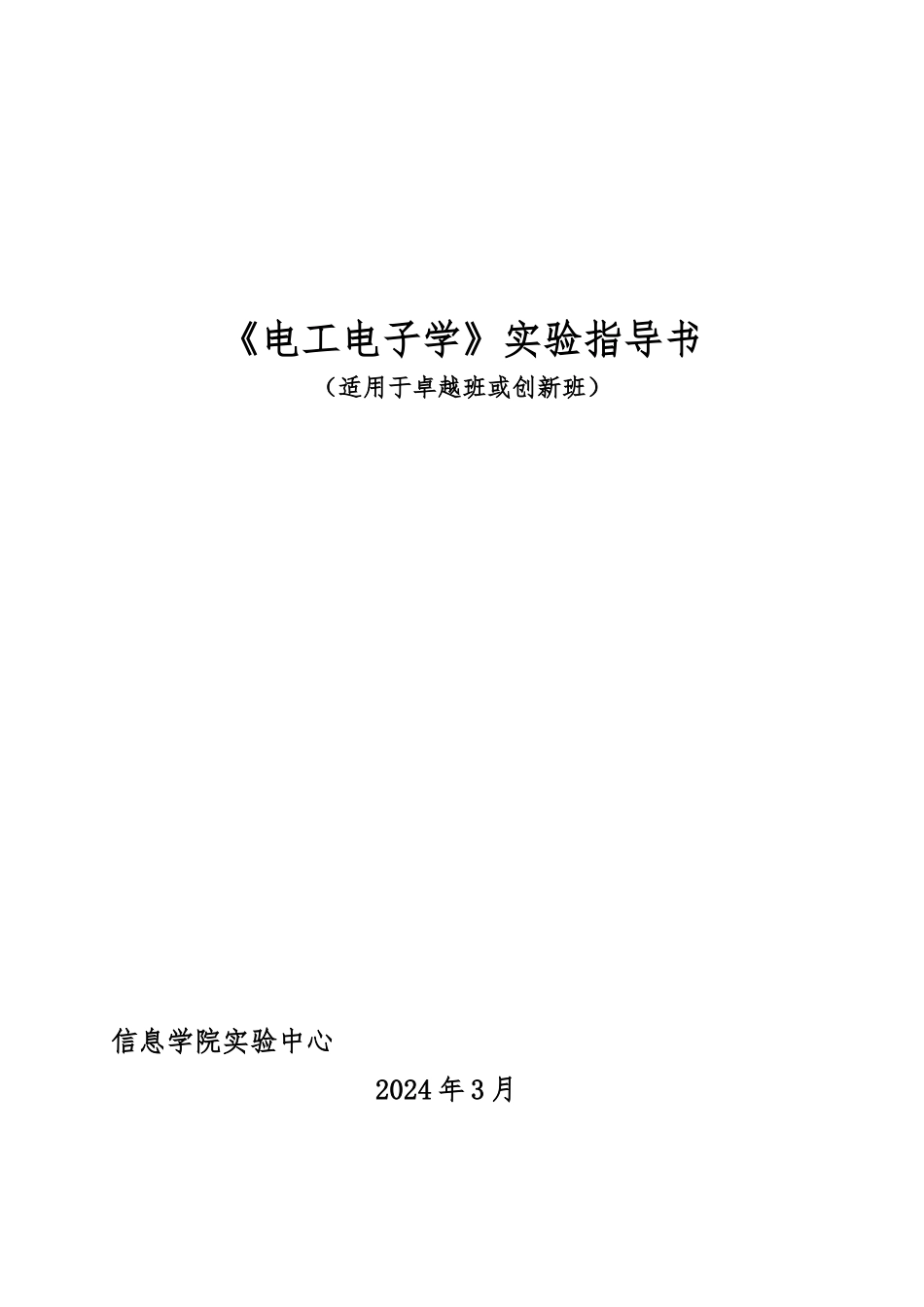

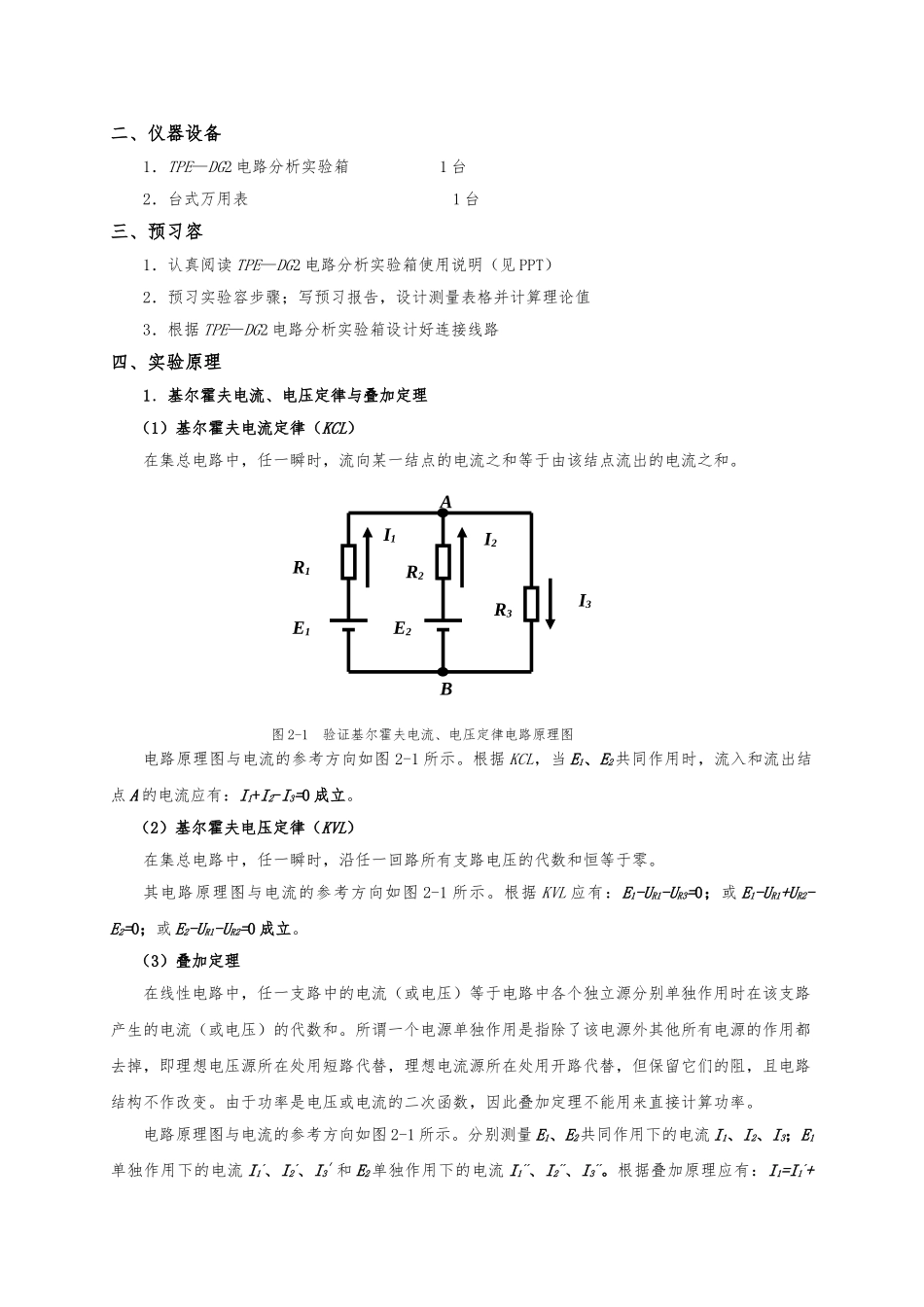

《电工电子学》实验指导书（适用于卓越班或创新班）信息学院实验中心 2024 年 3 月目录基本训练性实验- 2 -实验一验证直流电路基本定律- 2 -实验二三相沟通电与异步电动机控制- 6 -实验三基本仪器设备与元器件的认知- 11 -附件基本电量的测量方法- 16 -实验四单管放大电路- 24 -实验五集成运算放大器组成的基本运算电路- 28 -实验六集成运算放大器的非线性应用- 30 -实验七组合逻辑电路设计- 33 -实验八计数器与寄存器的应用- 35 -实验九直流稳压电源（综合实验）- 38 -实验十 555 定时器与其应用（综合实验）- 45 -综合设计性实验- 47 -实验一晶体管放大电路的设计- 47 -实验二两级沟通放大电路的设计- 48 -实验三用集成运算放大器设计万用电表- 49 -实验四集成运放基本运算电路的设计- 50 -实验五波形产生电路的设计- 51 -实验六 RC 正弦波振荡器的设计- 52 -实验七集成直流稳压电源的设计- 53 -实验八用 555 定时器设计抢救车警铃电路- 54 -实验九八通道数据轮询采集电路- 55 -实验十水开报警电路的设计- 56 -实验十一优先判决电路的设计- 57 -实验十二四路彩灯控制电路的设计- 58 -基本训练性实验实验一 验证直流电路基本定律一、实验目的1．验证基氏定律（KCL、KVL）2．验证迭加定理和戴维南定理3．加深对电流、电压参考方向的理解二、仪器设备1．TPE—DG2 电路分析实验箱 1 台2．台式万用表 1 台三、预习容1．认真阅读 TPE—DG2 电路分析实验箱使用说明（见 PPT）2．预习实验容步骤；写预习报告，设计测量表格并计算理论值3．根据 TPE—DG2 电路分析实验箱设计好连接线路四、实验原理1．基尔霍夫电流、电压定律与叠加定理（1）基尔霍夫电流定律（KCL） 在集总电路中，任一瞬时，流向某一结点的电流之和等于由该结点流出的电流之和。图 2-1 验证基尔霍夫电流、电压定律电路原理图电路原理图与电流的参考方向如图 2-1 所示。根据 KCL，当 E1、E2共同作用时，流入和流出结点 A 的电流应有：I1+I2-I3=0 成立。（2）基尔霍夫电压定律（KVL）在集总电路中，任一瞬时，沿任一回路所有支路电压的代数和恒等于零。其电路原理图与电流的参考方向如图 2-1 所示。根据 KVL 应有：E1-UR1-UR3=0；或 E1-UR1+UR2-E2=0；或 E2-UR1-UR2=0 成立。（3）叠加定理在线性电路中，任一支路中的电流（或电压）等于电路中各个独立源分别单独作用时在该支路产生的电流（或电...
