一级减速器设计说明书机械课程设计报告

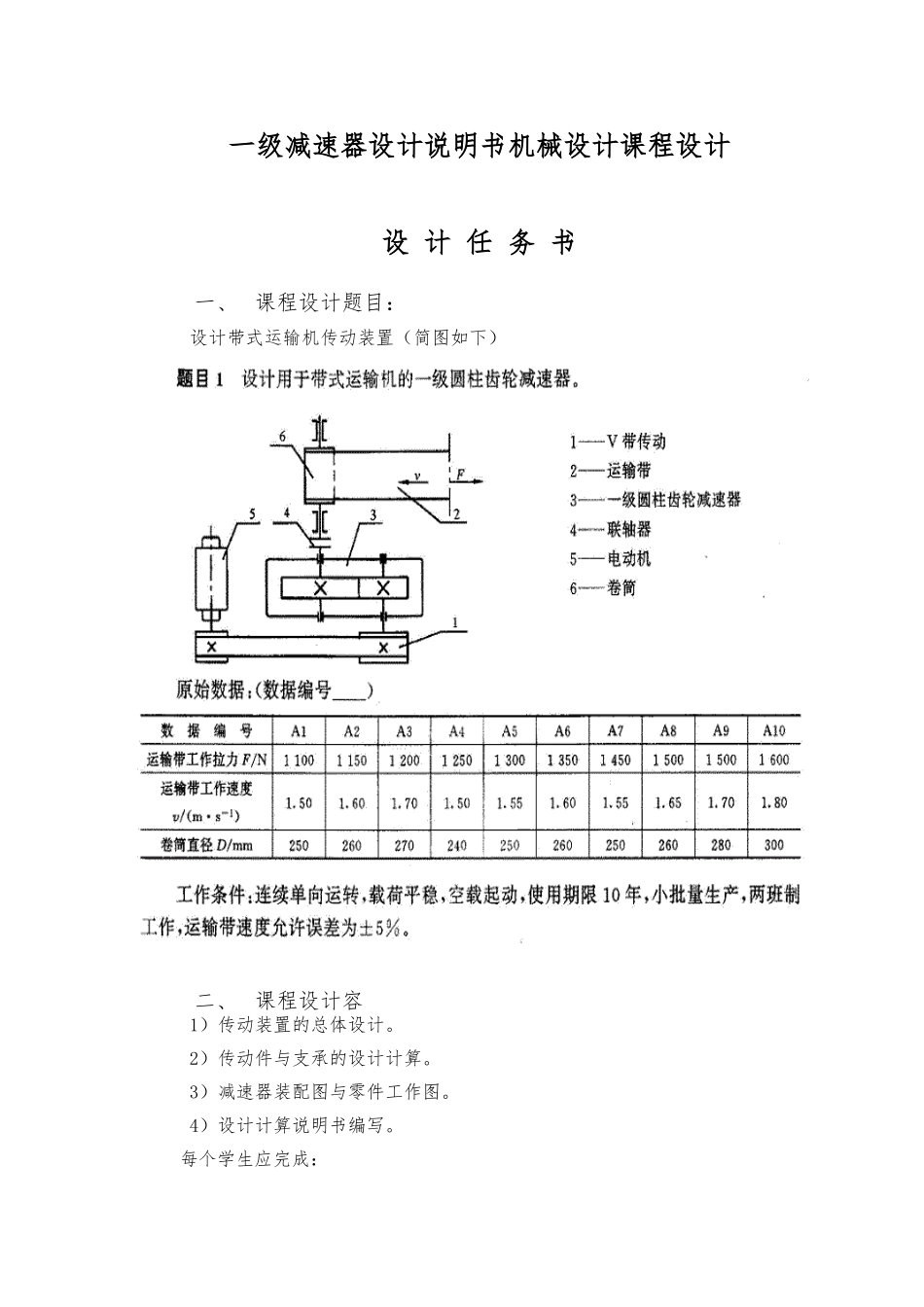

一级减速器设计说明书机械课程设计报告_第1页
1/23
一级减速器设计说明书机械课程设计报告_第2页
2/23
一级减速器设计说明书机械课程设计报告_第3页
3/23
一级减速器设计说明书机械设计课程设计设 计 任 务 书一、 课程设计题目:设计带式运输机传动装置(简图如下)二、 课程设计容1)传动装置的总体设计。2)传动件与支承的设计计算。3)减速器装配图与零件工作图。4)设计计算说明书编写。每个学生应完成:1) 部件装配图一(A1)。2) 零件工作图两(A3)3) 设计说明书一份(6000——8000 字)。本组设计数据:第三组数据:运输机工作轴转矩 T/(N.m) 1200 。 运输机带速 V/(m/s) 1.70 。 卷筒直径 D/mm 270 。已给方案:外传动机构为 V 带传动。 减速器为一级级圆柱齿轮减速器。第一部分 传动装置总体设计减速器的性能与结构介绍1、结构形式:本减速器设计为水平剖分,封闭卧式结构。2、电动机的选择: (1)工作机的效率 PwPW=FV/1000=1200x1.70/1000=2.04(kW) (2)总效率总 (查机械设计手册-机械设计传动概略可知)总=带齿轮联轴器滚筒轴承 2 =0.960.98 0.99 0.96 0.992=0.876 (3) 所需电动机功率 Pd Pd=Pw/总=2.04/0.876=2.329(kw) 查机械设计零件手册得 Ped=3kw 选 YL100L2-4 nm=1430r/min3、传动比的分配工 作 机 的 转 速 n=601000/(D) =6010001.7/(3.14270) =120.25(r/min)=nm/n=1430/120.25=11.892为使传动均匀 可取 i 带=3.2 则 i 齿轮=11.892/3.2=3.716 4、动力运动参数计算 (1)转速 n no=nm=1430r/min nⅠ= no/i 带=1430/3.2=446.875r/min nⅡ= nⅠ/ i 齿轮=446.875/3.716=120.257r/min nⅢ= nⅡ=120.257r/min (2)功率 P P0= Pd=2.329(kW)PⅠ= P0带=2.329x0.96=2.23584KwPⅡ= PⅠ齿轮轴承=2.23584x0.98x0.99=2.169kwPⅢ= PⅡ联轴器轴承=2.169x0.99x0.99=2.126kw (3)转矩0=9549·P0/ no=9549x2.329/1430=15.552(N·m)Ⅰ=0带i 带=15.552x0.96x3.2=47.776(N·m)Ⅱ=Ⅰ齿轮轴承i 齿轮=47.776x0.98x0.99x3.716 =172.246(N·m)Ⅲ=Ⅱ联轴器轴承i 齿带=172.246x0.99x0.99x1 =168.818(N·m) 将上述数据列表如下:轴承号功率 P/KWn/(r/min)/(N·m)i02.329143015.5523.20.96Ⅰ2.236446.87547.776Ⅱ2.169120.257172.2463.7160.97Ⅲ2.126120.257168.81810.98第二部分 V 带的设计计算1、已知条件有:Pd=2.329kw no=1430r/min i 带=3.2 两班制即每天工作 16 小时2、确定计算功率 Pca由课本表 8-7 查得工况系数 KA=1.2,故 Pca=KAPd=1.2X2.239=2.795KW3、选择 V 带的带型根据 Pcano由课本图...
