井下排水管路安装施工措施方案

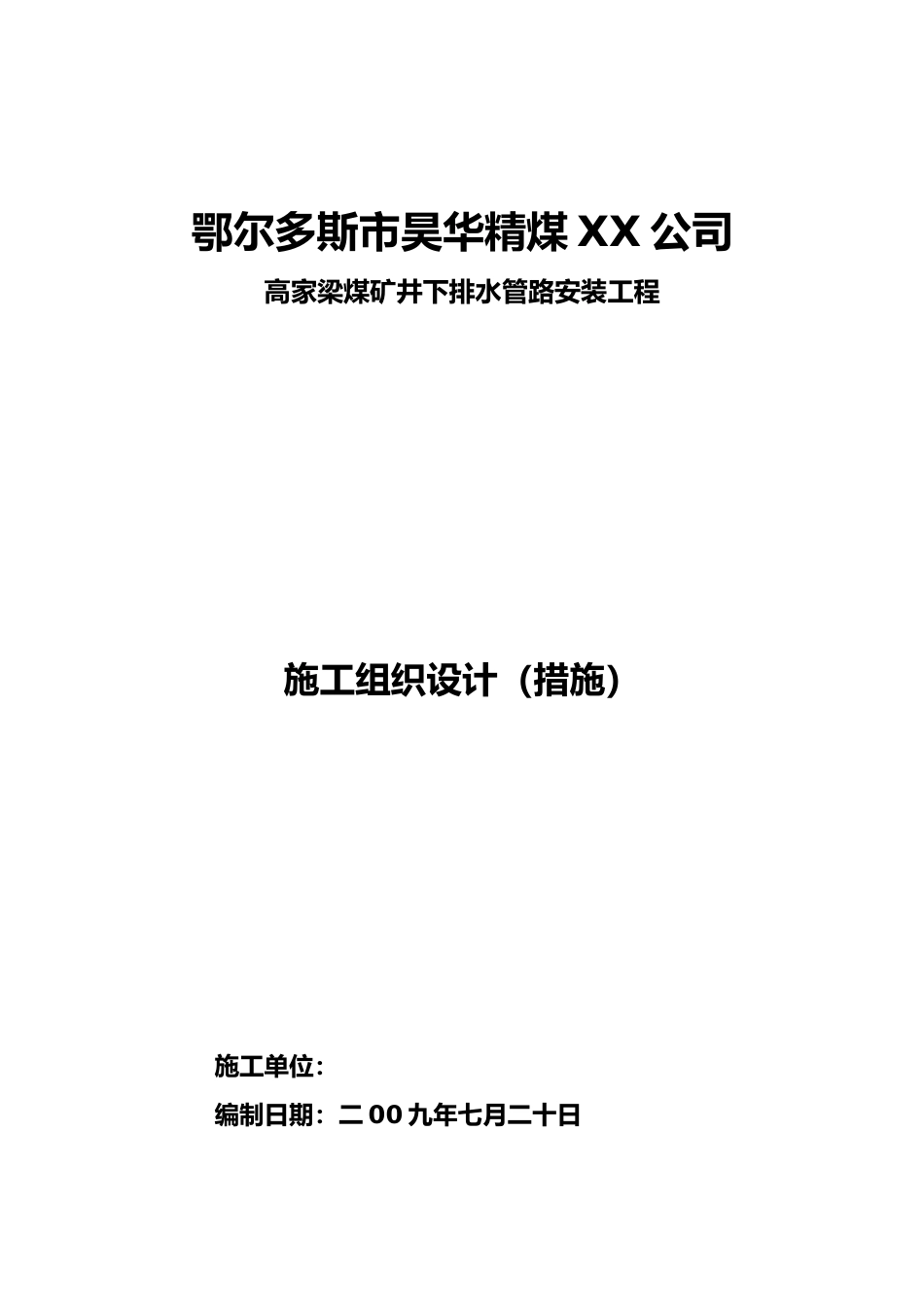

井下排水管路安装施工措施方案_第1页
1/15

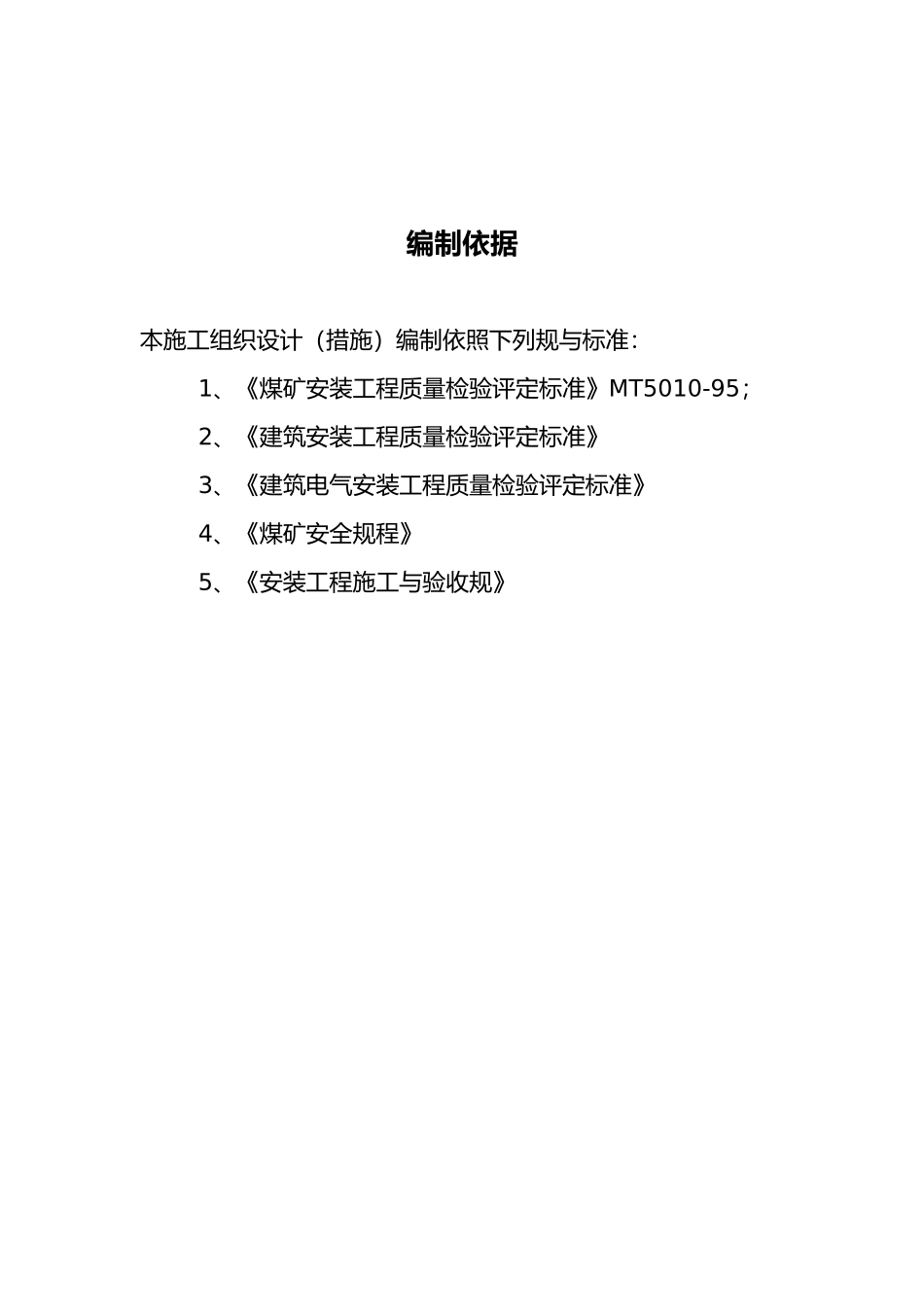

井下排水管路安装施工措施方案_第2页
2/15
井下排水管路安装施工措施方案_第3页
3/15
鄂尔多斯市昊华精煤 XX 公司高家梁煤矿井下排水管路安装工程施工组织设计(措施)施工单位: 编制日期:二 00 九年七月二十日编制依据本施工组织设计(措施)编制依照下列规与标准:1、《煤矿安装工程质量检验评定标准》MT5010-95;2、《建筑安装工程质量检验评定标准》3、《建筑电气安装工程质量检验评定标准》4、《煤矿安全规程》5、《安装工程施工与验收规》目 录一、 工程概况二、 项目目标三、 主要施工技术与要求四、 安装质量执行标准五、 质量保证措施与体系六、 安全保证措施与体系七、 工期保证措施八、 现场文明施工措施九、 防风、防雨、防风沙施工措施十、 施工专项措施十一、 劳动力安排计划附图:质量保证体系框图安全保证体系框图施工进度图施工场地平面布置图一、工程概况高家梁煤矿井下排水管路安装工程由中煤设计工程 XX 公司设计,其主要工程量为中央水泵房至切眼安装无缝钢管 Ф245*7 500m,管道托架加工安装与管道附件安装等。二、项目目标1.工期目标本工程总工期为 70 天。2.质量目标本工程质量为合格。3.安全目标无人员与设备安全事故发生。4.文明施工创矿区文明施工样板单位。三、主要施工技术与要求(1)管道支托架安装 管支架根据图纸设计结合巷道实际情况在地面加工,加工完毕按图纸设计要求进行防腐工作。管支架安装采纳拉线找平找直,根据规与设计的高度、间距定位支托架的位置,利用煤电钻进行打眼作业,托架埋深应满足设计要求。 (2)管道、管箍与法兰焊接 根据管道压力要求选用电焊机与焊接电流,对高压力管路宜选用直流焊接,管道焊接两端应按规要求打坡口,焊缝高度应不小于母材厚度。焊接结束后,应将药皮与焊瘤除尽后进行防腐作业。(3)排水管路安装管路采纳悬臂梁固定安装,排水管路采纳法兰连接,每隔 6 米设一组固定装置,两趟管路固定装置应相互错开,为防止管子道倾斜段排水管路下滑,在倾斜段设置一组直管座固定装置,两个直管座固定装置应相互错开。弯头、三通在地面制作防腐。管子与管件安装前应进行水压试验,试验压力为工作压力的 1.5 倍。在泵房将水平干管连接好后,然后用管卡卡到管支架上。找平找正后,对支架进行固定,最后将相应位置的止回阀、闸门用短管与水平干管与泵连接起来,所有法兰连接处,均加入相应压力的法兰高压垫片。(4)排水管与管路附件均涂刷环氧富锌底漆一遍,环氧沥青厚浆型防腐涂料三遍。四、安装质量执行标准按 设 计 要 求 , 执...
