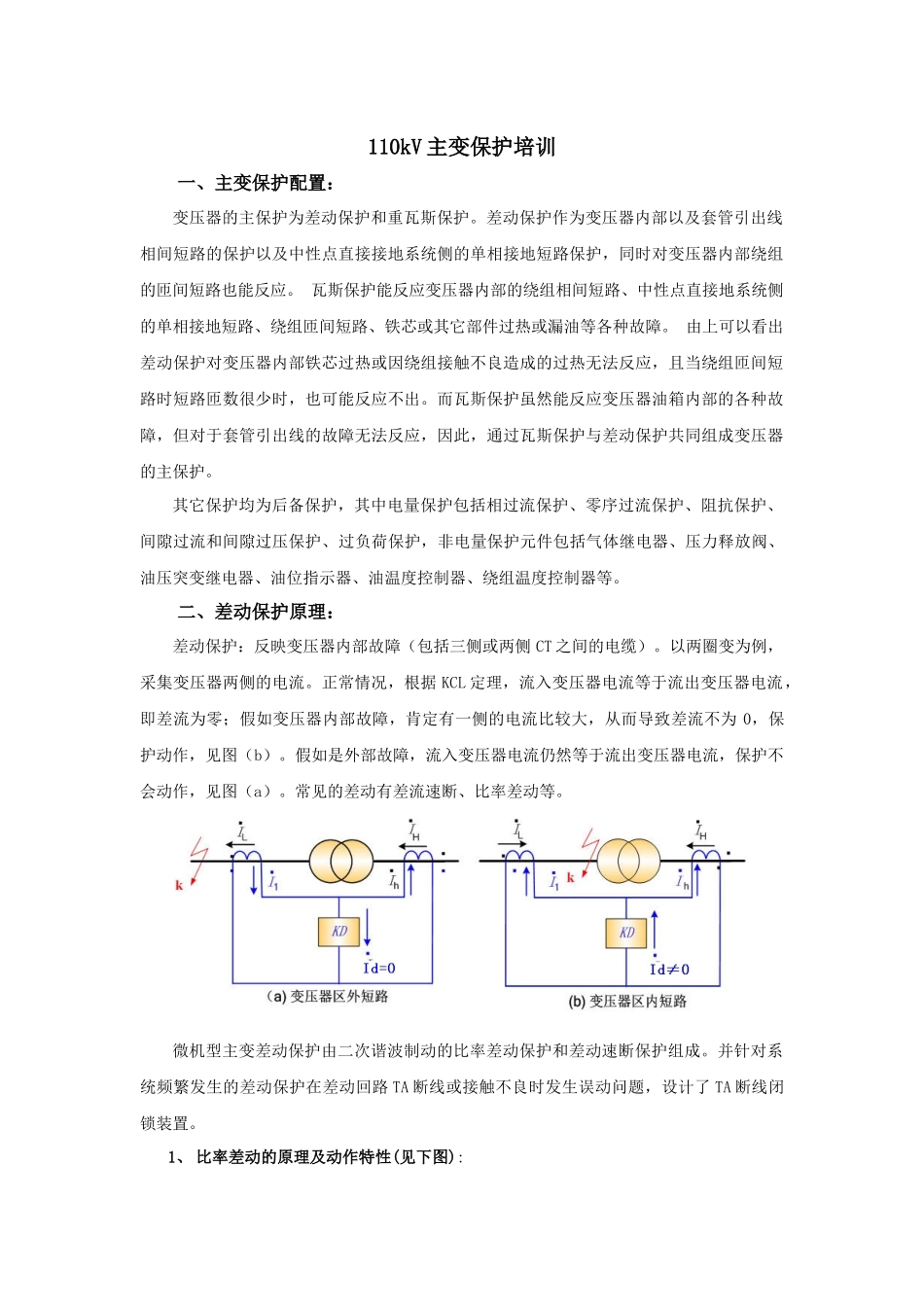

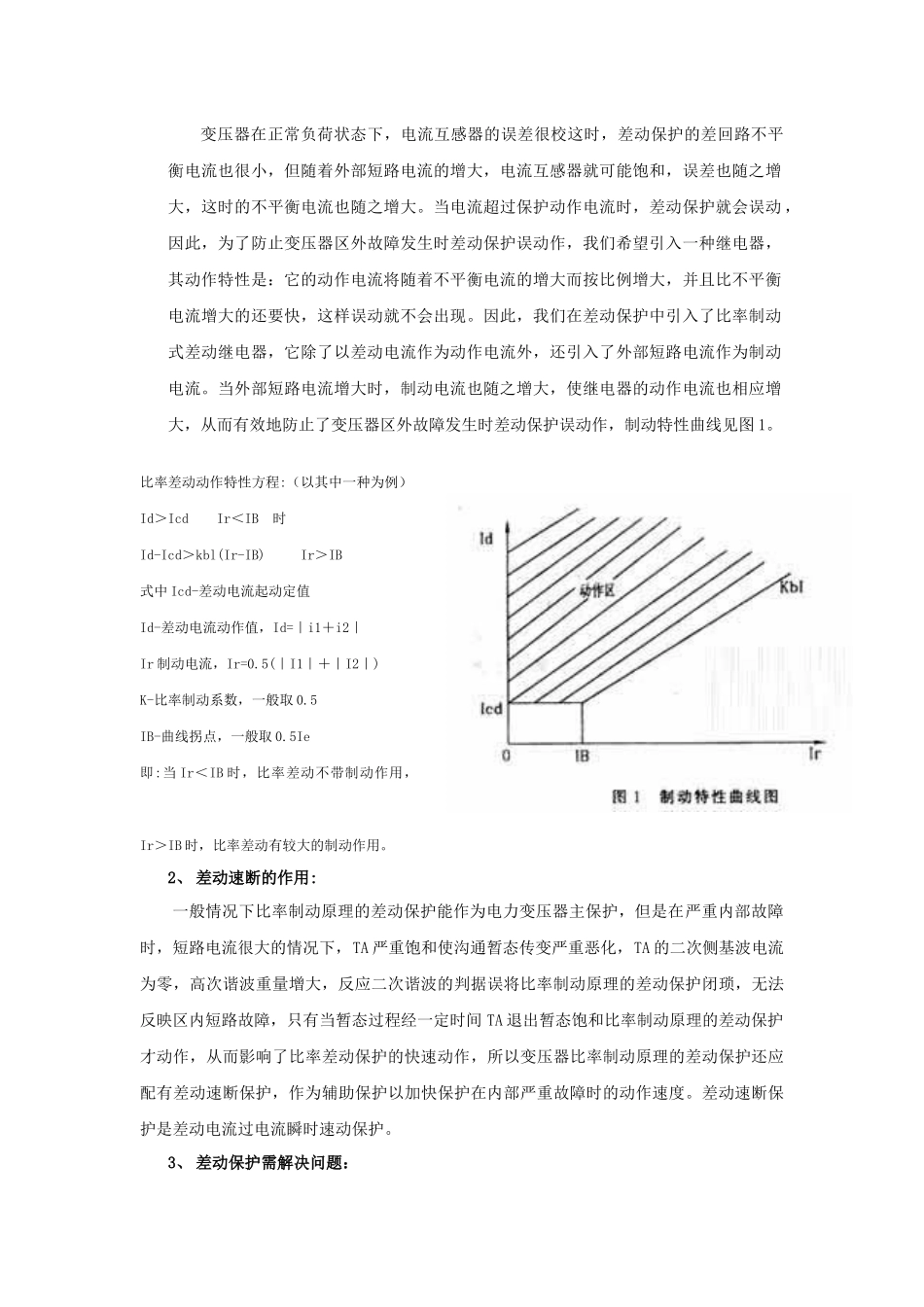

110kV 主变保护培训一、主变保护配置:变压器的主保护为差动保护和重瓦斯保护。差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护,同时对变压器内部绕组的匝间短路也能反应。 瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。 由上可以看出差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应,且当绕组匝间短路时短路匝数很少时,也可能反应不出。而瓦斯保护虽然能反应变压器油箱内部的各种故障,但对于套管引出线的故障无法反应,因此,通过瓦斯保护与差动保护共同组成变压器的主保护。其它保护均为后备保护,其中电量保护包括相过流保护、零序过流保护、阻抗保护、间隙过流和间隙过压保护、过负荷保护,非电量保护元件包括气体继电器、压力释放阀、油压突变继电器、油位指示器、油温度控制器、绕组温度控制器等。二、差动保护原理:差动保护:反映变压器内部故障(包括三侧或两侧 CT 之间的电缆)。以两圈变为例,采集变压器两侧的电流。正常情况,根据 KCL 定理,流入变压器电流等于流出变压器电流,即差流为零;假如变压器内部故障,肯定有一侧的电流比较大,从而导致差流不为 0,保护动作,见图(b)。假如是外部故障,流入变压器电流仍然等于流出变压器电流,保护不会动作,见图(a)。常见的差动有差流速断、比率差动等。 微机型主变差动保护由二次谐波制动的比率差动保护和差动速断保护组成。并针对系统频繁发生的差动保护在差动回路 TA 断线或接触不良时发生误动问题,设计了 TA 断线闭锁装置。1、 比率差动的原理及动作特性(见下图): 变压器在正常负荷状态下,电流互感器的误差很校这时,差动保护的差回路不平衡电流也很小,但随着外部短路电流的增大,电流互感器就可能饱和,误差也随之增大,这时的不平衡电流也随之增大。当电流超过保护动作电流时,差动保护就会误动 ,因此,为了防止变压器区外故障发生时差动保护误动作,我们希望引入一种继电器,其动作特性是:它的动作电流将随着不平衡电流的增大而按比例增大,并且比不平衡电流增大的还要快,这样误动就不会出现。因此,我们在差动保护中引入了比率制动式差动继电器,它除了以差动电流作为动作电流外,还引入了外部短路电流作为制动电流。当外部短路电流增大时,制动电流也随之增大,使继电器的动作电流也相应增大...
