人行钢天桥规范标准

人行钢天桥规范标准_第1页
1/10
人行钢天桥规范标准_第2页
2/10
人行钢天桥规范标准_第3页
3/10

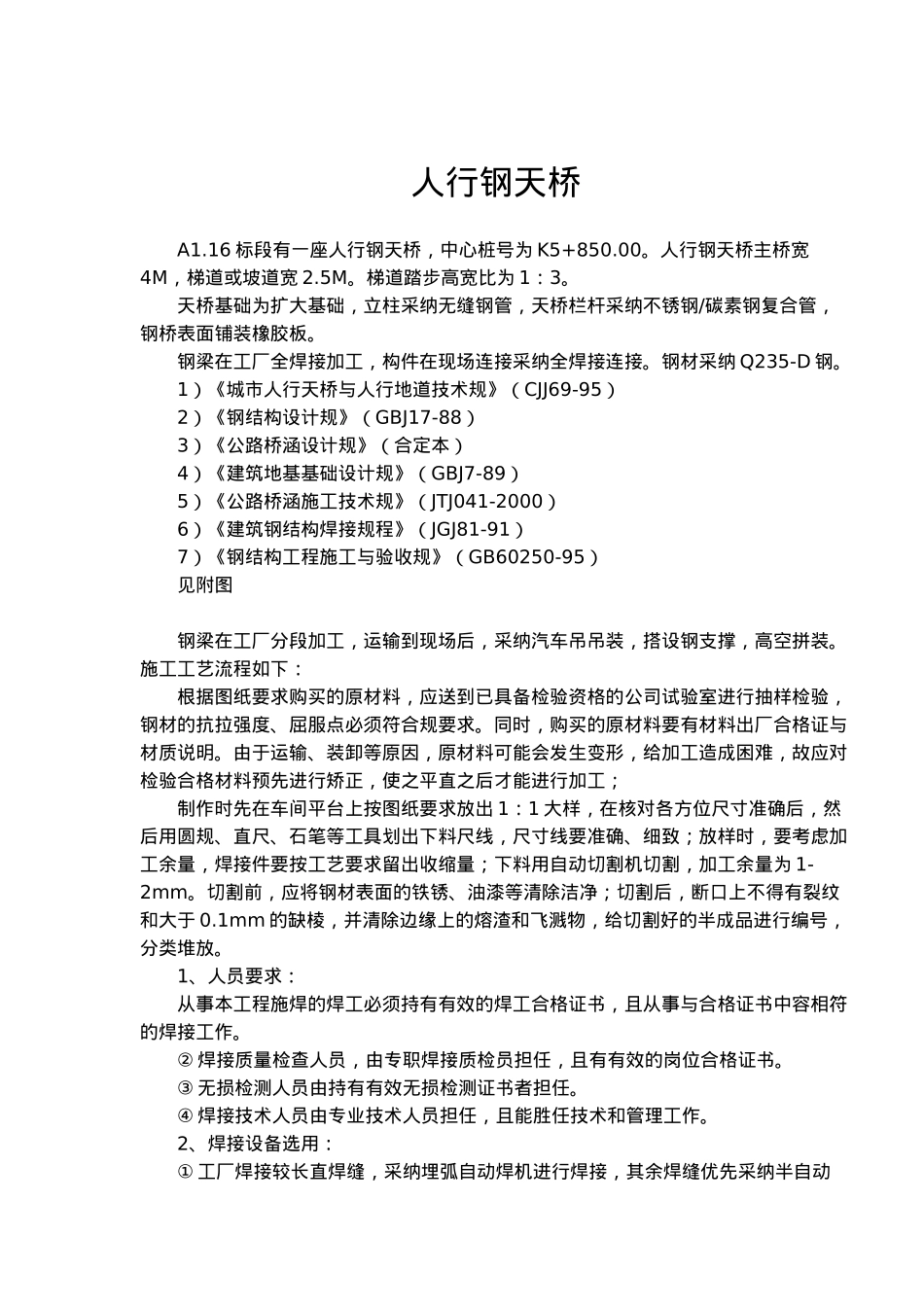

人行钢天桥A1.16 标段有一座人行钢天桥,中心桩号为 K5+850.00。人行钢天桥主桥宽4M,梯道或坡道宽 2.5M。梯道踏步高宽比为 1:3。天桥基础为扩大基础,立柱采纳无缝钢管,天桥栏杆采纳不锈钢/碳素钢复合管,钢桥表面铺装橡胶板。钢梁在工厂全焊接加工,构件在现场连接采纳全焊接连接。钢材采纳 Q235-D 钢。1)《城市人行天桥与人行地道技术规》(CJJ69-95)2)《钢结构设计规》(GBJ17-88)3)《公路桥涵设计规》(合定本)4)《建筑地基基础设计规》(GBJ7-89)5)《公路桥涵施工技术规》(JTJ041-2000)6)《建筑钢结构焊接规程》(JGJ81-91)7)《钢结构工程施工与验收规》(GB60250-95)见附图钢梁在工厂分段加工,运输到现场后,采纳汽车吊吊装,搭设钢支撑,高空拼装。施工工艺流程如下:根据图纸要求购买的原材料,应送到已具备检验资格的公司试验室进行抽样检验,钢材的抗拉强度、屈服点必须符合规要求。同时,购买的原材料要有材料出厂合格证与材质说明。由于运输、装卸等原因,原材料可能会发生变形,给加工造成困难,故应对检验合格材料预先进行矫正,使之平直之后才能进行加工;制作时先在车间平台上按图纸要求放出 1:1 大样,在核对各方位尺寸准确后,然后用圆规、直尺、石笔等工具划出下料尺线,尺寸线要准确、细致;放样时,要考虑加工余量,焊接件要按工艺要求留出收缩量;下料用自动切割机切割,加工余量为 1-2mm。切割前,应将钢材表面的铁锈、油漆等清除洁净;切割后,断口上不得有裂纹和大于 0.1mm 的缺棱,并清除边缘上的熔渣和飞溅物,给切割好的半成品进行编号,分类堆放。1、人员要求:从事本工程施焊的焊工必须持有有效的焊工合格证书,且从事与合格证书中容相符的焊接工作。② 焊接质量检查人员,由专职焊接质检员担任,且有有效的岗位合格证书。③ 无损检测人员由持有有效无损检测证书者担任。④ 焊接技术人员由专业技术人员担任,且能胜任技术和管理工作。2、焊接设备选用:① 工厂焊接较长直焊缝,采纳埋弧自动焊机进行焊接,其余焊缝优先采纳半自动CO2焊机焊接。② 不便采纳半自动 CO2焊的采纳手工电弧焊机进行焊接。③ 三种焊机质量符合国家标准,性能良好,满足施焊要求。④ 不锈钢栏杆采纳氩气保护焊接。3、焊接材料选用与管理:① 焊接材料选用表:母材焊接方法焊条、焊丝、焊剂、保护气体 Q235—D埋弧自动焊H08A、HJ401半自动 CO2 焊H08Mn2Si、CO2(纯度≥99.5%)手工电弧焊J422② ...
