会议管理系统设计说明书

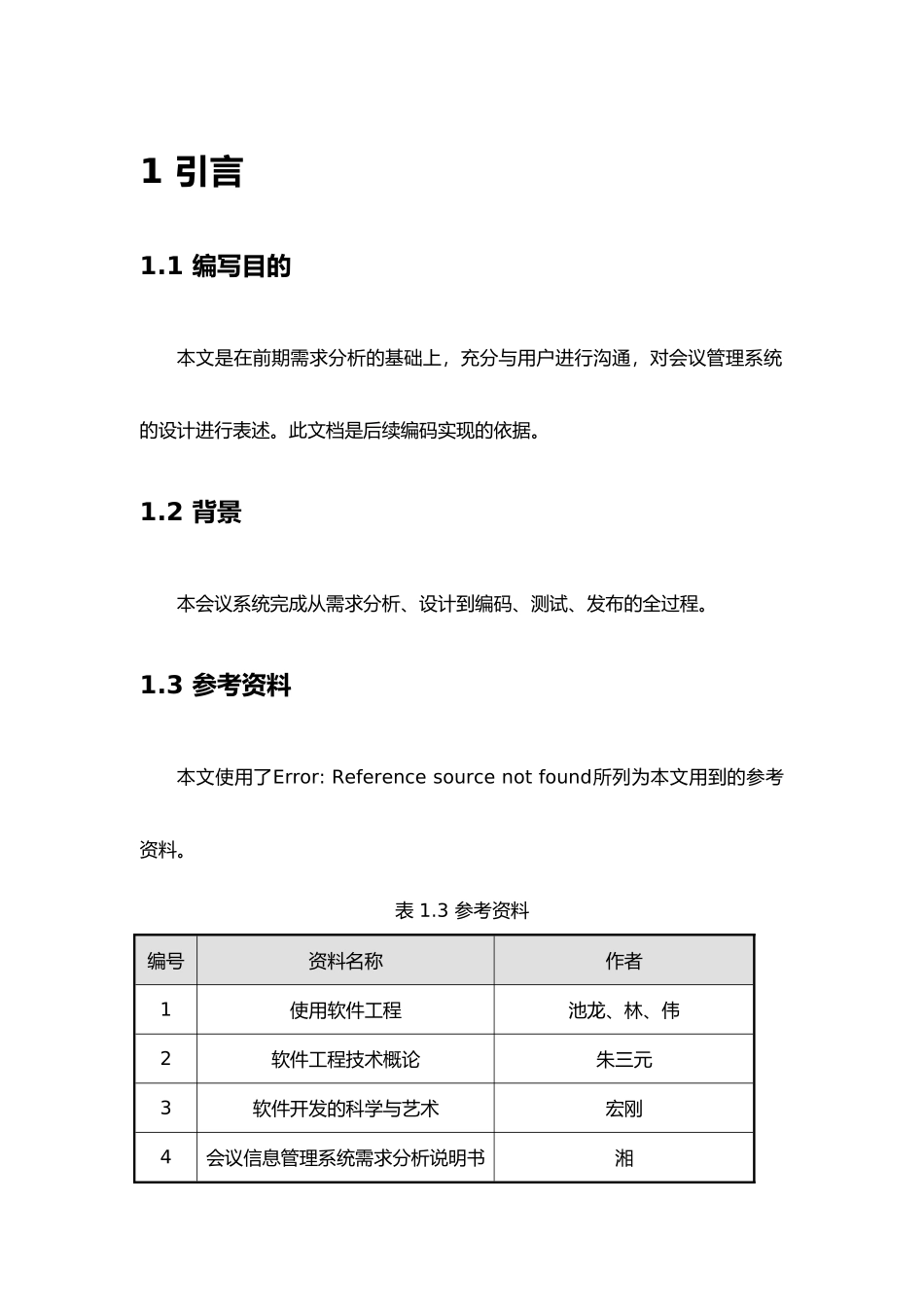

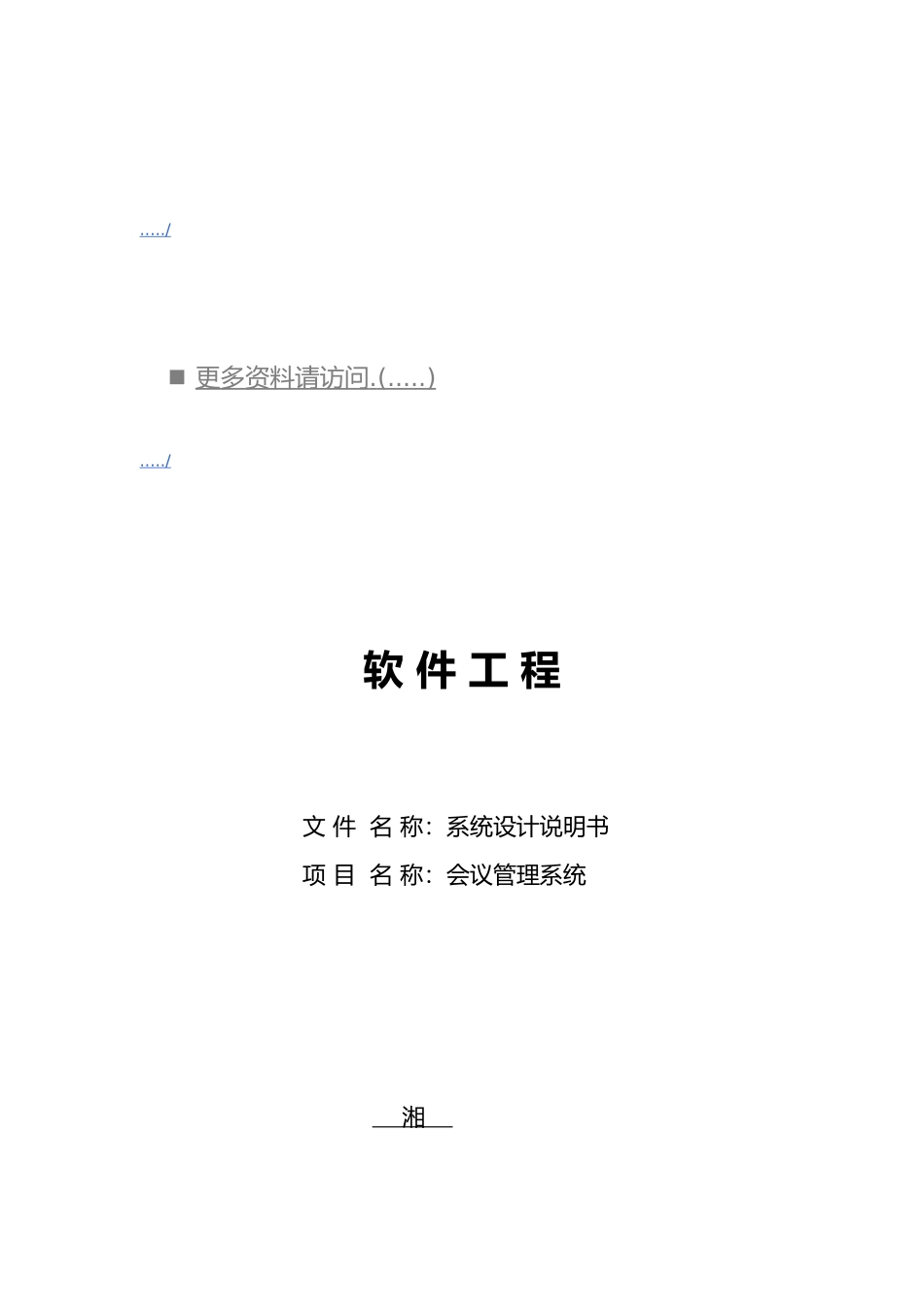

...../ 更多资料请访问 . (.....) ...../软 件 工 程文 件 名 称：系统设计说明书项 目 名 称：会议管理系统 湘 日期：2024-6-2 1 1 引言1.1 编写目的本文是在前期需求分析的基础上，充分与用户进行沟通，对会议管理系统的设计进行表述。此文档是后续编码实现的依据。1.2 背景本会议系统完成从需求分析、设计到编码、测试、发布的全过程。1.3 参考资料本文使用了Error: Reference source not found所列为本文用到的参考资料。表 1.3 参考资料编号资料名称作者1使用软件工程池龙、林、伟2软件工程技术概论朱三元3软件开发的科学与艺术宏刚4会议信息管理系统需求分析说明书湘1.5 用户会议管理系统主要是面对参加会议人数在1000人以的会议。2 系统设计2.1 系统架构依据前期的需求调研，用户已经有完善的部局域网，网络和硬件条件都较好。架构示意如图 2-1。 图 2-1 系统架构图2.2 系统设计模式系统采纳目前最为流行的 MVC 设计模式，即 Model-View-Controller，即把一个应用的输入、处理、输出流程根据 Model、View、Controller 的方式进行分离，这样一个应用被分成三个层——模型层、视图层、控制层。 视图(View)：代表用户交互界面，对于 Web 应用来说，可以概括为HTML 界面，但有可能为 XHTML、XML 和 Applet。模型(Model)：就是业务流程/状态的处理以与业务规则的制定。业务流程的处理过程对其它层来说是黑箱操作，模型接受视图请求的数据，并返回最终的处理结果。 控制(Controller)：可以理解为从用户接收请求, 将模型与视图匹配在一起，共同完成用户的请求。一个模型可能对应多个视图，一个视图可能对应多个模型。 模型、视图与控制器的分离，使得一个模型可以具有多个显示视图。假如用户通过某个视图的控制器改变了模型的数据，所有其它依赖于这些数据的视图都应反映到这些变化。因此，无论何时发生了何种数据变化，控制器都会将变化通知所有的视图，导致显示的更新。这实际上是一种模型的变化-传播机制。模型、视图、控制器三者之间的关系和各自的主要功能。系统的设计模式如图 2-2 所示。图 2-2 系统设计模式2.3 系统流程图图 2-3 系统流程图流程说明：1）系统提示用户输入用户名和密码。2）推断用户是否具有相应的权限。3）根据不同的身份分配不同的权限。2.4 系统持久层设计数据持久层的设计目标是为整个项目提供一个高层、统一、安全和并发的数据持久机制。完成对各种数据进...
