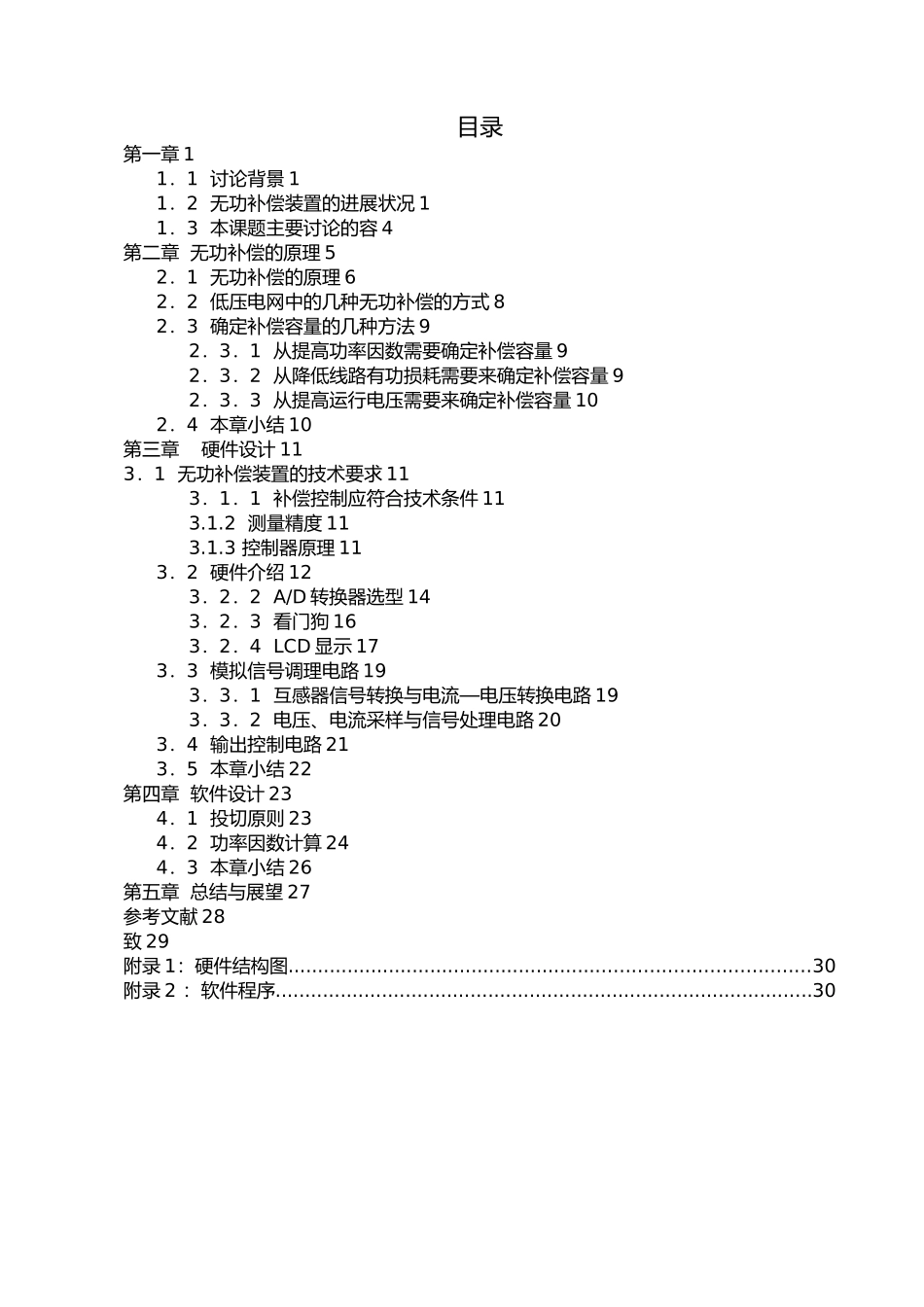

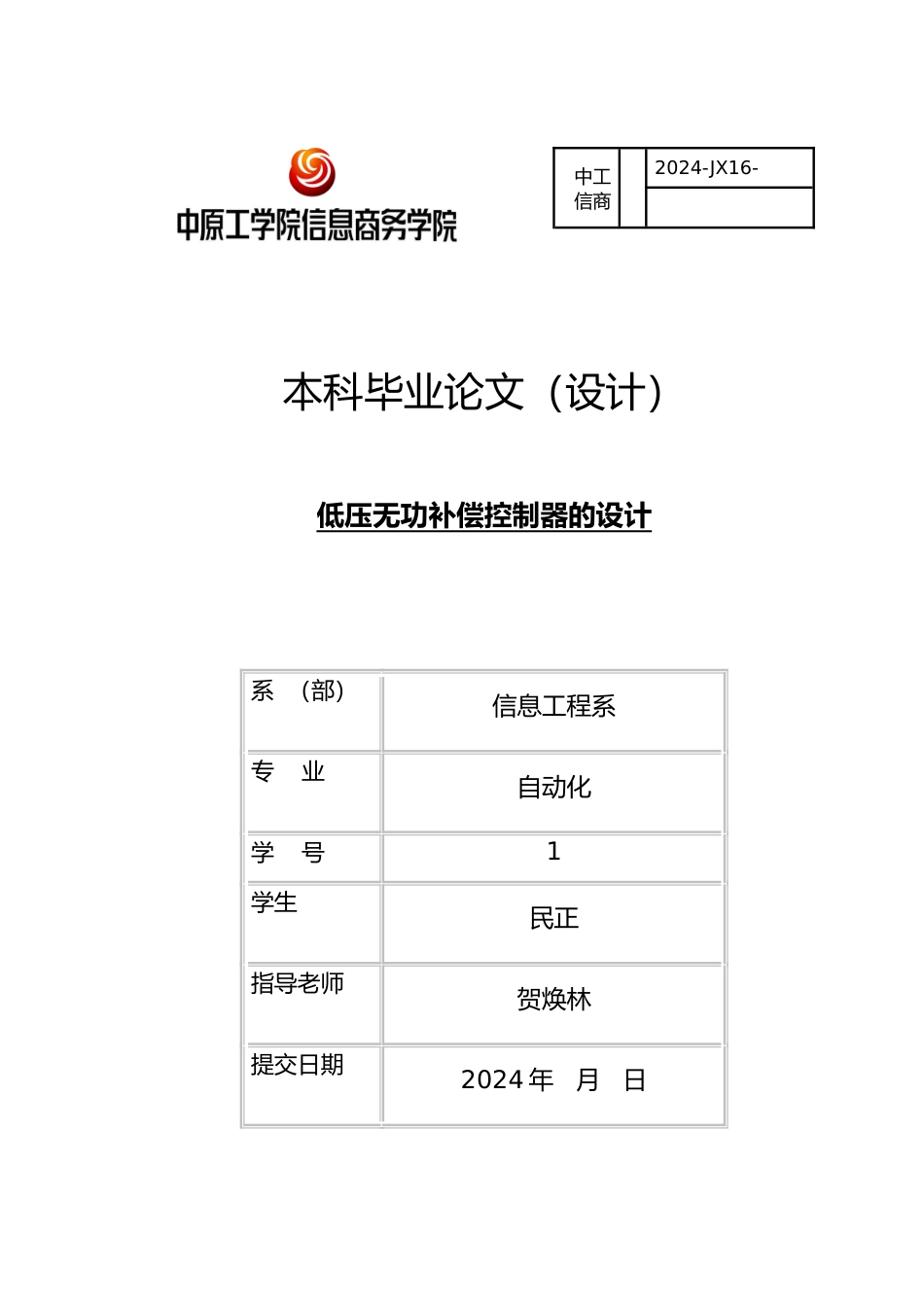

本科毕业论文（设计）低压无功补偿控制器的设计系 （部）信息工程系专 业自动化学 号1学生民正指导老师贺焕林提交日期2024 年 月 日中工信商2024-JX16-目录第一章 11．1 讨论背景 11．2 无功补偿装置的进展状况 11．3 本课题主要讨论的容 4第二章 无功补偿的原理 52．1 无功补偿的原理 62．2 低压电网中的几种无功补偿的方式 82．3 确定补偿容量的几种方法 92．3．1 从提高功率因数需要确定补偿容量 92．3．2 从降低线路有功损耗需要来确定补偿容量 92．3．3 从提高运行电压需要来确定补偿容量 102．4 本章小结 10第三章 硬件设计 113．1 无功补偿装置的技术要求 113．1．1 补偿控制应符合技术条件 113.1.2 测量精度 113.1.3 控制器原理 113．2 硬件介绍 123．2．2 A/D 转换器选型 143．2．3 看门狗 163．2．4 LCD 显示 173．3 模拟信号调理电路 193．3．1 互感器信号转换与电流—电压转换电路 193．3．2 电压、电流采样与信号处理电路 203．4 输出控制电路 213．5 本章小结 22第四章 软件设计 234．1 投切原则 234．2 功率因数计算 244．3 本章小结 26第五章 总结与展望 27参考文献 28致 29附录 1：硬件结构图........................................................................................30附录 2 ：软件程序...........................................................................................30摘 要本课题讨论以低压电网无功补偿改造为背景，研制了一种低压无功功率补偿控制器。作为一种非实时的无功补偿装置，该装置以定时的电网监测数据为依据，以城镇低压网(220V)的无功补偿为对象。本文主要讨论了无功补偿对电网性能的改善，以与控制器的软硬件的配置。系统采纳单片机，该单片机是美国 ATMEL 公司生产的低电压，高性能的 CMOS 8 位单片机，具有运算速度高，实时性好的特点；软件则使用汇编语言进行编译；人机操作界面采纳 LCD 显示,显示效果较好；A/D 转换采纳，是一款比较有用的 A/D 转换装置。该装置可跟踪电网无功功率的变化并自动补偿,实现了无功补偿装置的优化运行,具有体积小、原理简单、智能投切等优点。关键词：无功补偿，单片机，低电压Design of low voltage reactive power compensation controllerAbstractWhat this article studies is based on the alteration of reactive power comp...
