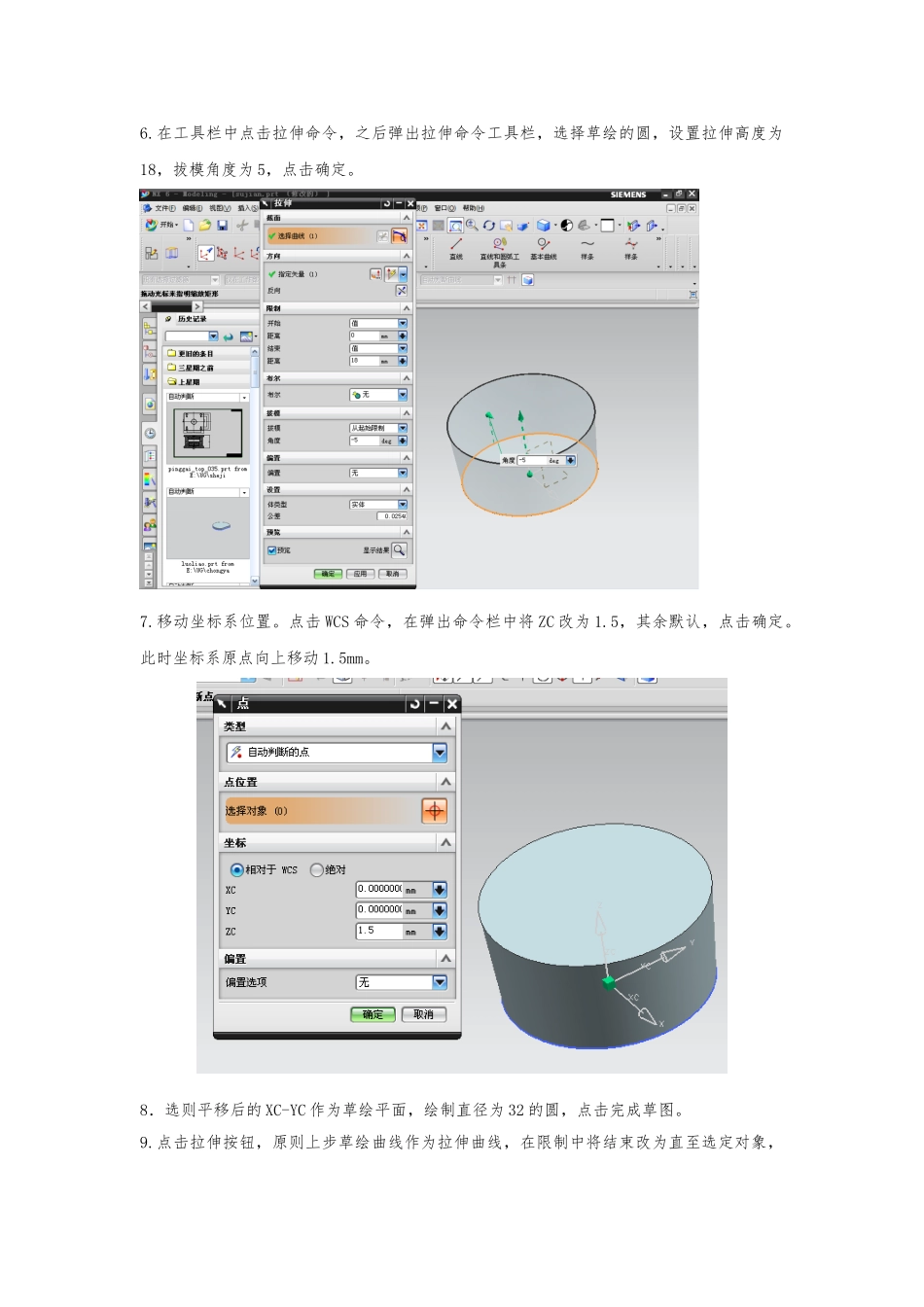

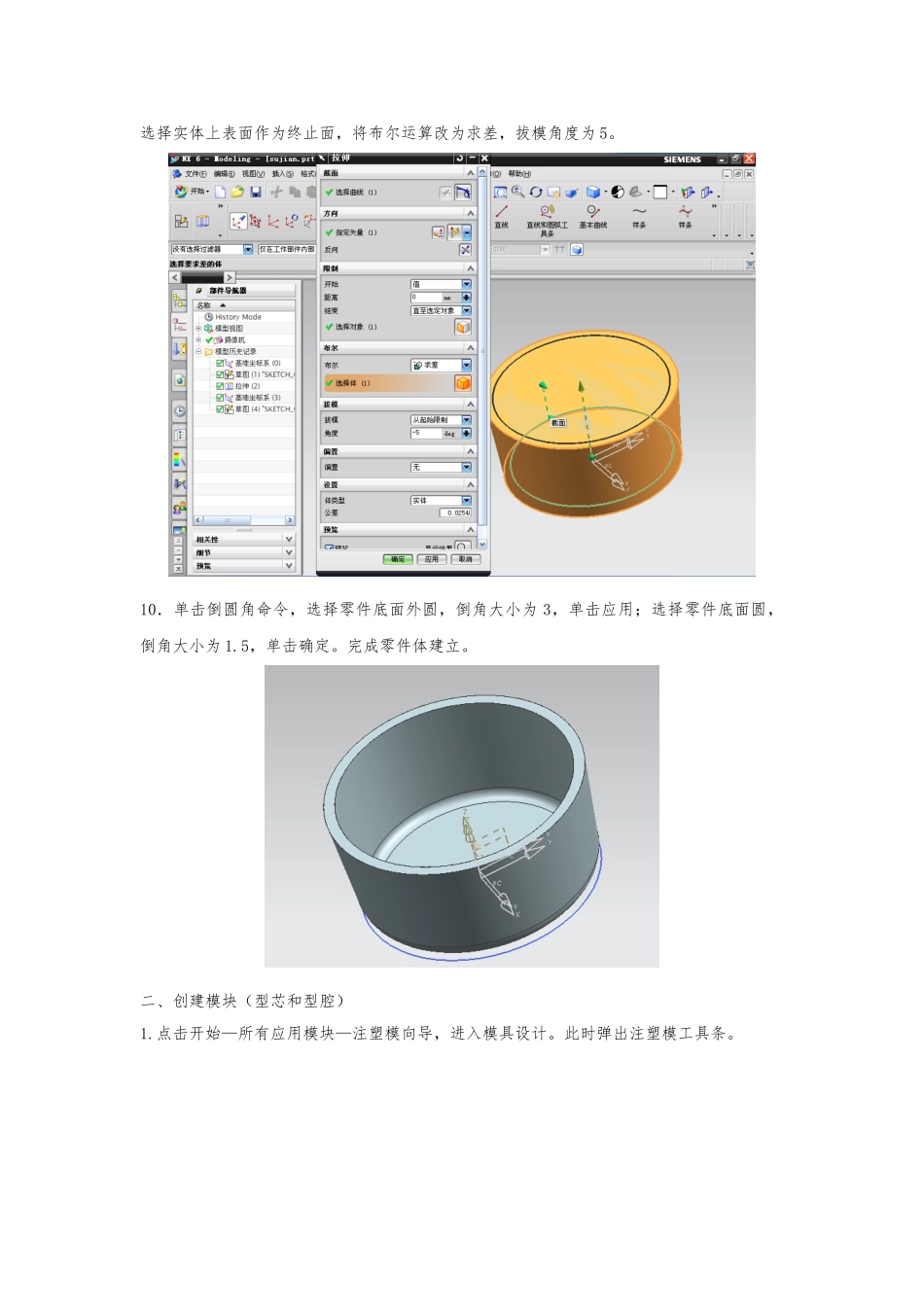

3.4 使用 UG 进行塑料模具设计一、建立塑料制件模型1.双击 UG 图标，打开 UG 软件。2.新建文件，选择模型模块，更改文件名称为 sujian，并选择相应目录文件夹，点击确定按钮。3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。4.单击圆命令，以坐标系中心为原点，绘制直径为 35 的圆。5.绘制草图后，选择完成草图命令。6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为 5，点击确定。7.移动坐标系位置。点击 WCS 命令，在弹出命令栏中将 ZC 改为 1.5，其余默认，点击确定。此时坐标系原点向上移动 1.5mm。8．选则平移后的 XC-YC 作为草绘平面，绘制直径为 32 的圆，点击完成草图。9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为 5。10．单击倒圆角命令，选择零件底面外圆，倒角大小为 3，单击应用；选择零件底面圆，倒角大小为 1.5，单击确定。完成零件体建立。二、创建模块（型芯和型腔）1.点击开始—所有应用模块—注塑模向导，进入模具设计。此时弹出注塑模工具条。2.点击项目初始化项目，进行初始设计，将材料改为 ABS，其余默认，点击确定。3.由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。点击 WCS 动态，将 Z轴改为向下，点击鼠标中键确定。4.建立模具工作坐标。点击模具 CSYS，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。5.点击工件按钮，将开始设为 15，结束设为 25，单击确定。6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。7.选择编辑分型线按钮，创建分型线。弹出分型线对话框，选择自动搜索分型线，点击确定。弹出对话框，点击选择体，选择零件，点击确定。完成分型线的建立。8.建立分型面。点击创建/编辑分型面按钮，弹出创建分型面对话框，点击创建分型面，在弹出的分型面对话框中选择扩大的曲面，在弹出的对话框中拖动滚动条，增大分型面大小创建结果如图所示。9.建立型腔和型芯区域。点击抽取区域和分型线按钮，弹出抽取区域对话框，选择 Cavity region，在设置中选择创建区域，点击搜索区域，弹出搜索区域对话框，选择型腔区域任意一个面，点击确定，完成型腔区域创建。同理，完成模具型芯区域的创建。10.创建模具...
