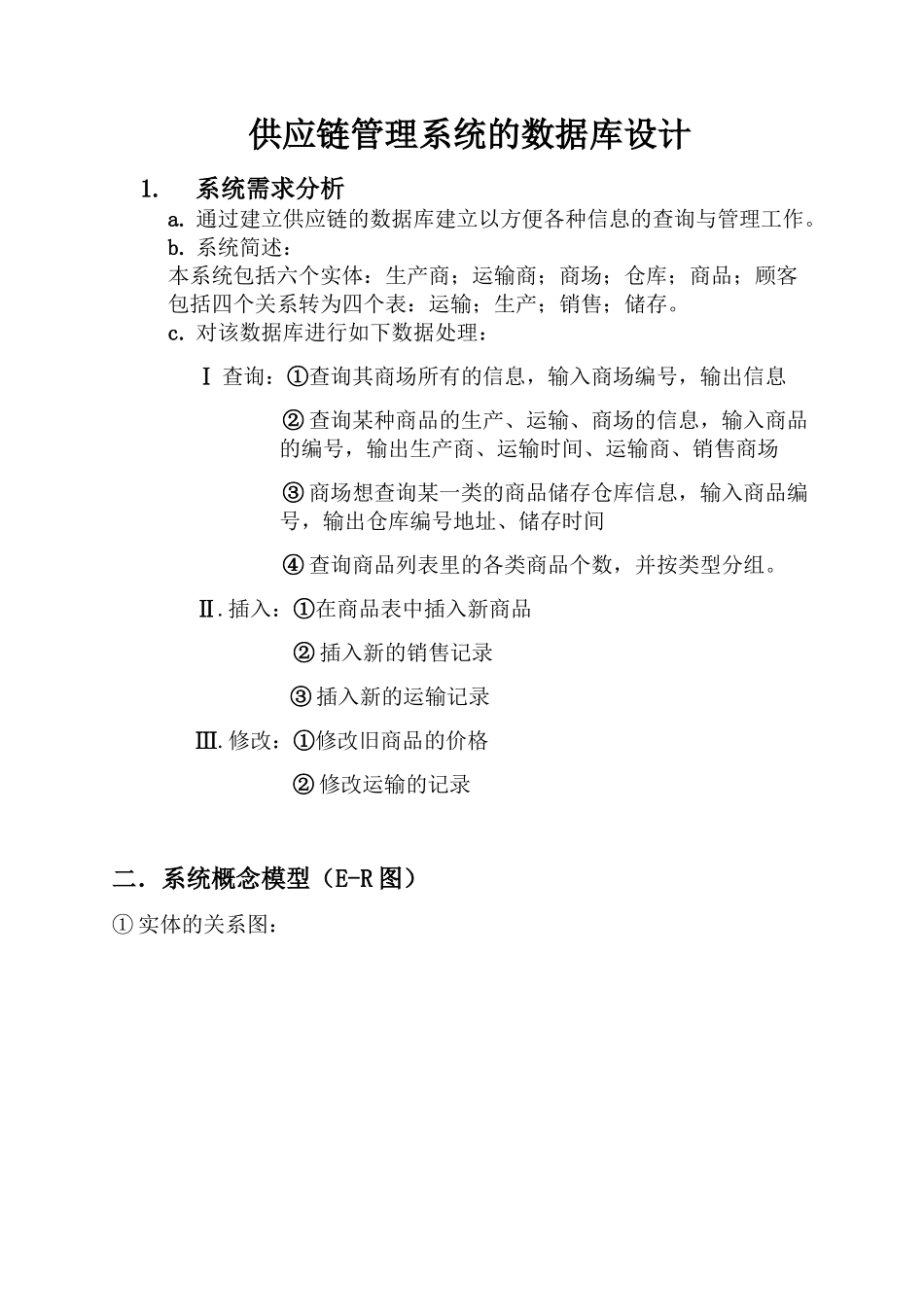

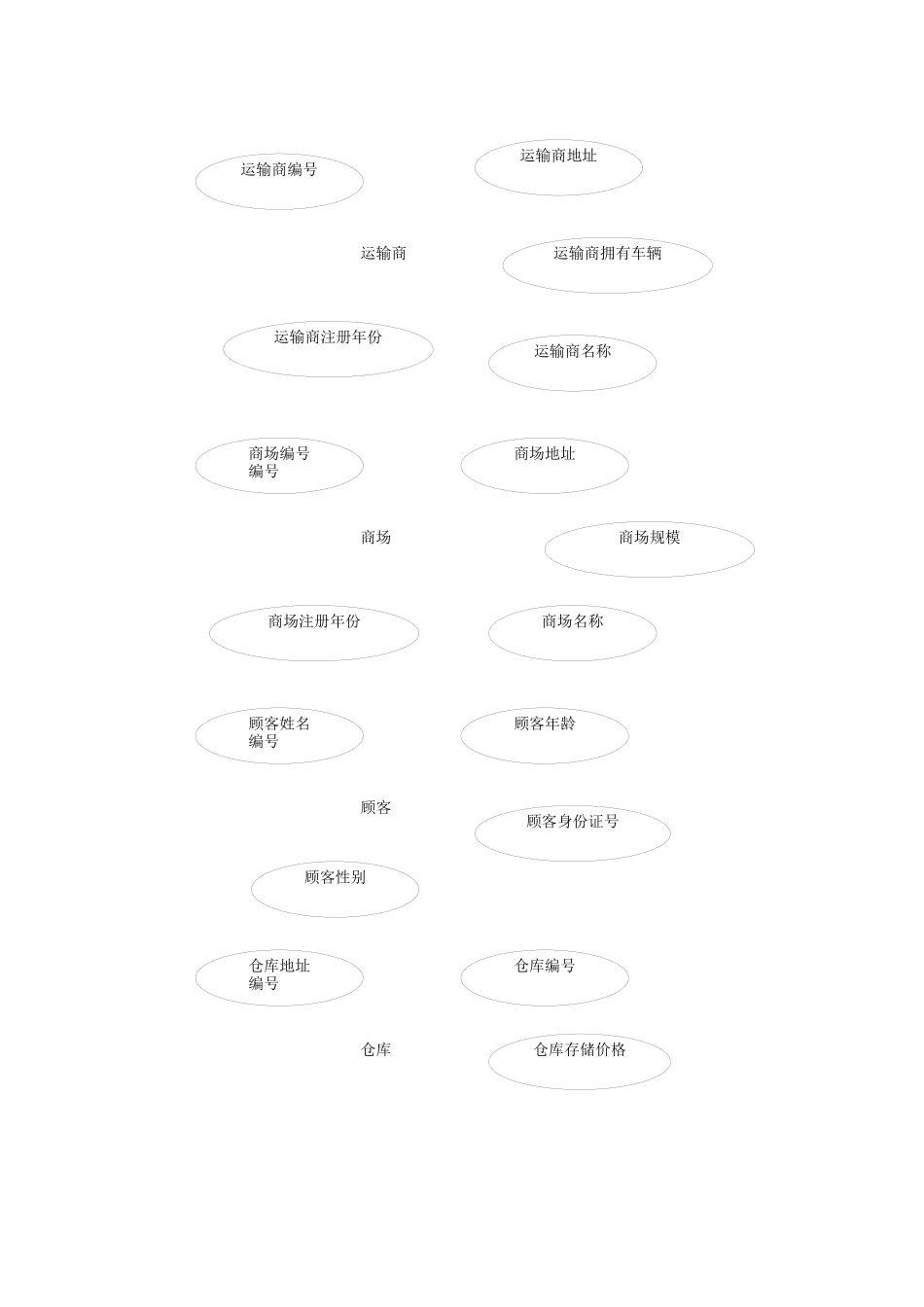

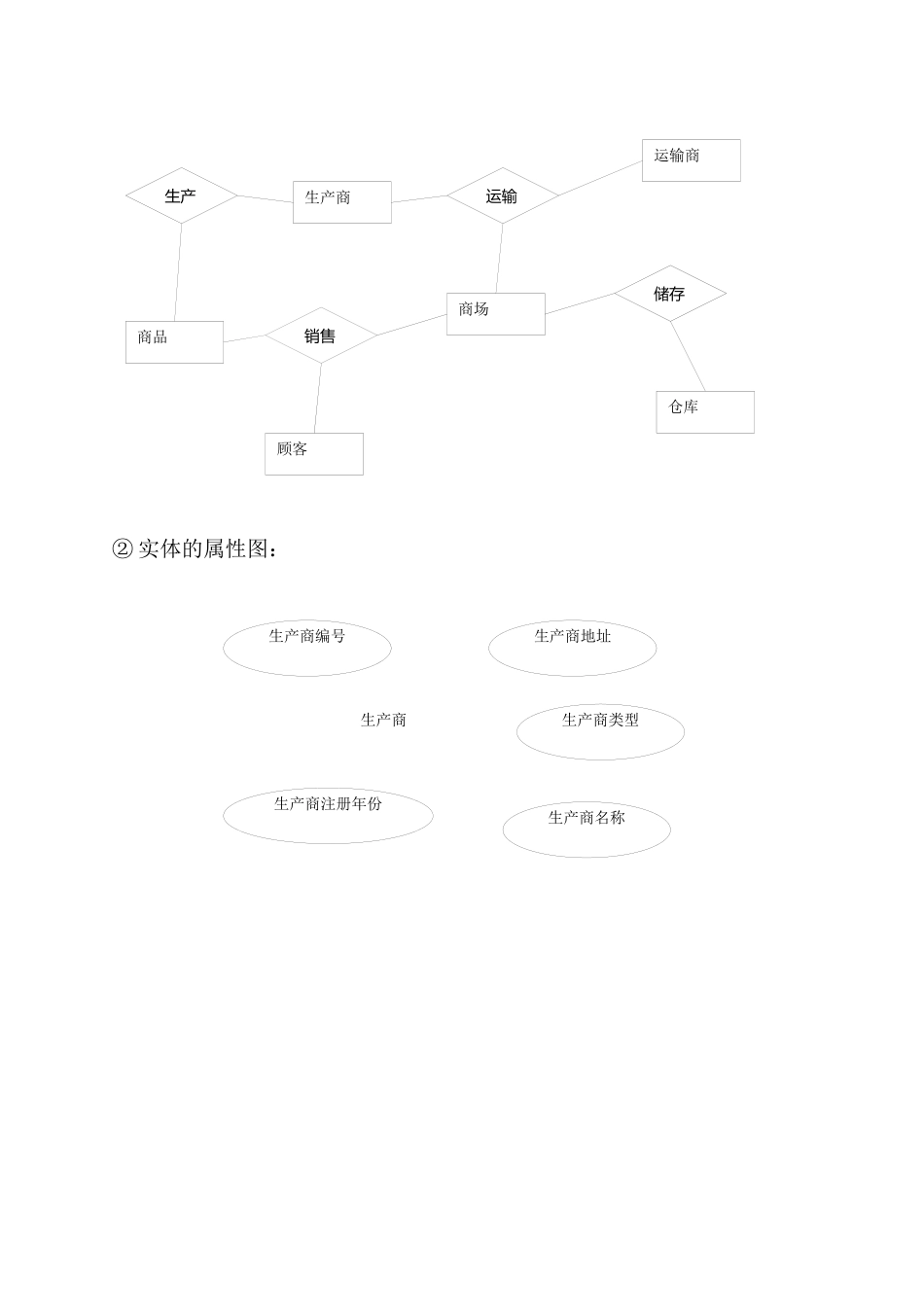

供应链管理系统的数据库设计1.系统需求分析a. 通过建立供应链的数据库建立以方便各种信息的查询与管理工作。b. 系统简述：本系统包括六个实体：生产商；运输商；商场；仓库；商品；顾客包括四个关系转为四个表：运输；生产；销售；储存。c. 对该数据库进行如下数据处理：Ⅰ 查询：①查询其商场所有的信息，输入商场编号，输出信息 ② 查询某种商品的生产、运输、商场的信息，输入商品的编号，输出生产商、运输时间、运输商、销售商场 ③ 商场想查询某一类的商品储存仓库信息，输入商品编号，输出仓库编号地址、储存时间 ④ 查询商品列表里的各类商品个数，并按类型分组。Ⅱ.插入：①在商品表中插入新商品 ② 插入新的销售记录③ 插入新的运输记录Ⅲ.修改：①修改旧商品的价格② 修改运输的记录二．系统概念模型（E-R 图）① 实体的关系图：运输生产商顾客商品仓库商场运输商生产销售储存生产商地址生产商生产商类型生产商名称生产商编号生产商注册年份② 实体的属性图：运输商地址运输商运输商名称运输商编号运输商注册年份运输商拥有车辆商场地址商场商场名称商场编号编号商场注册年份商场规模顾客年龄顾客顾客性别顾客姓名编号顾客身份证号仓库仓库编号仓库地址编号仓库存储价格商品商品编号商品名称编号商品价格商品类型生产商编号商品编号生产时间生产编号生产运输编号编号地址运输时间商场编号生产商编号运输商编号运输商品编号③ 关系属性图：顾客身份证号商品编号销售时间销售编号销售商场编号仓库编号编号地址储存编号时间所属商场储存时间编号储存商品编号三、关系模式（加下划线的是主键）① 生产商关系：（生产商编号，生产商名称，生产商地址，生产商类型，生产商注册年份）② 运输商关系：（运输商编号，运输商名称，运输商注册年份，运输商地址，运输商车辆数）③ 商场关系：(商场编号, 商场名称, 商场注册年份, 商场地址, 商场规模)④ 顾客关系：(顾客身份证号, 顾客姓名, 顾客年龄,顾客性别)⑤ 仓库关系：(仓库编号, 仓库地址, 仓库存储价格)⑥ 商品关系：(商品编号, 商品名称, 商品价格, 商品类型)⑦ 生产关系：(生产编号, 商品编号,生产商编号, 生产时间)⑧ 运输关系：(运输编号, 商场编号, 生产商编号, 商品编号, 运输时间, 运输商编号)⑨ 销售关系：(顾客身份证号, 商场编号, 商品编号, 销售编号, 销售时间)⑩ 储存关系：(储存编号, 商品编号, 仓库编号, 储存时间,所属...
