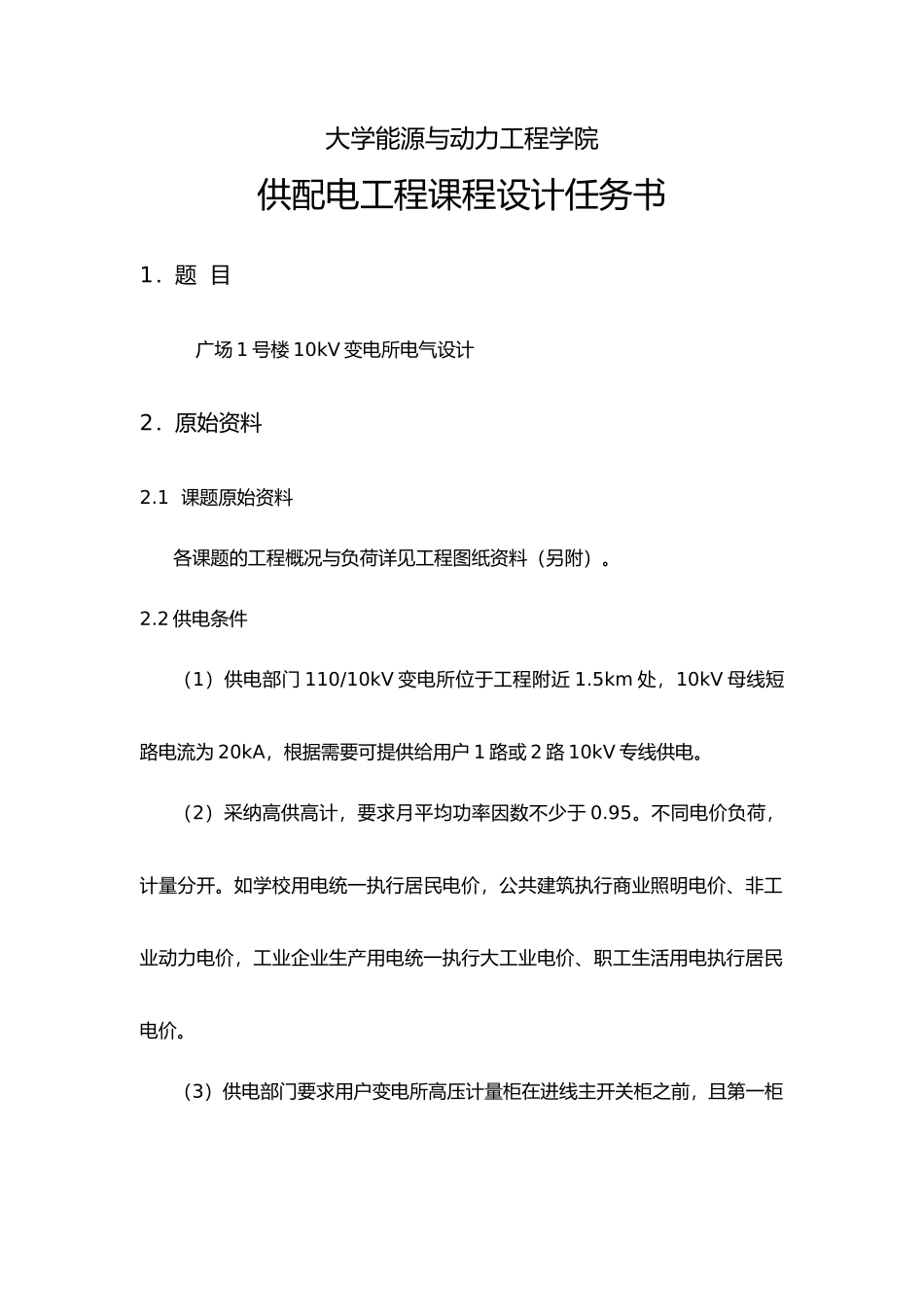

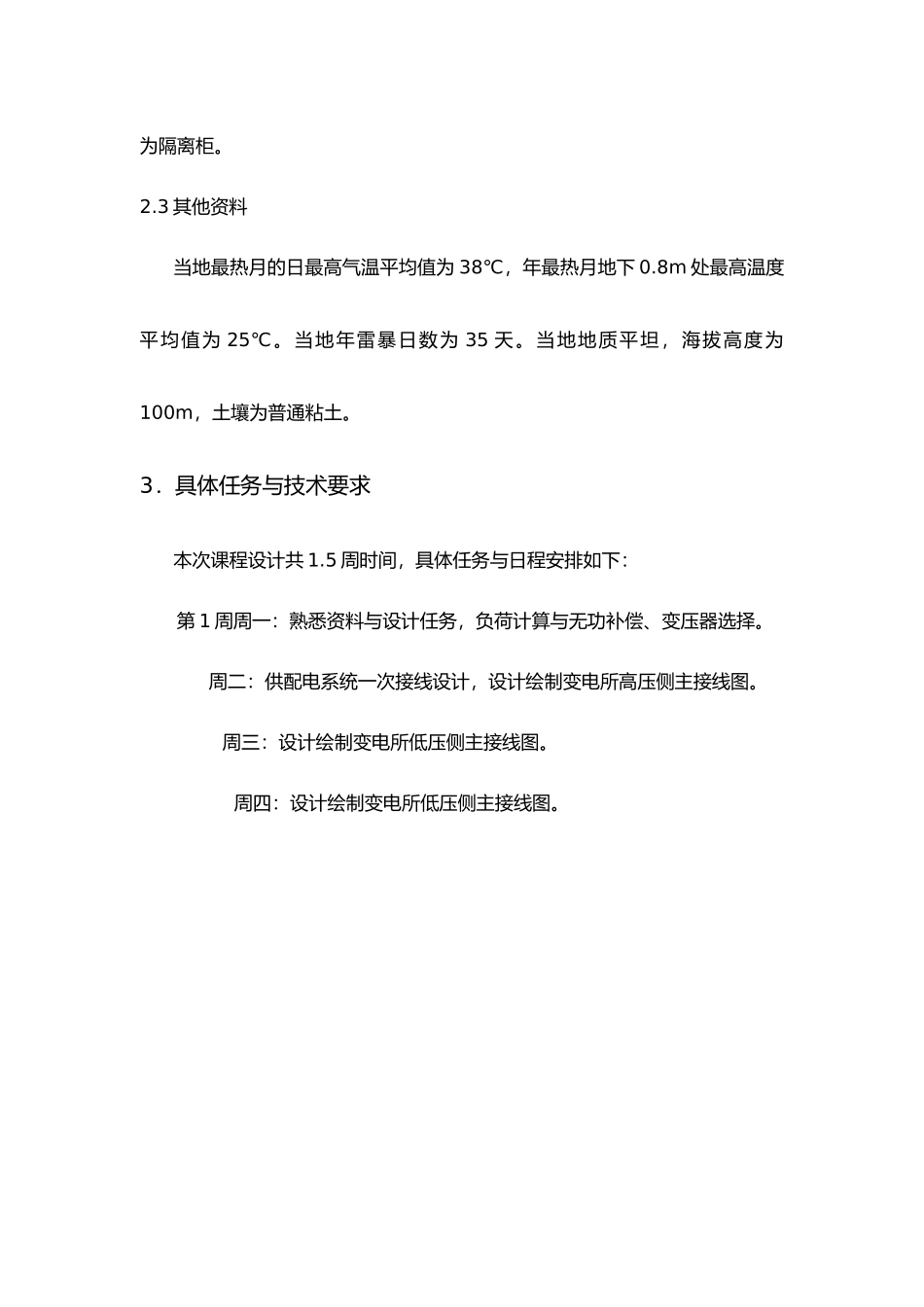

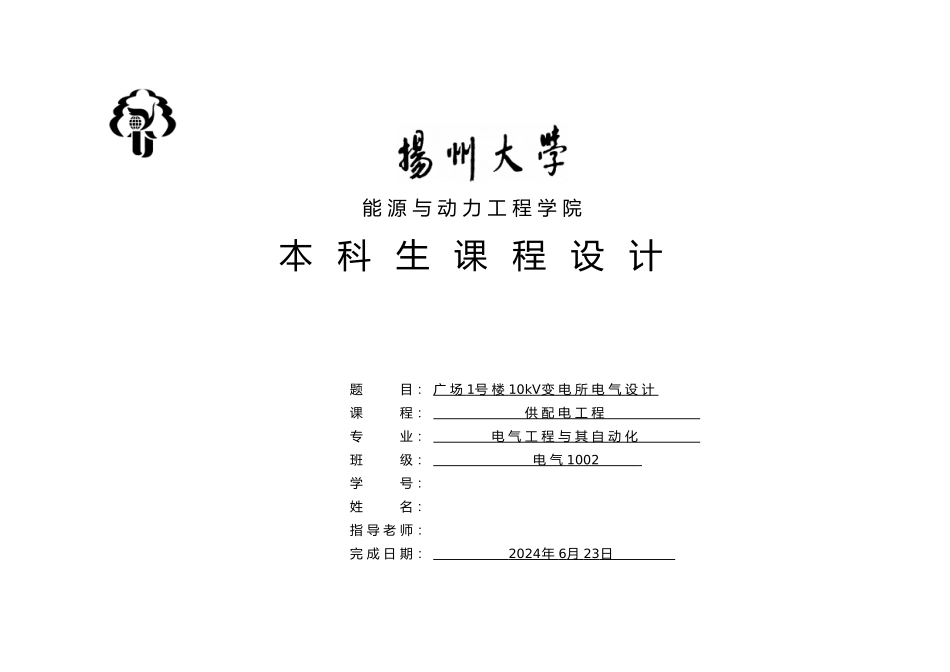

能 源 与 动 力 工 程 学 院本 科 生 课 程 设 计题 目 : 广 场 1 号 楼 10kV 变 电 所 电 气 设 计 课 程 : 供 配 电 工 程 专 业 : 电 气 工 程 与 其 自 动 化 班 级 : 电 气 1002 学 号 :姓 名 :指 导 老 师 :完 成 日 期 : 2024 年 6 月 23 日 大学能源与动力工程学院供配电工程课程设计任务书1.题 目广场 1 号楼 10kV 变电所电气设计2.原始资料2.1 课题原始资料各课题的工程概况与负荷详见工程图纸资料(另附)。2.2 供电条件(1)供电部门 110/10kV 变电所位于工程附近 1.5km 处,10kV 母线短路电流为 20kA,根据需要可提供给用户 1 路或 2 路 10kV 专线供电。(2)采纳高供高计,要求月平均功率因数不少于 0.95。不同电价负荷,计量分开。如学校用电统一执行居民电价,公共建筑执行商业照明电价、非工业动力电价,工业企业生产用电统一执行大工业电价、职工生活用电执行居民电价。(3)供电部门要求用户变电所高压计量柜在进线主开关柜之前,且第一柜为隔离柜。2.3 其他资料当地最热月的日最高气温平均值为 38℃,年最热月地下 0.8m 处最高温度平均值为 25℃。当地年雷暴日数为 35 天。当地地质平坦,海拔高度为100m,土壤为普通粘土。3.具体任务与技术要求本次课程设计共 1.5 周时间,具体任务与日程安排如下:第 1 周周一:熟悉资料与设计任务,负荷计算与无功补偿、变压器选择。 周二:供配电系统一次接线设计,设计绘制变电所高压侧主接线图。 周三:设计绘制变电所低压侧主接线图。周四:设计绘制变电所低压侧主接线图。周五:设计绘制变电所电气平面布置图。第 2 周周一:短路电流计算,高低压电器与电线电缆选择计算。 周二:编制设计报告正文(设计说明书、计算书)电子版。 周三:整理打印设计报告,交设计成果。要求根据设计任务与工程实际情况,根据安全可靠、技术先进、经济合理的要求,独立完成 10kV 变电所的电气设计(变电所出线部分设计分工合作完成)。设计深度应达到初步设计要求,制图应符合国家规要求。4.实物容与要求课程设计报告文本容包括:1.封面;2.任务书;3.目录;4.正文;5.致;6.参考文献;7.附录(课程设计有关图纸)。4.1 设计报告正文容(1)工程概况与设计依据(2)负荷计算与无功补偿设计(3)供配电系统一次接线设计(4)变电所设计(5)短路计算与高低压电器选择(...
