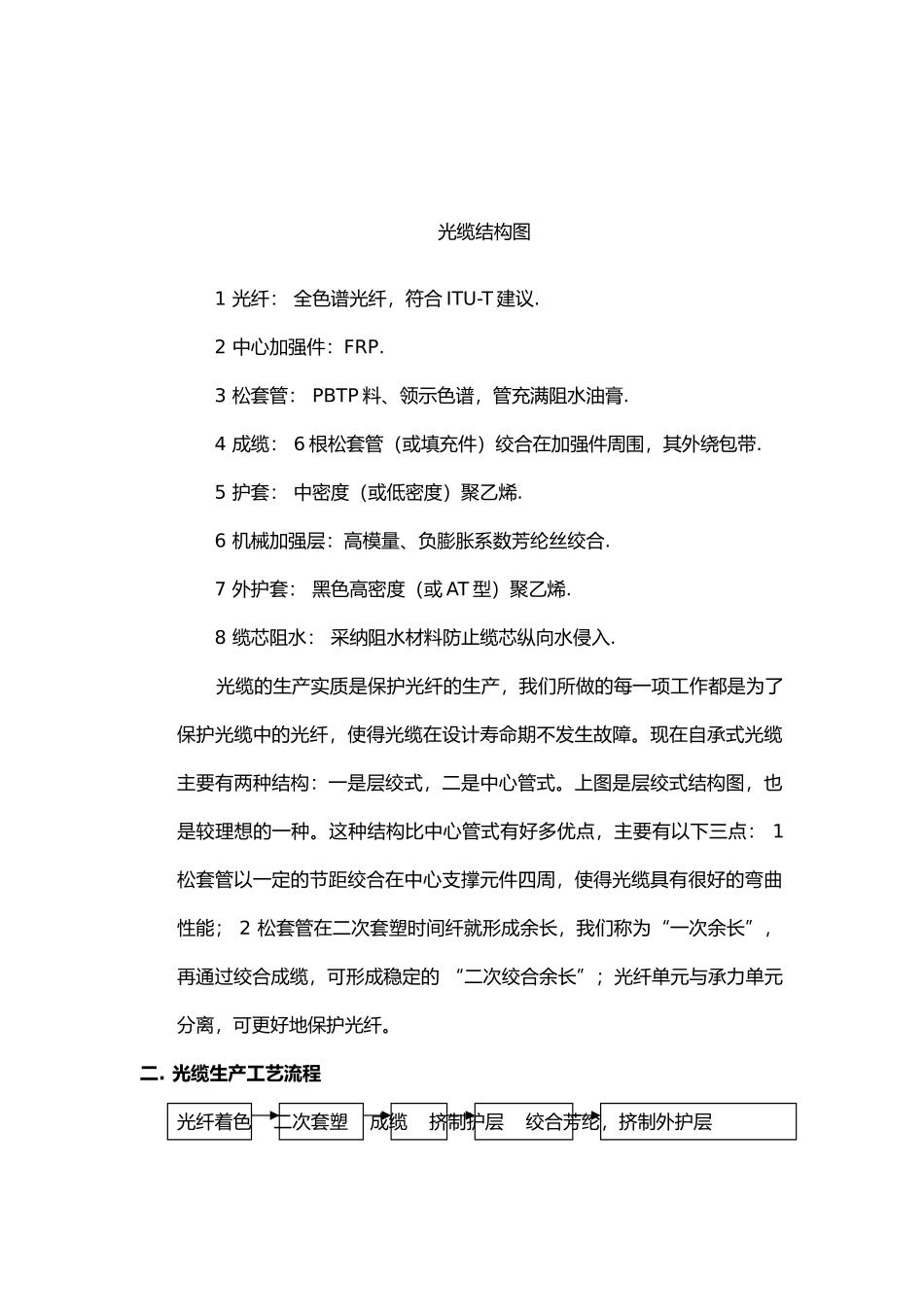

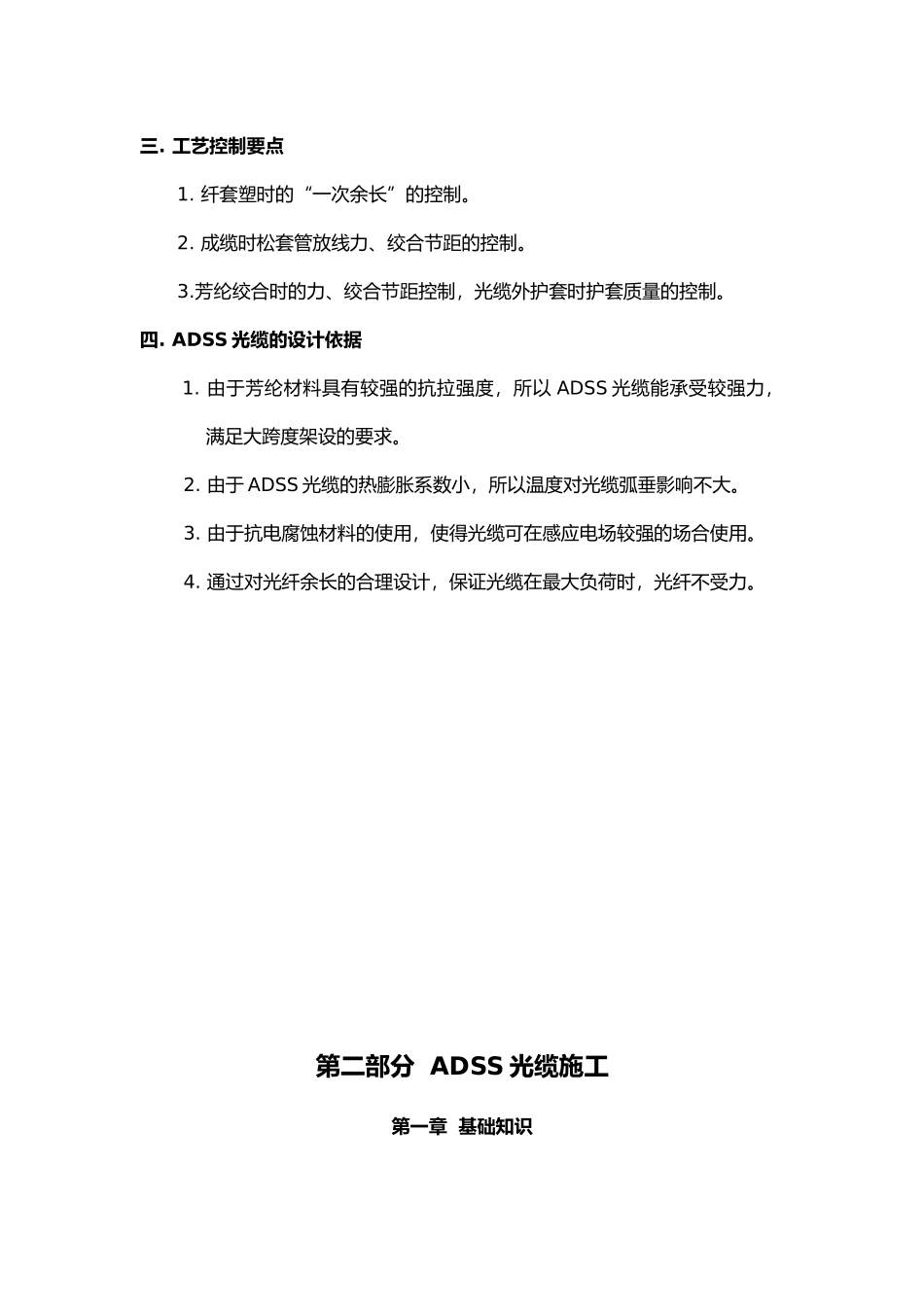

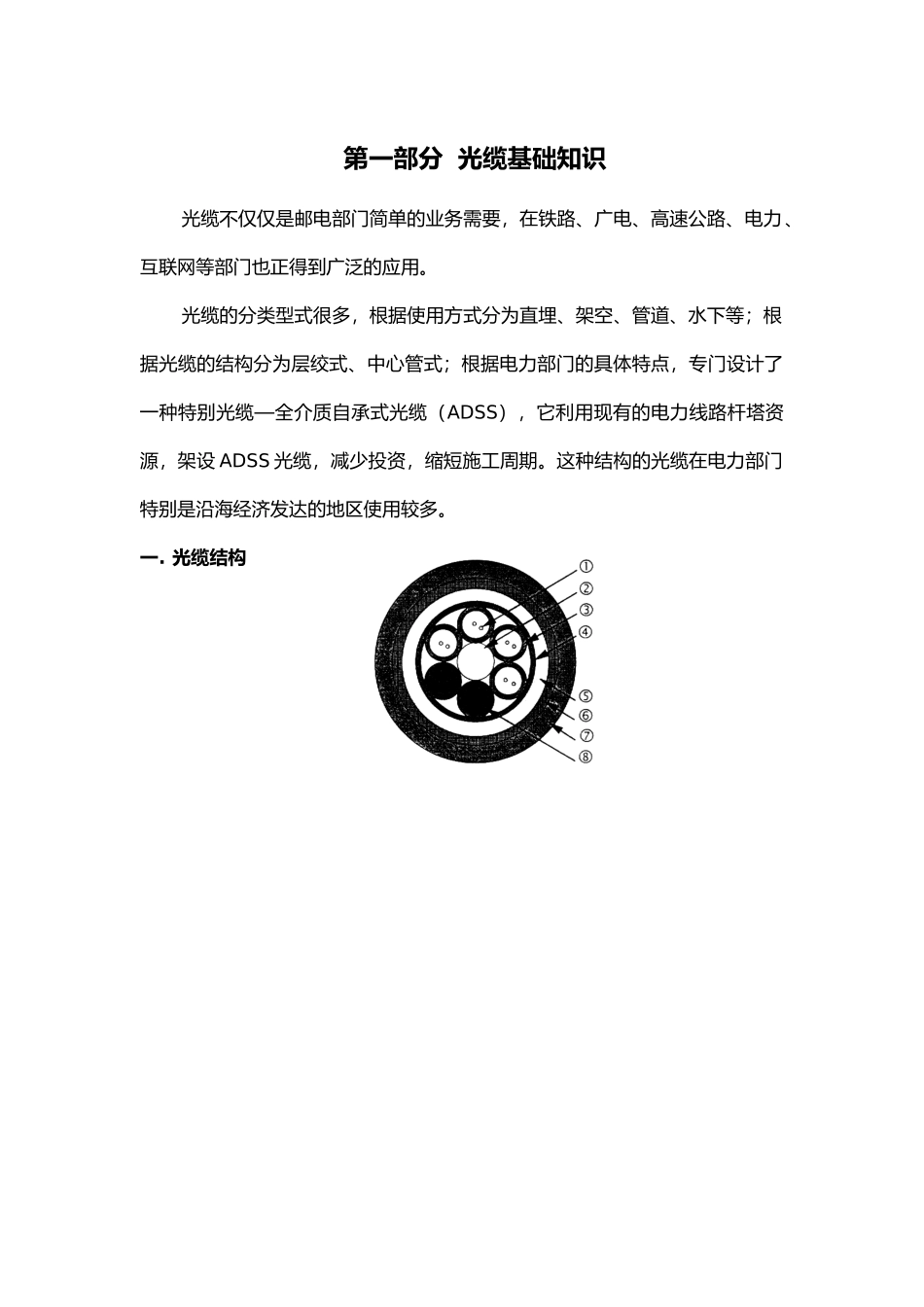

第一部分 光缆基础知识光缆不仅仅是邮电部门简单的业务需要,在铁路、广电、高速公路、电力、互联网等部门也正得到广泛的应用。光缆的分类型式很多,根据使用方式分为直埋、架空、管道、水下等;根据光缆的结构分为层绞式、中心管式;根据电力部门的具体特点,专门设计了一种特别光缆—全介质自承式光缆(ADSS),它利用现有的电力线路杆塔资源,架设 ADSS 光缆,减少投资,缩短施工周期。这种结构的光缆在电力部门特别是沿海经济发达的地区使用较多。一. 光缆结构光缆结构图1 光纤: 全色谱光纤,符合 ITU-T 建议.2 中心加强件:FRP.3 松套管: PBTP 料、领示色谱,管充满阻水油膏.4 成缆: 6 根松套管(或填充件)绞合在加强件周围,其外绕包带.5 护套: 中密度(或低密度)聚乙烯.6 机械加强层:高模量、负膨胀系数芳纶丝绞合.7 外护套: 黑色高密度(或 AT 型)聚乙烯.8 缆芯阻水: 采纳阻水材料防止缆芯纵向水侵入.光缆的生产实质是保护光纤的生产,我们所做的每一项工作都是为了保护光缆中的光纤,使得光缆在设计寿命期不发生故障。现在自承式光缆主要有两种结构:一是层绞式,二是中心管式。上图是层绞式结构图,也是较理想的一种。这种结构比中心管式有好多优点,主要有以下三点: 1松套管以一定的节距绞合在中心支撑元件四周,使得光缆具有很好的弯曲性能; 2 松套管在二次套塑时间纤就形成余长,我们称为“一次余长”,再通过绞合成缆,可形成稳定的 “二次绞合余长”;光纤单元与承力单元分离,可更好地保护光纤。二. 光缆生产工艺流程光纤着色 二次套塑 成缆 挤制护层 绞合芳纶,挤制外护层三. 工艺控制要点1. 纤套塑时的“一次余长”的控制。2. 成缆时松套管放线力、绞合节距的控制。3.芳纶绞合时的力、绞合节距控制,光缆外护套时护套质量的控制。四. ADSS 光缆的设计依据1. 由于芳纶材料具有较强的抗拉强度,所以 ADSS 光缆能承受较强力,满足大跨度架设的要求。2. 由于 ADSS 光缆的热膨胀系数小,所以温度对光缆弧垂影响不大。3. 由于抗电腐蚀材料的使用,使得光缆可在感应电场较强的场合使用。4. 通过对光纤余长的合理设计,保证光缆在最大负荷时,光纤不受力。第二部分 ADSS 光缆施工第一章 基础知识第 1 节 光缆挂点的选择一. ADSS 光缆挂点选择原则1. 由于高压感应电场对光缆有强烈的电腐蚀,所以光缆挂点应选择在场强较小的位置:AT 护套≤20KV/mPE 护套≤12KV/m2....
