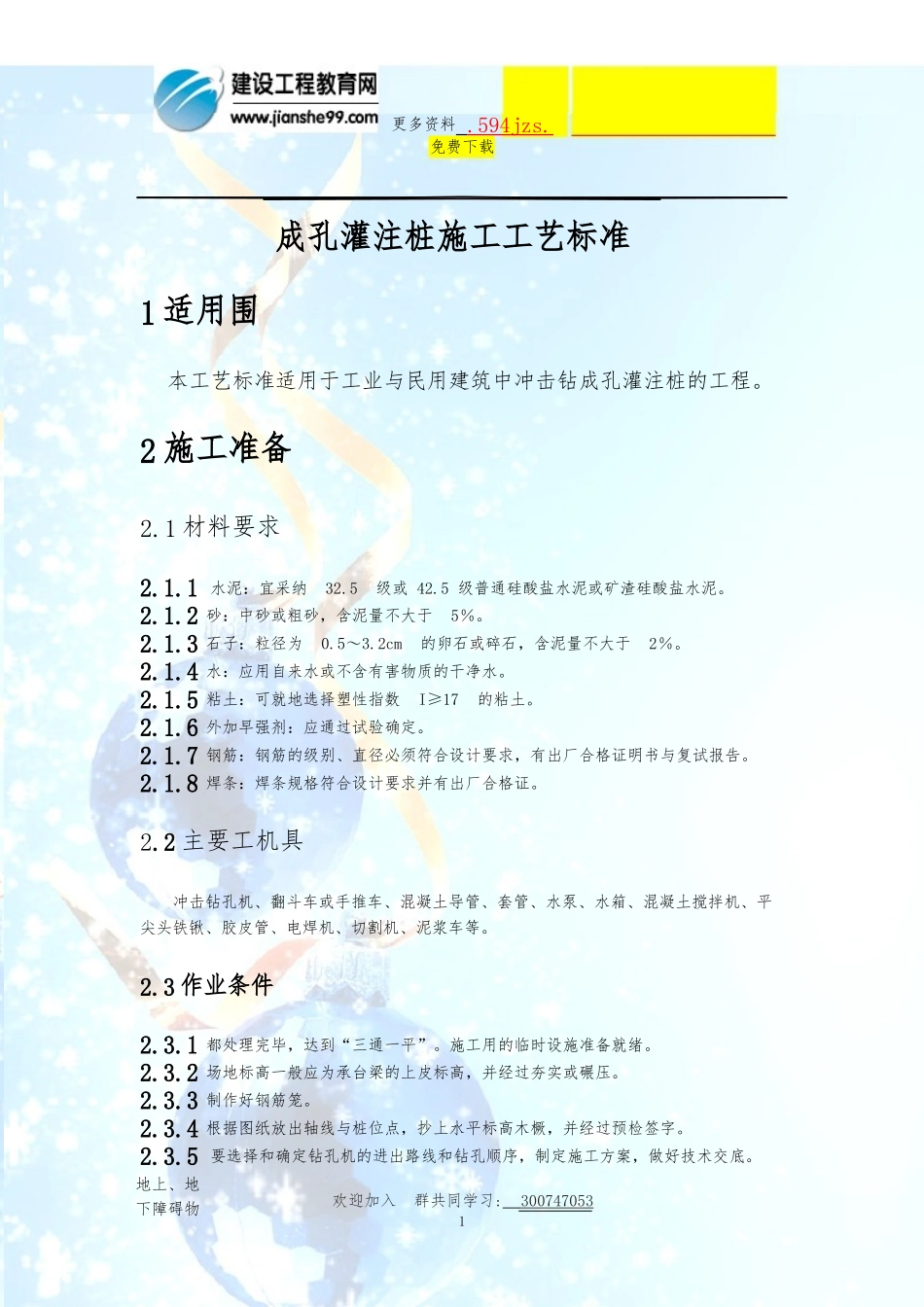

冲击钻成孔灌注桩施工工艺标准

更多资料 .594jzs. 免费下载成孔灌注桩施工工艺标准1 适用围本工艺标准适用于工业与民用建筑中冲击钻成孔灌注桩的工程。2 施工准备2.1 材料要求2.1.12.1.22.1.32.1.42.1.52.1.62.1.72.1.8水泥：宜采纳 32.5 级或 42.5 级普通硅酸盐水泥或矿渣硅酸盐水泥。砂：中砂或粗砂，含泥量不大于 5％。石子：粒径为 0.5～3.2cm 的卵石或碎石，含泥量不大于 2％。水：应用自来水或不含有害物质的干净水。粘土：可就地选择塑性指数 I≥17 的粘土。外加早强剂：应通过试验确定。钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书与复试报告。焊条：焊条规格符合设计要求并有出厂合格证。2.2 主要工机具冲击钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、混凝土搅拌机、平尖头铁锹、胶皮管、电焊机、切割机、泥浆车等。2.3 作业条件2.3.12.3.22.3.32.3.42.3.5地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。制作好钢筋笼。根据图纸放出轴线与桩位点，抄上水平标高木橛，并经过预检签字。要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。欢迎加入 群共同学习: 300747053 1 筋笼2.3.6更多资料 .594jzs. 免费下载正式施工前应做成孔试验，数量不少于两根。2.4 作业人员2.4.12.4.2主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工钻机操作工和电工应持证上岗，其于工种接受安全和技术培训，并进行施工技术交底。3 操作工艺3.1 工艺流程：材料进场钢筋笼制作钢笼检验放线定位钻孔机就位调平埋设护筒注水钻孔排渣清孔吊放钢二次清孔插入混凝土导管浇注混凝土拔出导管成桩移机塌落度测试欢迎加入 群共同学习: 300747053 2更多资料 .594jzs. 免费下载砼搅拌材料进场3.2 操作工艺3.2.13.2.23.2.3甲方完成施工区的三通一平工作，根据甲方提供资料完成施工方案编写。测量定位：根据设计桩位图纸用全站仪放出桩位。钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录。3.2.4埋设护筒：在孔口埋设圆形 6-8mm 钢板护筒，护筒径应比钻头直径大 200mm，深为 1.2-1.5m，然后冲击钻机就位，冲击钻应对准护筒中心，要求偏差不大于±20mm。3.2.53.2.6钻孔与注水：调直机架挺杆，开动机器钻进，...
