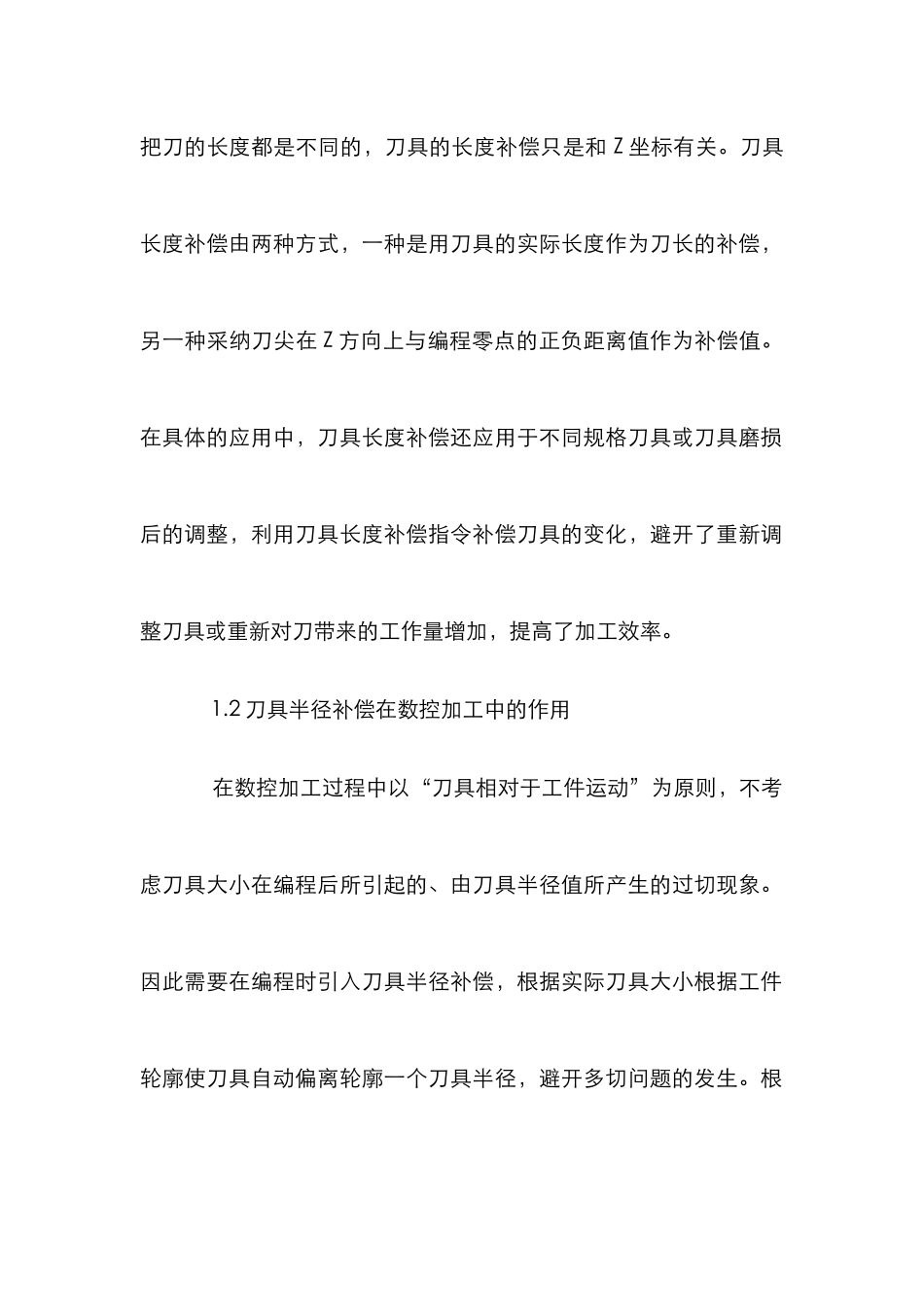

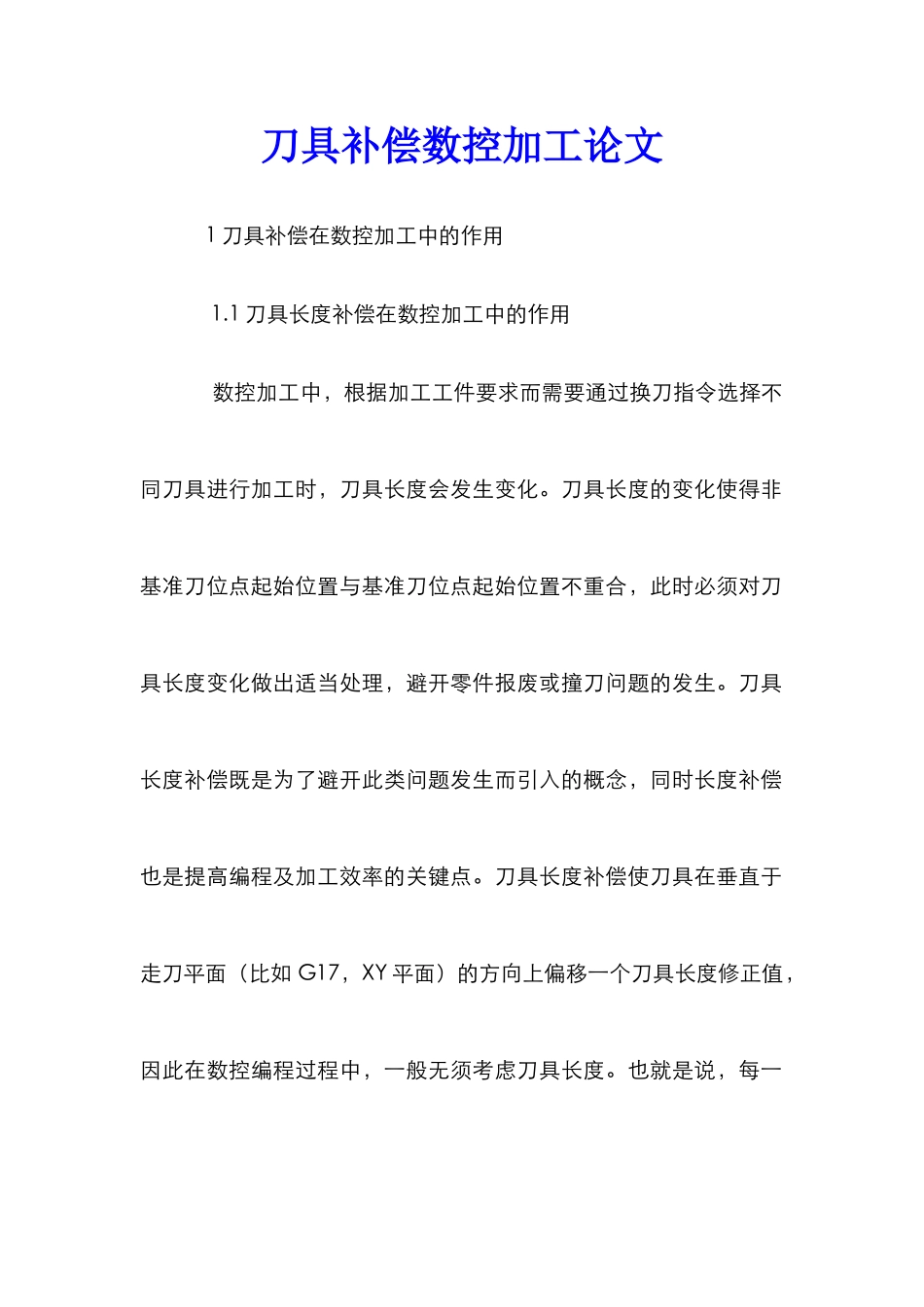

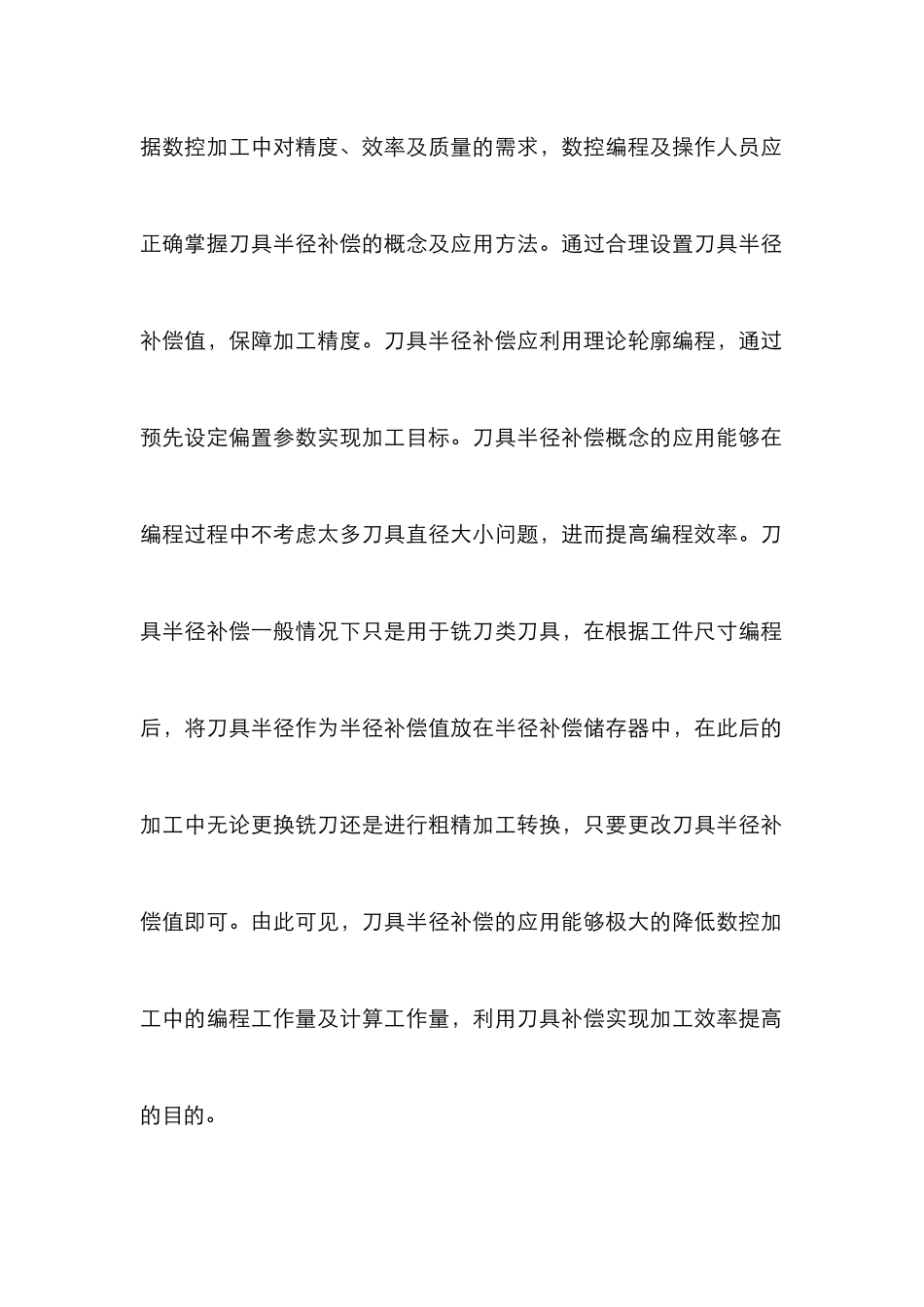

刀具补偿数控加工论文 1 刀具补偿在数控加工中的作用 1.1 刀具长度补偿在数控加工中的作用 数控加工中,根据加工工件要求而需要通过换刀指令选择不同刀具进行加工时,刀具长度会发生变化。刀具长度的变化使得非基准刀位点起始位置与基准刀位点起始位置不重合,此时必须对刀具长度变化做出适当处理,避开零件报废或撞刀问题的发生。刀具长度补偿既是为了避开此类问题发生而引入的概念,同时长度补偿也是提高编程及加工效率的关键点。刀具长度补偿使刀具在垂直于走刀平面(比如 G17,XY 平面)的方向上偏移一个刀具长度修正值,因此在数控编程过程中,一般无须考虑刀具长度。也就是说,每一把刀的长度都是不同的,刀具的长度补偿只是和 Z 坐标有关。刀具长度补偿由两种方式,一种是用刀具的实际长度作为刀长的补偿,另一种采纳刀尖在 Z 方向上与编程零点的正负距离值作为补偿值。在具体的应用中,刀具长度补偿还应用于不同规格刀具或刀具磨损后的调整,利用刀具长度补偿指令补偿刀具的变化,避开了重新调整刀具或重新对刀带来的工作量增加,提高了加工效率。 1.2 刀具半径补偿在数控加工中的作用 在数控加工过程中以“刀具相对于工件运动”为原则,不考虑刀具大小在编程后所引起的、由刀具半径值所产生的过切现象。因此需要在编程时引入刀具半径补偿,根据实际刀具大小根据工件轮廓使刀具自动偏离轮廓一个刀具半径,避开多切问题的发生。根据数控加工中对精度、效率及质量的需求,数控编程及操作人员应正确掌握刀具半径补偿的概念及应用方法。通过合理设置刀具半径补偿值,保障加工精度。刀具半径补偿应利用理论轮廓编程,通过预先设定偏置参数实现加工目标。刀具半径补偿概念的应用能够在编程过程中不考虑太多刀具直径大小问题,进而提高编程效率。刀具半径补偿一般情况下只是用于铣刀类刀具,在根据工件尺寸编程后,将刀具半径作为半径补偿值放在半径补偿储存器中,在此后的加工中无论更换铣刀还是进行粗精加工转换,只要更改刀具半径补偿值即可。由此可见,刀具半径补偿的应用能够极大的降低数控加工中的编程工作量及计算工作量,利用刀具补偿实现加工效率提高的目的。 1.3 刀具补偿在数控加工中的技巧 在刀具补偿概念应用中,需要正确掌握刀具补偿的使用技巧,以此实现提高工作效率的目的。在刀具长度补偿指令的使用中,应首先掌握正负补偿及偏置量的确定技巧。正负补偿量要根据 Z 轴的方向确定,如刀具刀位点在编程原点 Z ...
