分体式热泵空调机设计说明

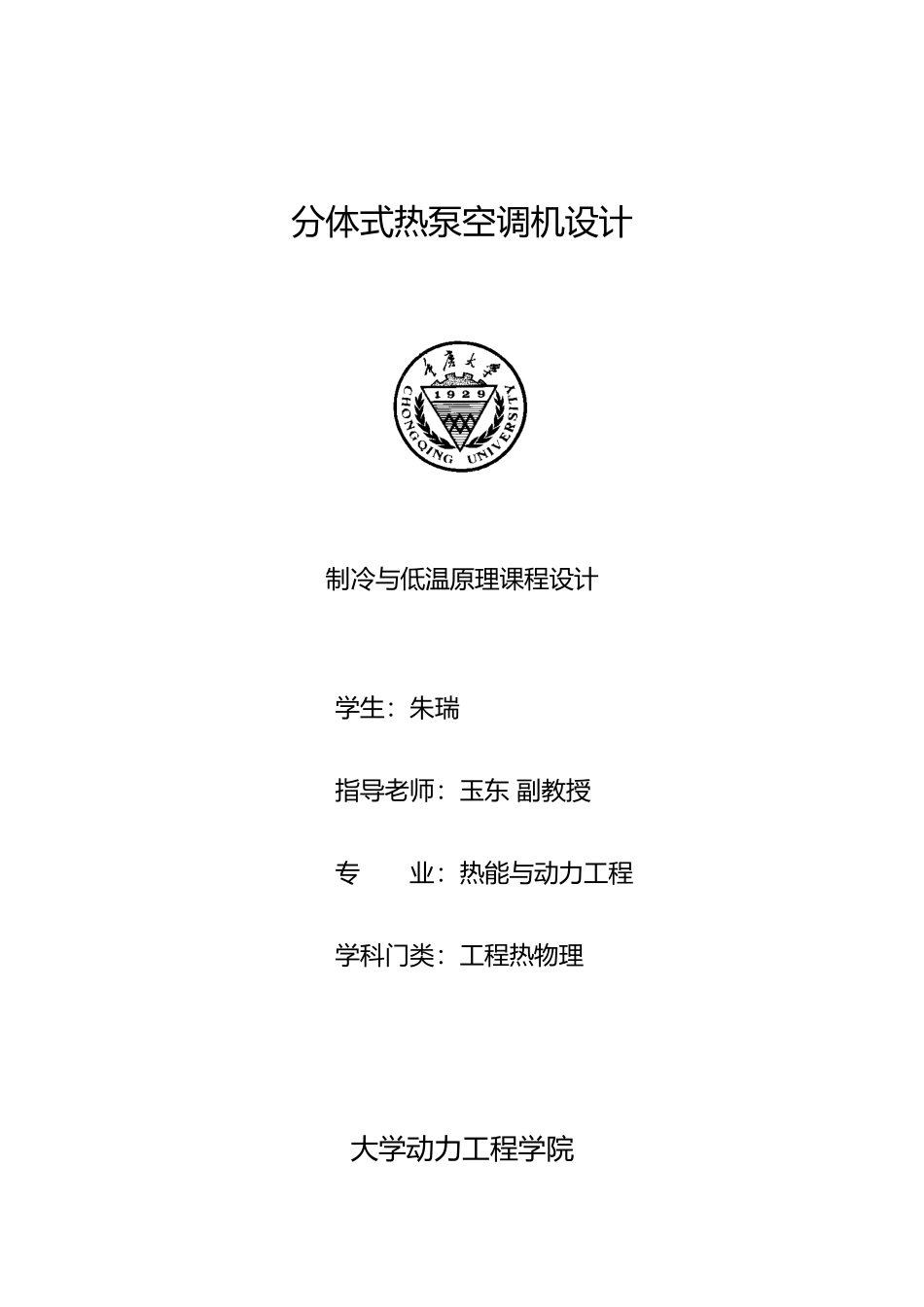

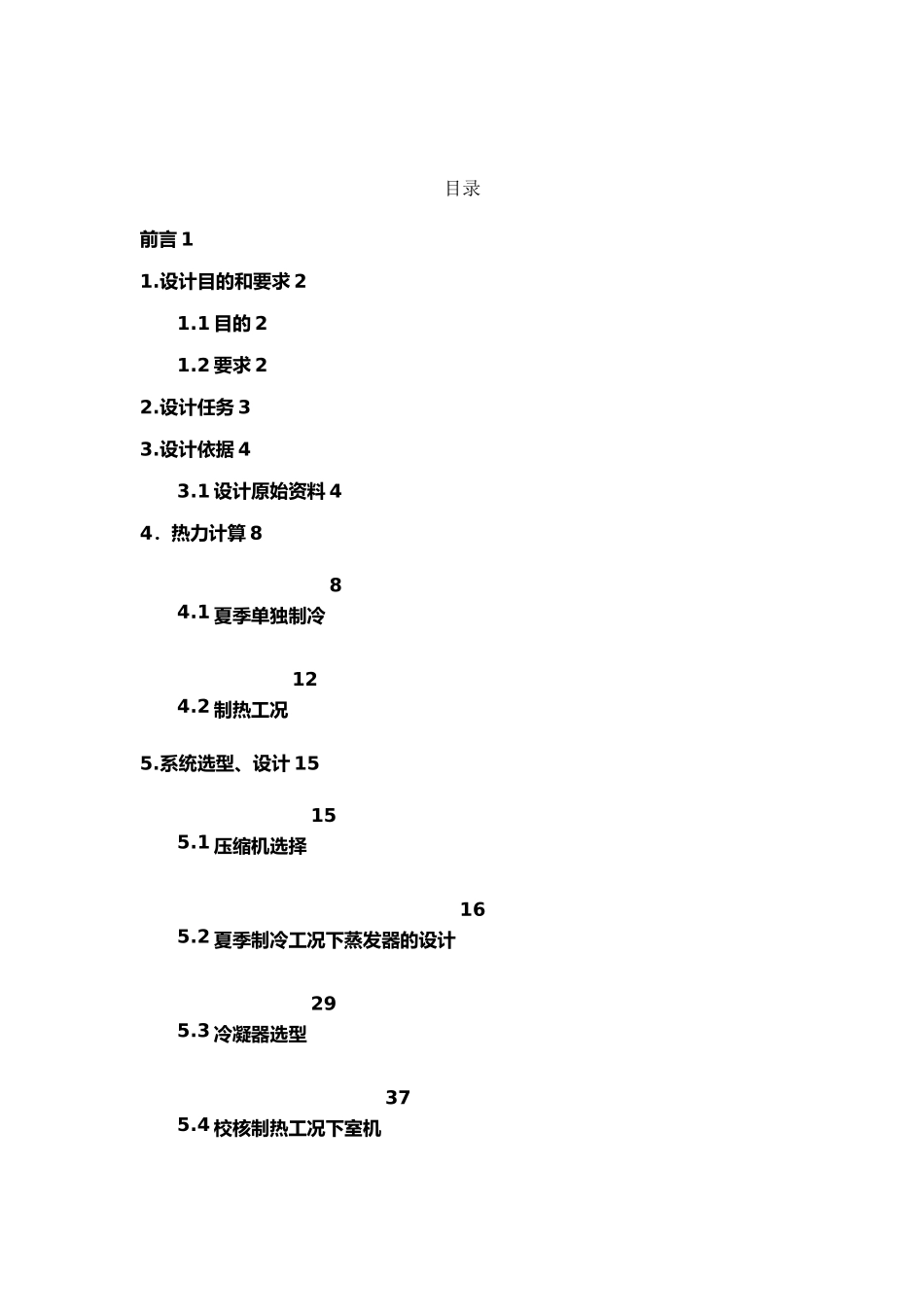

分体式热泵空调机设计制冷与低温原理课程设计学生：朱瑞指导老师：玉东 副教授 专 业：热能与动力工程学科门类：工程热物理大学动力工程学院二 O 一五年四月目录前言 11.设计目的和要求 21.1 目的 21.2 要求 22.设计任务 33.设计依据 43.1 设计原始资料 44．热力计算 84.1 夏季单独制冷84.2 制热工况125.系统选型、设计 155.1 压缩机选择155.2 夏季制冷工况下蒸发器的设计165.3 冷凝器选型295.4 校核制热工况下室机376．节流阀选择 426.1 制冷工况毛细管的选择计算426.2 制热工况毛细管的选择计算437.制冷系统管道设计计算 447.1 吸气管 447.2 排气管 477.3 高压液管 487.4 低压液管与回气管 498.其他设备的选择 508.1 干燥过滤器 508.2 电磁阀选择 518.3 气液分离器的选择 528.4 消声器的选取 538.5 四通阀的选择 559．设计冬季室外除霜方案 579.1 除霜循环 579.2 热气旁通阀的选择 5910.热泵系统图与室外机结构设计 6010.1 热泵系统图 6010.1.1 热泵系统图 6010.1.2 热泵系统图描述 6110.2 室外机结构 6210.2.1 室机结构 6210.2.2 室外机结构 6310.2.3 蒸发器结构 6410.2.4 冷凝器结构 6511.设计感想 6612.参考文献 67前言制冷空调的水平是一个国家现代化的重要标志。在现代社会中，在国民经济各个行业，如：高科技、建筑水利、医疗卫生、日常生活等各个方面，制冷空调都已经成为必不可少的部分。因此，学习《制冷与低温技术原理》课程显得异常重要。制冷与低温原理课程设计是《制冷与低温技术原理》课程的重要教学环节之一，通过这一环节达到了解制冷系统的设计容、程序和基本原则，学习设计计算方法，巩固所学知识，培育学生运用所学知识解决工程问题的能力。通过课程设计要求学生了解制冷装置设计的一般步骤，培育运用设计规和设计手册的能力，能正确的应用所学知识进行设计计算，并掌握绘制装置图纸的能力。本次课程设计的设计容为——设计分体热泵型房间空调器。根据设计参数进行制冷/热泵系统的方案设计和热力计算，选配制冷压缩机，设计室外和室换热器，完成辅助设备的计算和选用，以与制冷系统管路设计。1.设计目的和要求1.1 目的本课程设计是“制冷与低温技术原理”的重要教学环节之一，通过这一环节达到了解制冷系统的设计任务、设计步骤和基本原则，学习设计计算方法，巩固所学知识，培育学生运用所学知识解决工程问题的能力。1.2 要求 1）了解制冷装置设...
