副变速拨叉工艺规程与铣尺寸6两侧面夹具设计说明

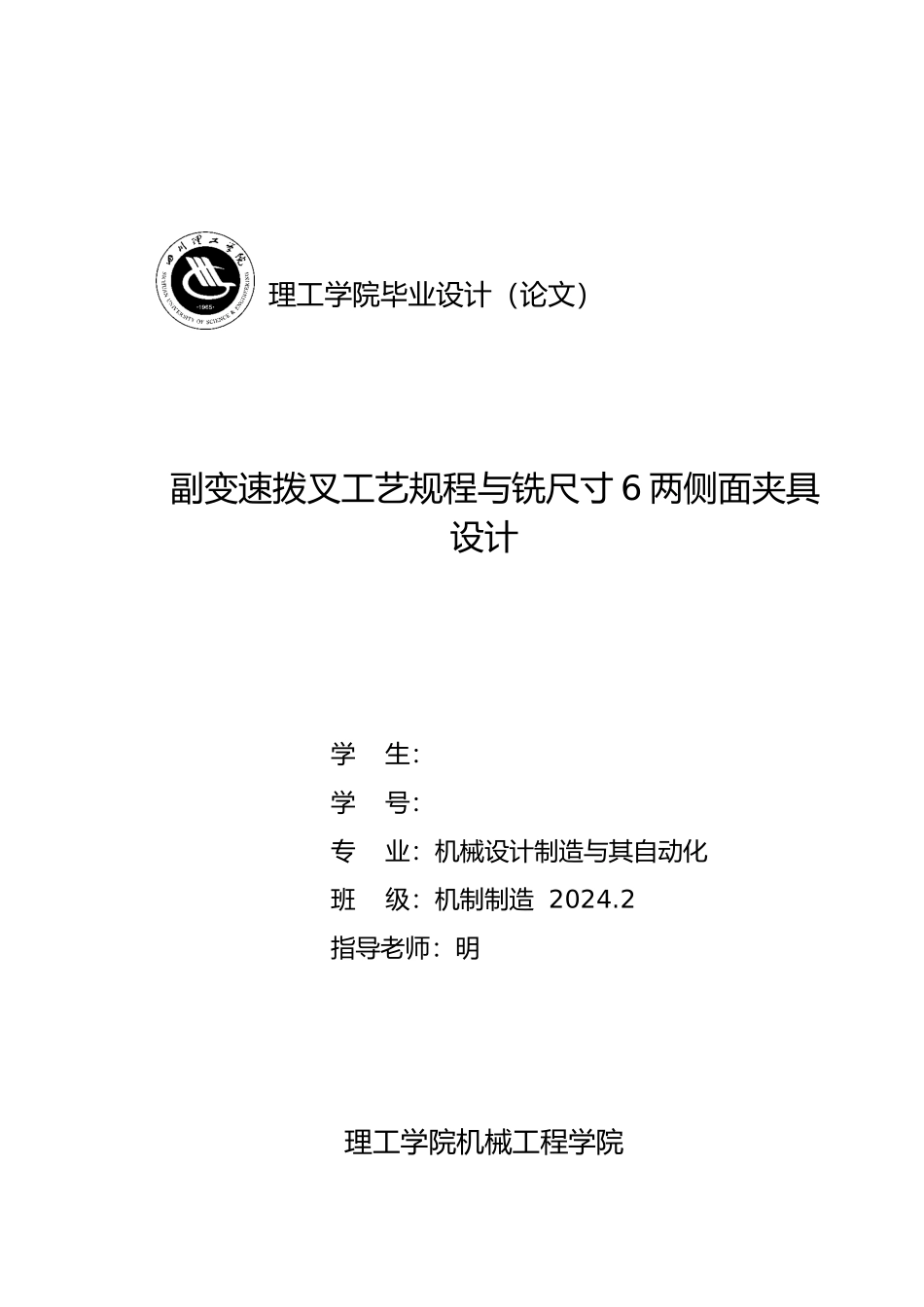

副变速拨叉工艺规程与铣尺寸6两侧面夹具设计说明_第1页
1/59
副变速拨叉工艺规程与铣尺寸6两侧面夹具设计说明_第2页
2/59

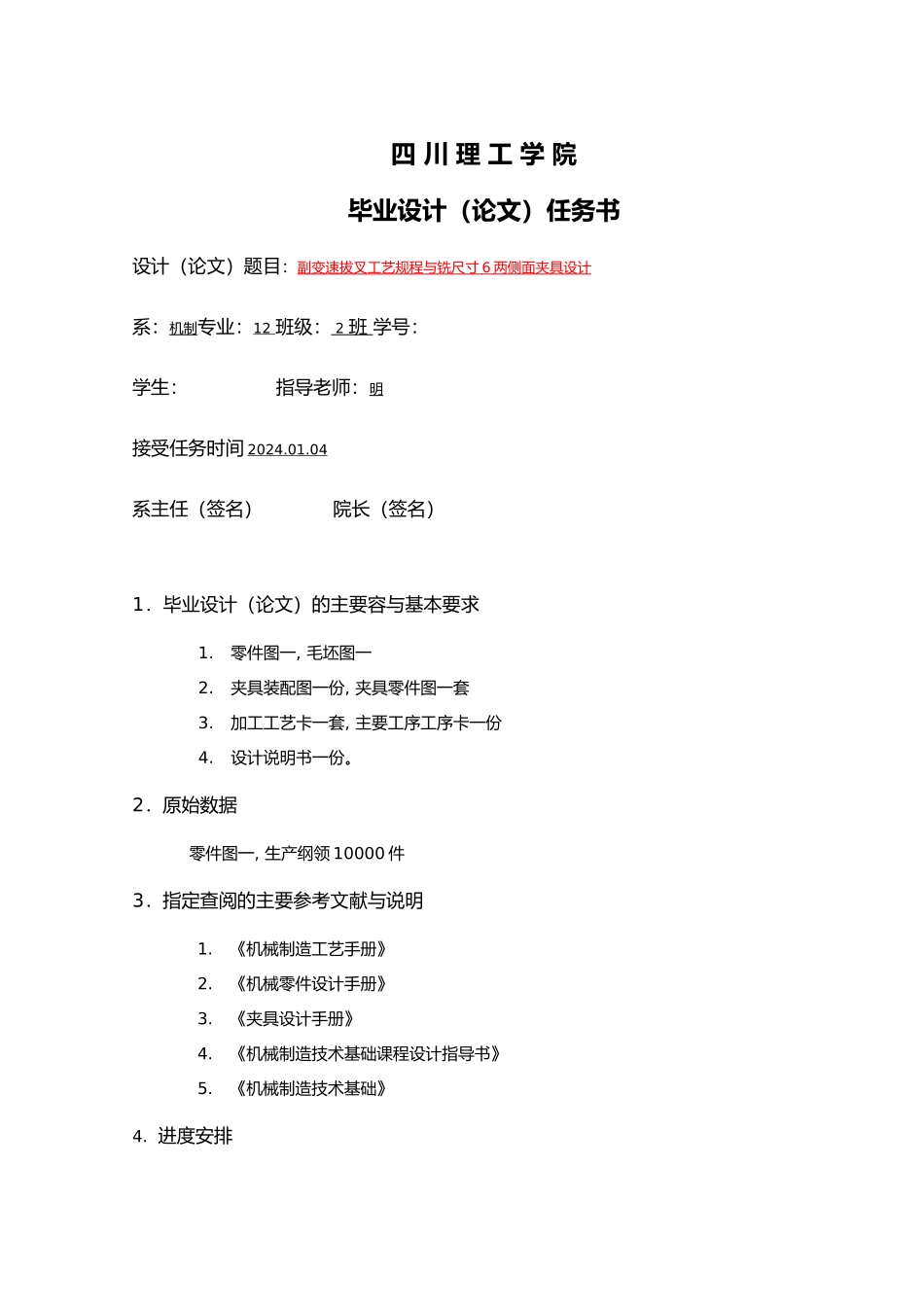

副变速拨叉工艺规程与铣尺寸6两侧面夹具设计说明_第3页
3/59
理工学院毕业设计(论文) 副变速拨叉工艺规程与铣尺寸 6 两侧面夹具设计学 生:学 号:专 业:机械设计制造与其自动化班 级:机制制造 2024.2指导老师:明理工学院机械工程学院二 O 一六年六月四 川 理 工 学 院毕业设计(论文)任务书设计(论文)题目:副变速拔叉工艺规程与铣尺寸 6 两侧面夹具设计 系:机制专业:12 班级: 2 班 学号:学生: 指导老师:明接受任务时间 2024.01.04系主任(签名) 院长(签名)1.毕业设计(论文)的主要容与基本要求1.零件图一, 毛坯图一2.夹具装配图一份, 夹具零件图一套3.加工工艺卡一套, 主要工序工序卡一份4.设计说明书一份。2.原始数据零件图一, 生产纲领 10000 件3.指定查阅的主要参考文献与说明1.《机械制造工艺手册》2.《机械零件设计手册》3.《夹具设计手册》4.《机械制造技术基础课程设计指导书》5.《机械制造技术基础》4. 进度安排设计(论文)各阶段名称起 止 日 期1零件功能, 结构, 尺寸, 精度要求分析等2024.01.04-02.282机械加工工艺设计2024.02.29-04.013工序设计2024.04.02-04.174夹具设计2024.04.18-05.175说明书编制2024.05.16-06.016毕业答辩2024.06.02-06.20摘 要本次设计的是车床变速箱中副变速拨叉零件的加工工艺规程与铣尺寸 6 两侧面工序的专用夹具设计。划分为粗加工、半精加工两个阶段以保证零件的加工精度。副变速拨叉右端面为粗基准,拨叉轴孔为精基准,以副变速拨叉左端面为辅助精基准。加工副变速拨叉脚两端面时定位方式为完全定位:选用长销小平面组合限制 5 个自由度,可调支撑限制 1 个自由度。采纳杠杆增力机构,夹紧方式为气动夹紧。关键词:夹具设计;基准;完全定位;自由度;夹紧ABSTRACTThe design of the lathe gear box in the gear shift fork parts of the processing procedures and milling size two 6 side of the special fixture design. The gear shift fork part of the structure is more complex, the processing of the main hole and plane. It is divided into rough machining and semi finish machining to ensure the machining accuracy of the parts in two stages. The right end face of the auxiliary speed shifting fork is a rough datum, and the shifting fork shaft hole is fine datum....
