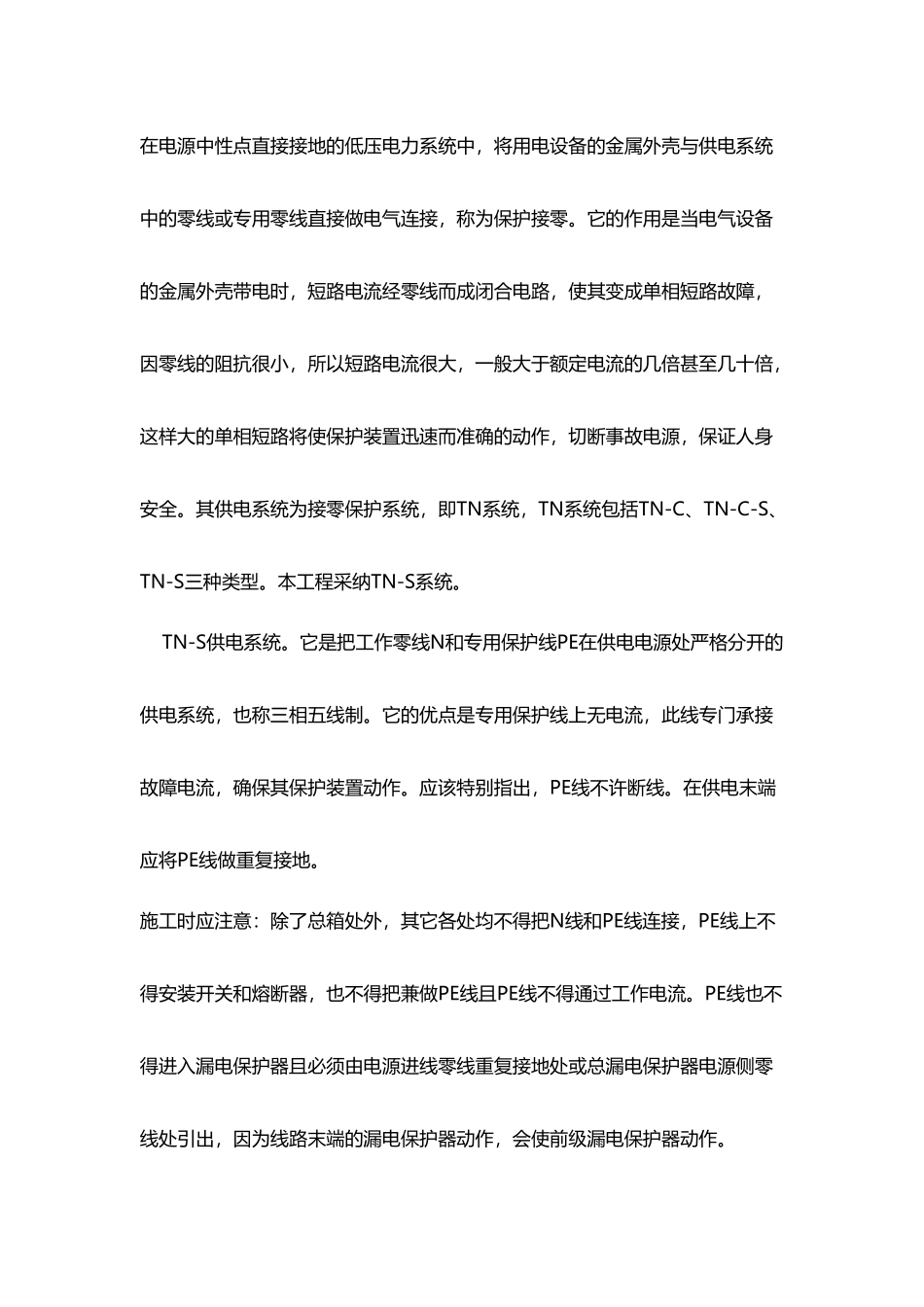

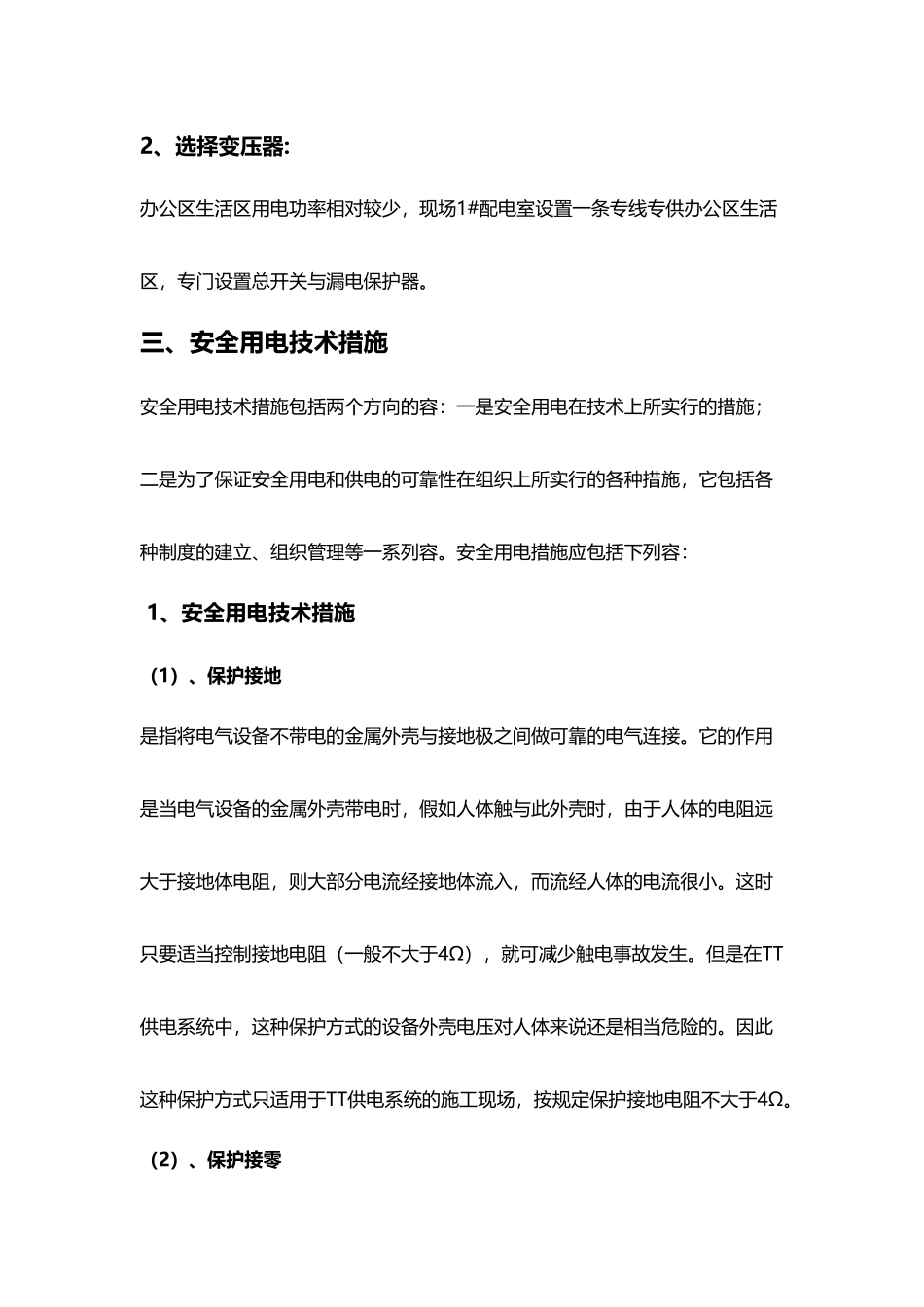

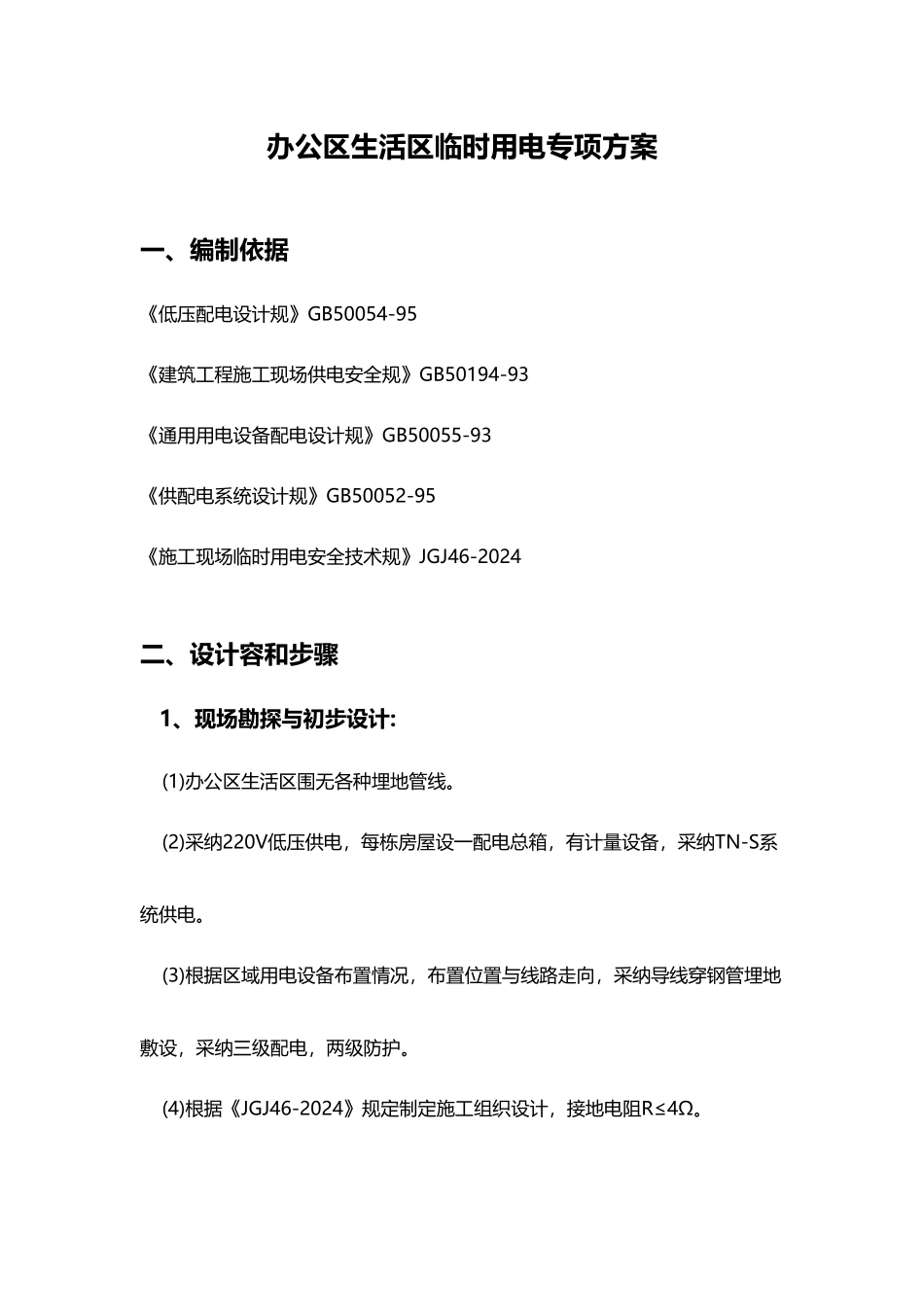

办公区生活区临时用电专项方案一、编制依据《低压配电设计规》GB50054-95《建筑工程施工现场供电安全规》GB50194-93《通用用电设备配电设计规》GB50055-93《供配电系统设计规》GB50052-95《施工现场临时用电安全技术规》JGJ46-2024二、设计容和步骤 1、现场勘探与初步设计: (1)办公区生活区围无各种埋地管线。 (2)采纳220V低压供电，每栋房屋设一配电总箱，有计量设备，采纳TN-S系统供电。 (3)根据区域用电设备布置情况，布置位置与线路走向，采纳导线穿钢管埋地敷设，采纳三级配电，两级防护。 (4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻R≤4Ω。2、选择变压器:办公区生活区用电功率相对较少，现场1#配电室设置一条专线专供办公区生活区，专门设置总开关与漏电保护器。三、安全用电技术措施安全用电技术措施包括两个方向的容：一是安全用电在技术上所实行的措施；二是为了保证安全用电和供电的可靠性在组织上所实行的各种措施，它包括各种制度的建立、组织管理等一系列容。安全用电措施应包括下列容： 1、安全用电技术措施（1）、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，假如人体触与此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。（2）、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采纳TN-S系统。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意：...
