化工设备安装方案

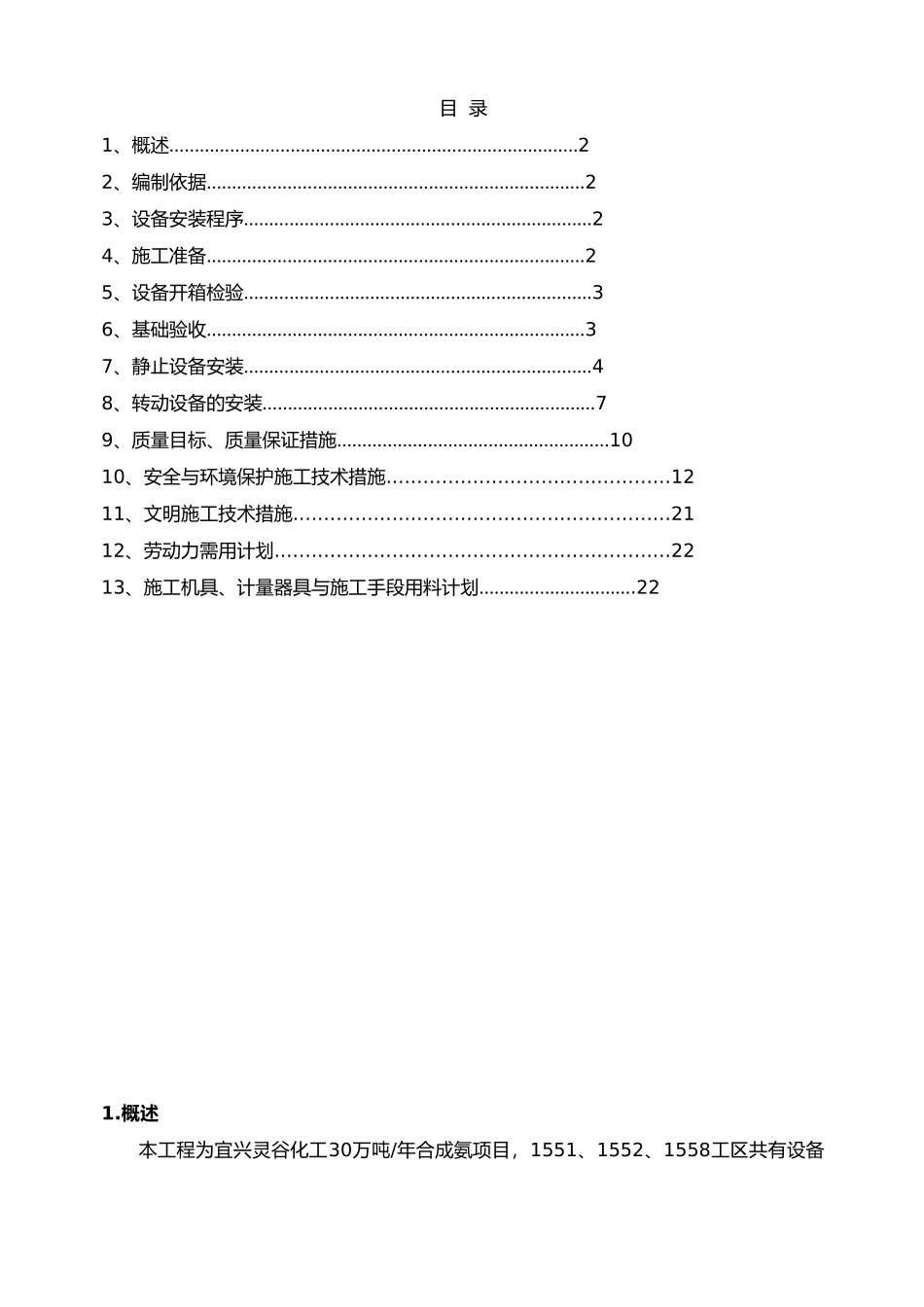

目 录1、概述………………………………………………………………………22、编制依据…………………………………………………………………23、设备安装程序……………………………………………………………24、施工准备…………………………………………………………………25、设备开箱检验……………………………………………………………36、基础验收…………………………………………………………………37、静止设备安装……………………………………………………………48、转动设备的安装…………………………………………………………79、质量目标、质量保证措施………………………………………………1010、安全与环境保护施工技术措施.………………………………………1211、文明施工技术措施.……………………………………………………2112、劳动力需用计划.………………………………………………………2213、施工机具、计量器具与施工手段用料计划………………………….221.概述本工程为宜兴灵谷化工30万吨/年合成氨项目，1551、1552、1558工区共有设备109台，1551为压缩机厂房，共有设备22台，动设备7台，静设备15台，其中二氧化碳压缩机成套设备15台；1552尿素主框架设备共85台（造粒塔、造粒塔电梯不是我单位施工未计算在），其中包括5台非标储罐现场制作安装，方案另行单独编制，29台泵，1台刮料机，其它静止设备50台。2、编制依据2、1、东华工程科技股份设备安装图纸 2、2、《机械设备安装工程施工与验收通用规》 GB50231-982、3、《压缩机、风机、泵安装工程施工与验收规》 GB50275-982、4、《石油化工施工安全技术规程》 SH3505-992、5、《化工设备安装工程质量检验评定标准》 HG20246-19932、6、《石油化工工程建设交工技术文件规定》 SH 3503-20012、7、《中低压化工设备施工与验收规》 HGJ209-832、8、《化工塔类没备施工与验收规》 HGJ211-853、设备安装程序设备总体安装程序：根据设备到场顺序，先大后小、先里后外的原则进行安装。4、施工准备4、2、1、设备基础已施工完毕，混凝土强度已达到设计要求，基础周围土方已回填、夯实、平整完毕，并办理了基础交接手续；4、2、2、设备已到场，并进行了开箱检查，各种尺寸、规格、数量等都符合设计图纸施工准备基础验收垫铁布置设备清洁设备验收设备安装设备吊装设备找正复测方案编制设备安装完成设备初找正一次灌浆设备精找正二次灌浆灌浆单机试车与规的有关要求,填写开箱...
