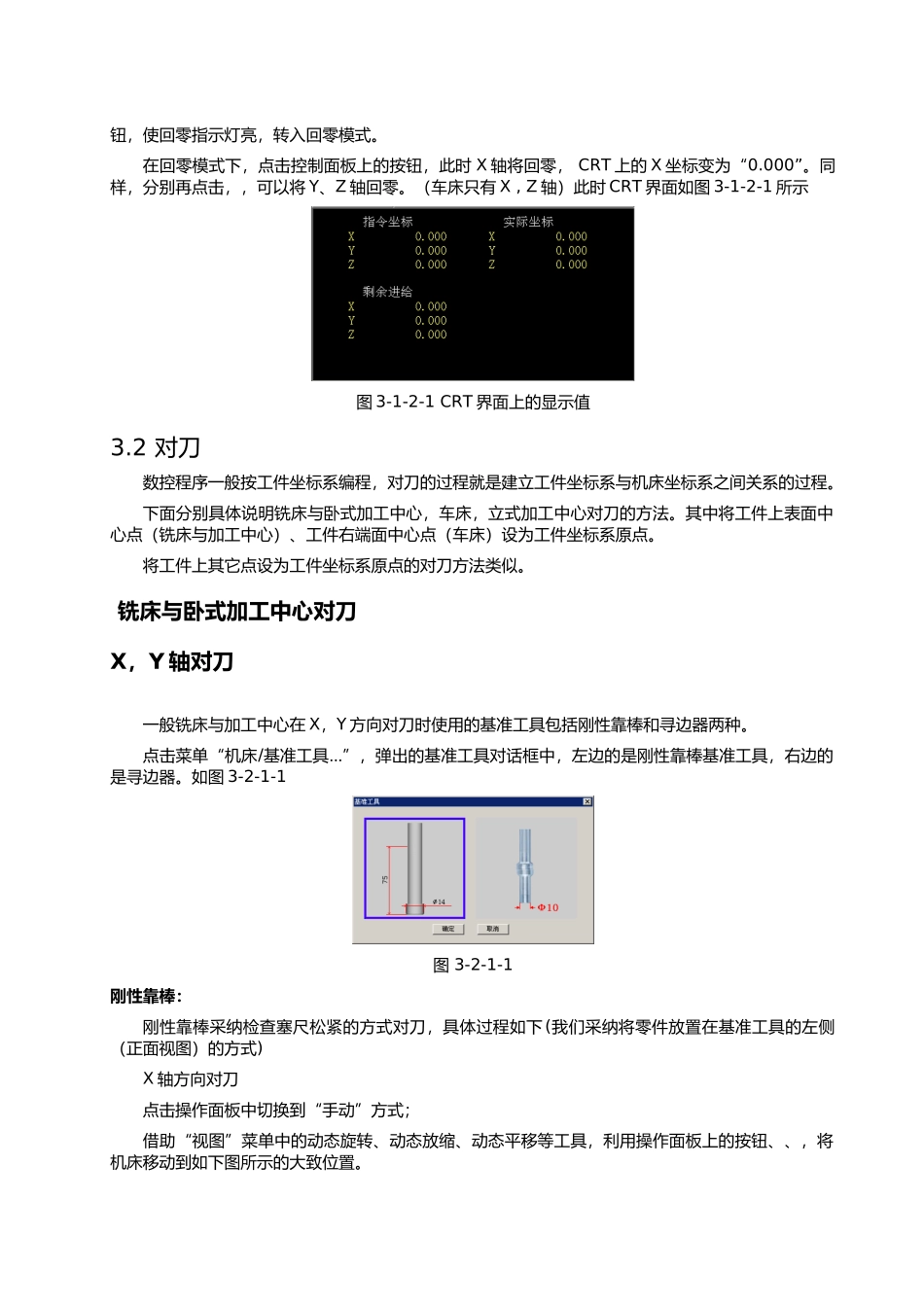

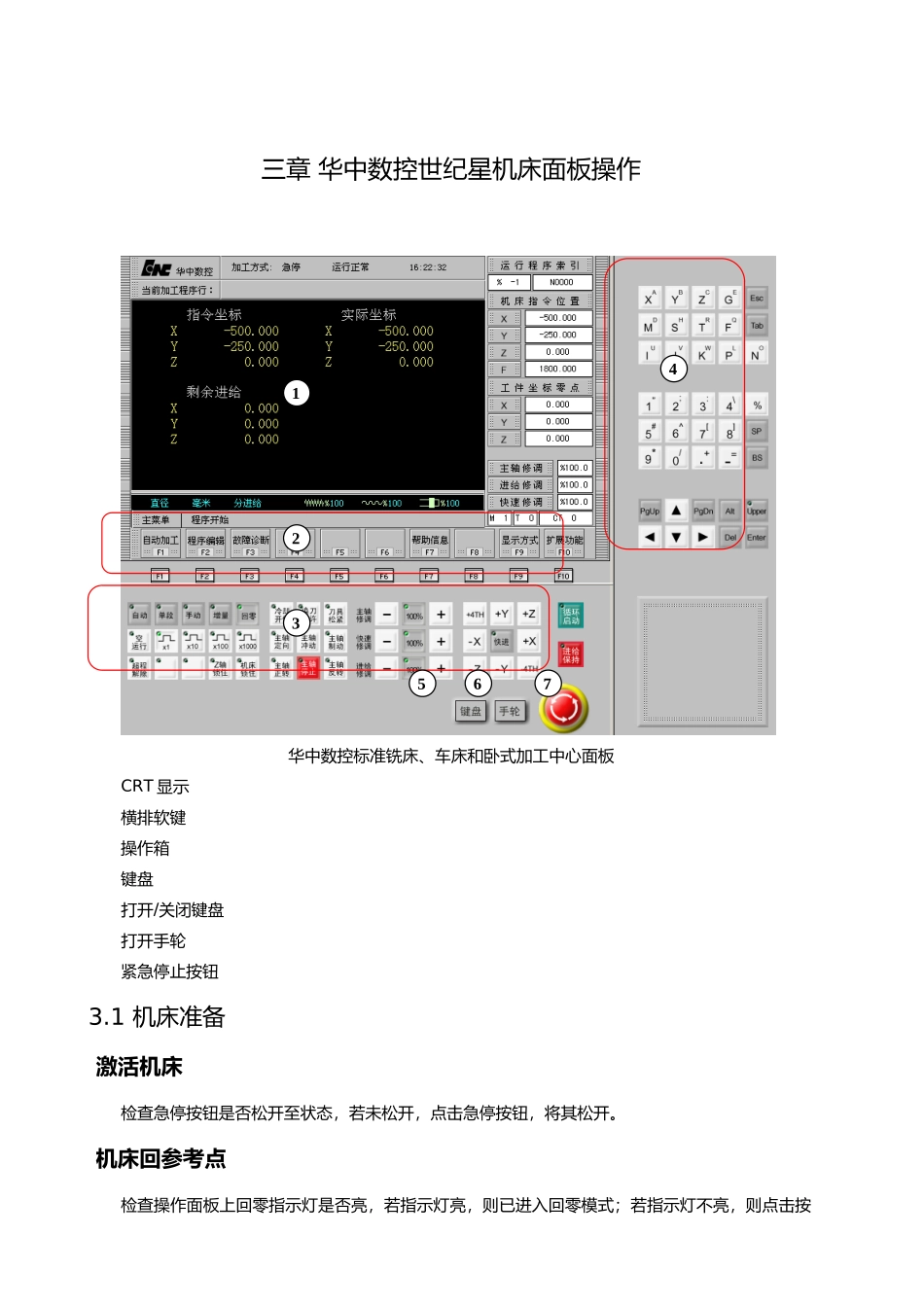

三章 华中数控世纪星机床面板操作华中数控标准铣床、车床和卧式加工中心面板CRT 显示横排软键操作箱键盘打开/关闭键盘打开手轮紧急停止按钮3.1 机床准备 激活机床检查急停按钮是否松开至状态,若未松开,点击急停按钮,将其松开。 机床回参考点检查操作面板上回零指示灯是否亮,若指示灯亮,则已进入回零模式;若指示灯不亮,则点击按5672431钮,使回零指示灯亮,转入回零模式。在回零模式下,点击控制面板上的按钮,此时 X 轴将回零, CRT 上的 X 坐标变为“0.000”。同样,分别再点击,,可以将 Y、Z 轴回零。(车床只有 X , Z 轴)此时 CRT 界面如图 3-1-2-1 所示图 3-1-2-1 CRT 界面上的显示值3.2 对刀数控程序一般按工件坐标系编程,对刀的过程就是建立工件坐标系与机床坐标系之间关系的过程。下面分别具体说明铣床与卧式加工中心,车床,立式加工中心对刀的方法。其中将工件上表面中心点(铣床与加工中心)、工件右端面中心点(车床)设为工件坐标系原点。将工件上其它点设为工件坐标系原点的对刀方法类似。 铣床与卧式加工中心对刀X,Y 轴对刀一般铣床与加工中心在 X,Y 方向对刀时使用的基准工具包括刚性靠棒和寻边器两种。点击菜单“机床/基准工具…”,弹出的基准工具对话框中,左边的是刚性靠棒基准工具,右边的是寻边器。如图 3-2-1-1图 3-2-1-1刚性靠棒:刚性靠棒采纳检查塞尺松紧的方式对刀,具体过程如下(我们采纳将零件放置在基准工具的左侧(正面视图)的方式)X 轴方向对刀点击操作面板中切换到“手动”方式;借助“视图”菜单中的动态旋转、动态放缩、动态平移等工具,利用操作面板上的按钮、、,将机床移动到如下图所示的大致位置。图 3-2-1-2移动到大致位置后,可以采纳点动方式移动机床,点击菜单“塞尺检查/1mm”,使操作面板按钮亮起,通过调节操作面板上的倍率,移动靠棒,使得提示信息对话框显示“塞尺检查的结果:合适” ,如图 3-2-1-3 所示。(表示点动的倍率,分别代表 0.001 毫米,0.01 毫米,0.1 毫米,1 毫米)也可以采纳手轮方式机床,点击菜单“塞尺检查/1mm”,点击按钮,显示手轮,选择旋钮和手轮移动量旋钮,调节手轮。使得提示信息对话框显示“塞尺检查的结果:合适”。如图 3-2-1-3 所示。图 3-2-1-3记下塞尺检查结果为“合适”时 CRT 界面中的 X 坐标值,此为基准工具中心的 X 坐标,记为;将定义毛坯数据时设定的零件的长度记为;将塞尺厚度记为;将...
