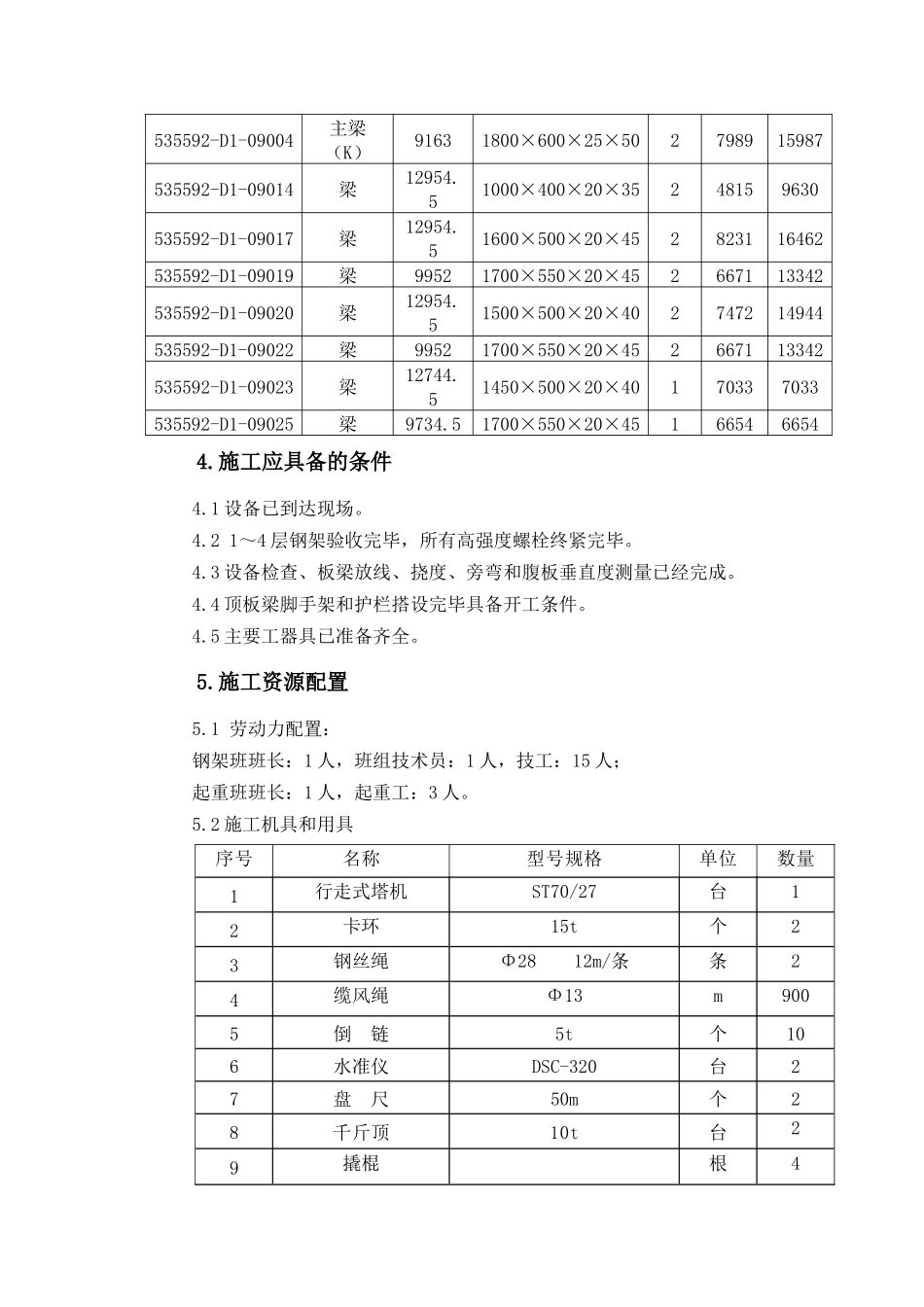

. 1．适用范围本作业指导书适用于辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程，上海锅炉厂生产的 SG-410/9.81-592 高压单锅筒自然循环流化床锅炉顶板的安装。2．编制依据2.1《电力建设施工及验收技术法律规范》 （锅炉机组篇 DL/T5047—95）2.2《电力建设施工、验收及质量验评标准汇编》2.3《钢结构施工质量验收法律规范》 GB50205—20012.4《电力建设安全工作规程》 （火力发电厂部分）2.5 上海锅炉厂提供的随机资料2.6《辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程锅炉专业施工组织设计》2.7 公司锅炉安装质量保证手册2.8 公司质量/职业健康安全/环境体系文件及支持性文件2.9 近几年施工过的同类或类似工程的成熟施工经验。 3．工程概况简介锅炉载荷主要悬吊在顶板上，再传递给主柱及横梁，通过立柱、横梁、支撑等组成的锅炉框架，将载荷传递到基础上。锅炉炉顶钢架总重 440335.4kg，纵向共布置 4 道（八根）大板梁，分别布置于 2 排柱～3 排柱、3 排柱～4 排柱柱顶上。锅炉八根大板梁总重 59752kg，最重的为 K 排柱的两根大板梁，重 7989kg，各大板梁顶部标高均为 54m，炉顶钢架的钢梁面标高为 53.7m，大板梁底标高为 52.2m，支撑底标高为 53.71m。主要的次梁共 12 根，横向布置，分别位于 G 排柱～H 排柱、J 排柱～K排柱之间。最重的单根次梁为 G 排柱～H 排柱之间的 17 号次梁,重量为 8231kg。炉顶钢架各大板梁、主要次梁相关数据如下：代号名称长度（mm）截面（mm）数量重量（kg）单重总重535592-D1-09001主梁（G）91611800×600×25×452757415148535592-D1-09002主梁（H）87371800×600×20×452666613332535592-D1-09003主梁（J）87371800×600×25×502764715294535592-D1-09004主梁（K）91631800×600×25×502798915987535592-D1-09014梁12954.51000×400×20×35248159630535592-D1-09017梁12954.51600×500×20×452823116462535592-D1-09019梁99521700×550×20×452667113342535592-D1-09020梁12954.51500×500×20×402747214944535592-D1-09022梁99521700×550×20×452667113342535592-D1-09023梁12744.51450×500×20×40170337033535592-D1-09025梁9734.51700×550×20×451665466544.施工应具备的条件 4.1 设备已到达现场。4.2 1～4 层钢架验收完毕，所有高强度螺栓终紧完毕。4.3 设备检查、板梁放线、挠度、旁弯和腹板垂直度测量已经完成。4.4...
