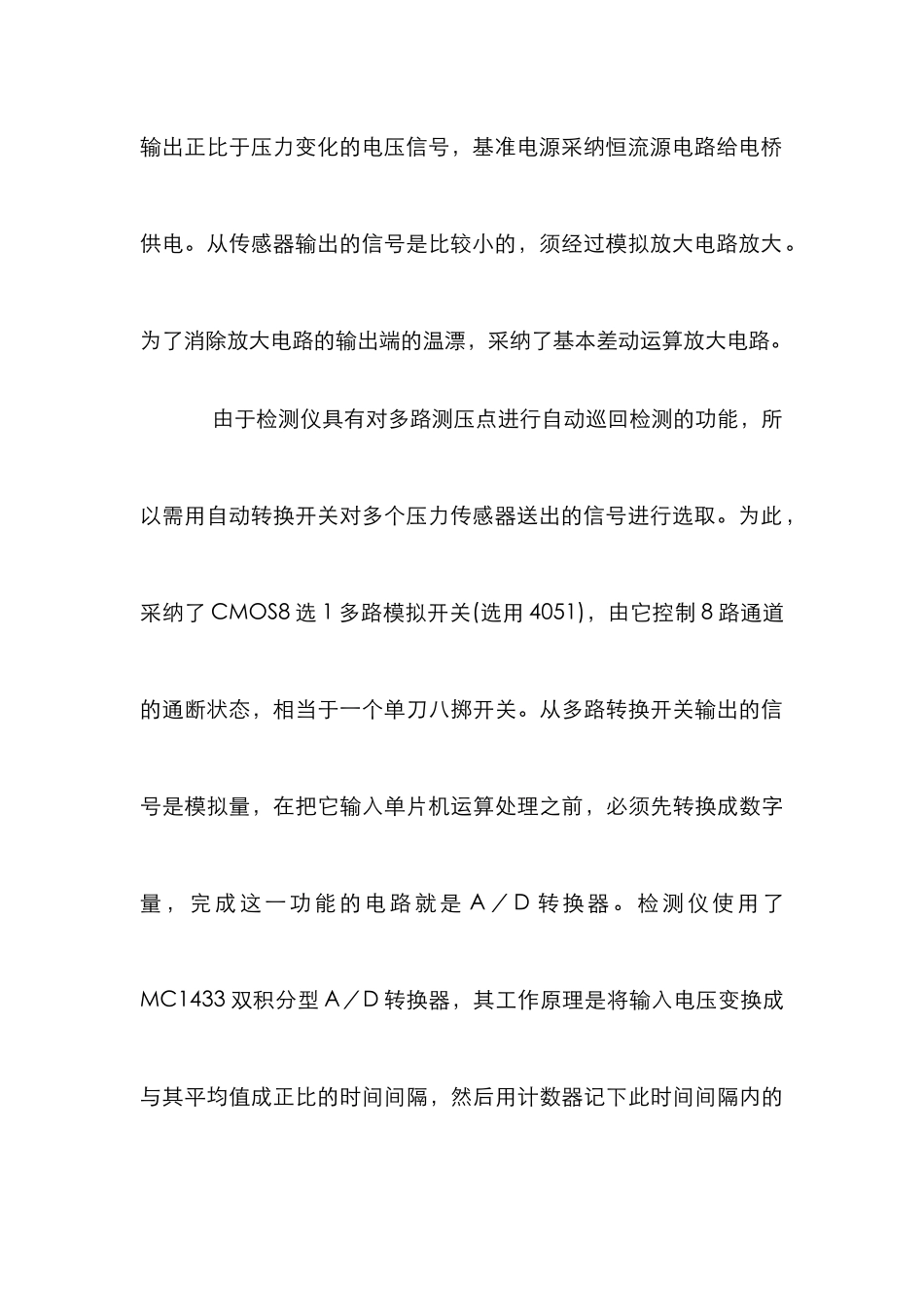

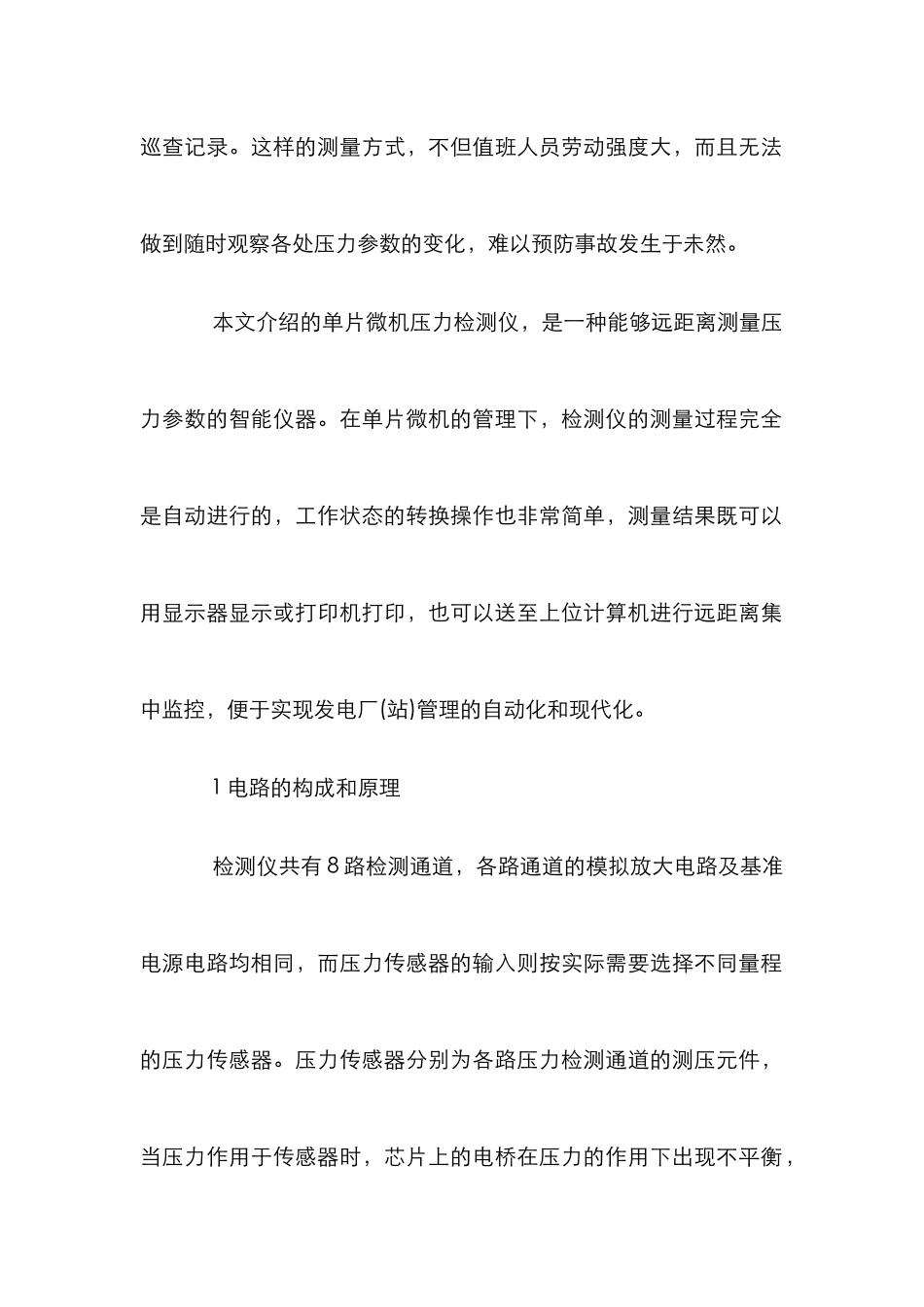

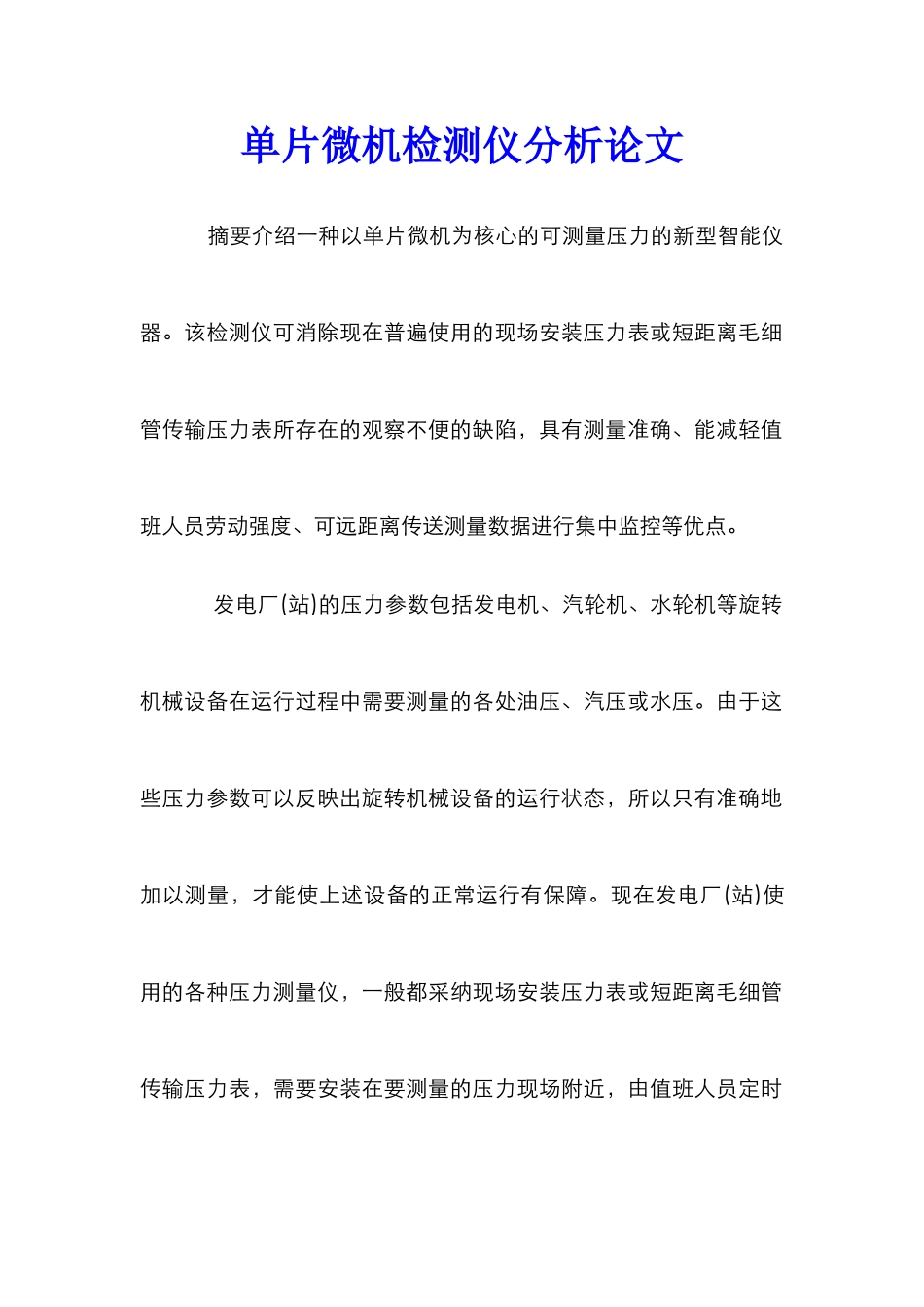

单片微机检测仪分析论文 摘要介绍一种以单片微机为核心的可测量压力的新型智能仪器。该检测仪可消除现在普遍使用的现场安装压力表或短距离毛细管传输压力表所存在的观察不便的缺陷,具有测量准确、能减轻值班人员劳动强度、可远距离传送测量数据进行集中监控等优点。 发电厂(站)的压力参数包括发电机、汽轮机、水轮机等旋转机械设备在运行过程中需要测量的各处油压、汽压或水压。由于这些压力参数可以反映出旋转机械设备的运行状态,所以只有准确地加以测量,才能使上述设备的正常运行有保障。现在发电厂(站)使用的各种压力测量仪,一般都采纳现场安装压力表或短距离毛细管传输压力表,需要安装在要测量的压力现场附近,由值班人员定时巡查记录。这样的测量方式,不但值班人员劳动强度大,而且无法做到随时观察各处压力参数的变化,难以预防事故发生于未然。 本文介绍的单片微机压力检测仪,是一种能够远距离测量压力参数的智能仪器。在单片微机的管理下,检测仪的测量过程完全是自动进行的,工作状态的转换操作也非常简单,测量结果既可以用显示器显示或打印机打印,也可以送至上位计算机进行远距离集中监控,便于实现发电厂(站)管理的自动化和现代化。 1 电路的构成和原理 检测仪共有 8 路检测通道,各路通道的模拟放大电路及基准电源电路均相同,而压力传感器的输入则按实际需要选择不同量程的压力传感器。压力传感器分别为各路压力检测通道的测压元件,当压力作用于传感器时,芯片上的电桥在压力的作用下出现不平衡,输出正比于压力变化的电压信号,基准电源采纳恒流源电路给电桥供电。从传感器输出的信号是比较小的,须经过模拟放大电路放大。为了消除放大电路的输出端的温漂,采纳了基本差动运算放大电路。 由于检测仪具有对多路测压点进行自动巡回检测的功能,所以需用自动转换开关对多个压力传感器送出的信号进行选取。为此,采纳了 CMOS8 选 1 多路模拟开关(选用 4051),由它控制 8 路通道的通断状态,相当于一个单刀八掷开关。从多路转换开关输出的信号是模拟量,在把它输入单片机运算处理之前,必须先转换成数字量,完成这一功能的电路 就是 A/ D 转换器。检测仪使用了MC1433 双积分型 A/D 转换器,其工作原理是将输入电压变换成与其平均值成正比的时间间隔,然后用计数器记下此时间间隔内的时基脉冲的数目。 由于单片机本身提供的资源如 I/O 口、定时器/计数器、串行口等不能满足要求,因此需要在单片机...
