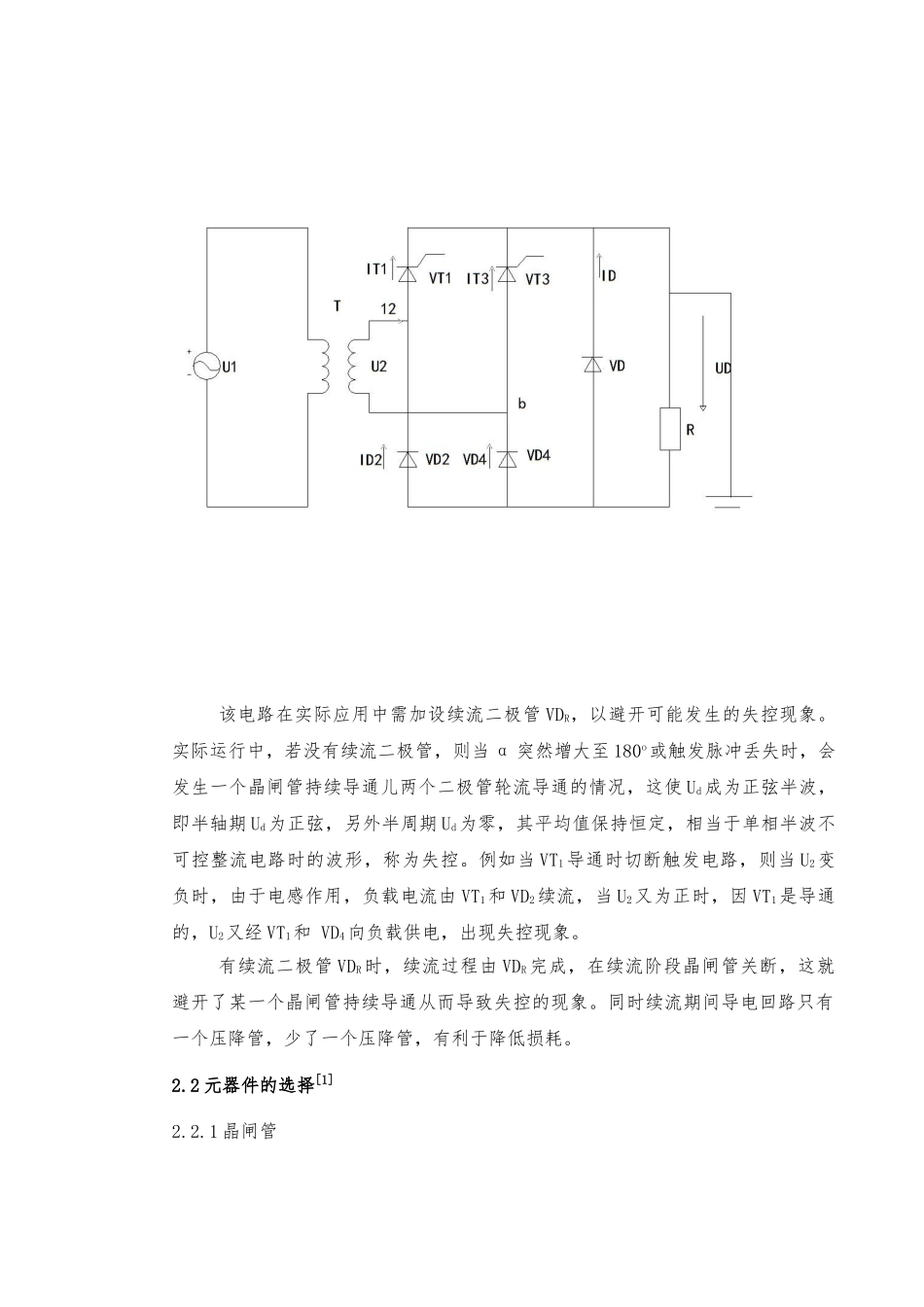

1 课程设计的目的与要求1.1 引言本方面有很大潜电力电子技术又称为功率电子技术,他是用于电能变换和功率控制的电子技术。电力电子技术是弱电控制强电的方法和手段,是当代高新技术进展的重要容,也是支持电力系统技术革命进展的重要基础,并节能降耗、增产节约提高生产效能的重要技术手段。微电子技术、计算机技术以与大功率电力电子技术的快速进展,极推动了电工技术、电气工程和电力系统的技术进展和进步。电力电子器件是电力电子技术进展的基础。正是大功率晶闸管的发明,使得半导体变流技术从电子学中分离出来,进展成为电力电子技术这一专门的学科。而二十世纪九十年代各种全控型大功率半导体器件的发明,进一步拓展了电力电子技术应用和覆盖的领域和围。电力电子技术的应用领域已经深化到国民经济的各个部门,包括钢铁、冶金、化工、电力、石油、汽车、运输以与人们的日常生活。功率围大到几千兆瓦的高压直流输电,小到一瓦的手机充电器,电力电子技术随处可见。电力电子技术在电力系统中的应用中也有了长足的进展,电力电子装置与传统的机械式开关操作设备相比有动态响应快,控制方便,灵活的特点,能够显著地改善电力系统的特性,在提高系统稳定、降低运行风险、节约运行成力。1.2 课程设计的目的“电力电子技术”课程设计是在教学与实验基础上,对课程所学理论知识的深化和提高。因此,通过电力电子计术的课程设计达到以下几个目的:1)培育综合应用所学知识,并设计出具有电压可调功能的直流电源系统的能力;2)较全面地巩固和应用本课程中所学的基本理论和基本方法,并初步掌整流电路设计的基本方法。3)培育独立思考、独立收集资料、独立设计的能力;4)培育分析、总结与撰写技术报告的能力。1.3 课程设计要求设计条件:1.电源电压:沟通 100V/50Hz 2.输出功率:500W 3.触发角 4.反电势、电阻负载、带续流二极管 E=75V根据课程设计题目和设计条件,说明主电路的工作原理、计算选择元器件参数。设计容包括:1.整流变压器额定参数的计算 2.晶闸管电流、电压额定参数选择 3.触发电路的设计2 课程设计方案选择2.1 整流电路单相相控整流电路可分为单相半波、单相全波和单相桥式相控流电路,它们所连接的负载性质不同就会有不同的特点。而负载性质又分为带电阻性负载、电阻-电感性负载和反电动势负载时的工作情况。单相桥式半控整流电路(电阻负载 反电动势)电路简图如下:该电路在实际应用中需加设续流二极管 VDR,以避开...
