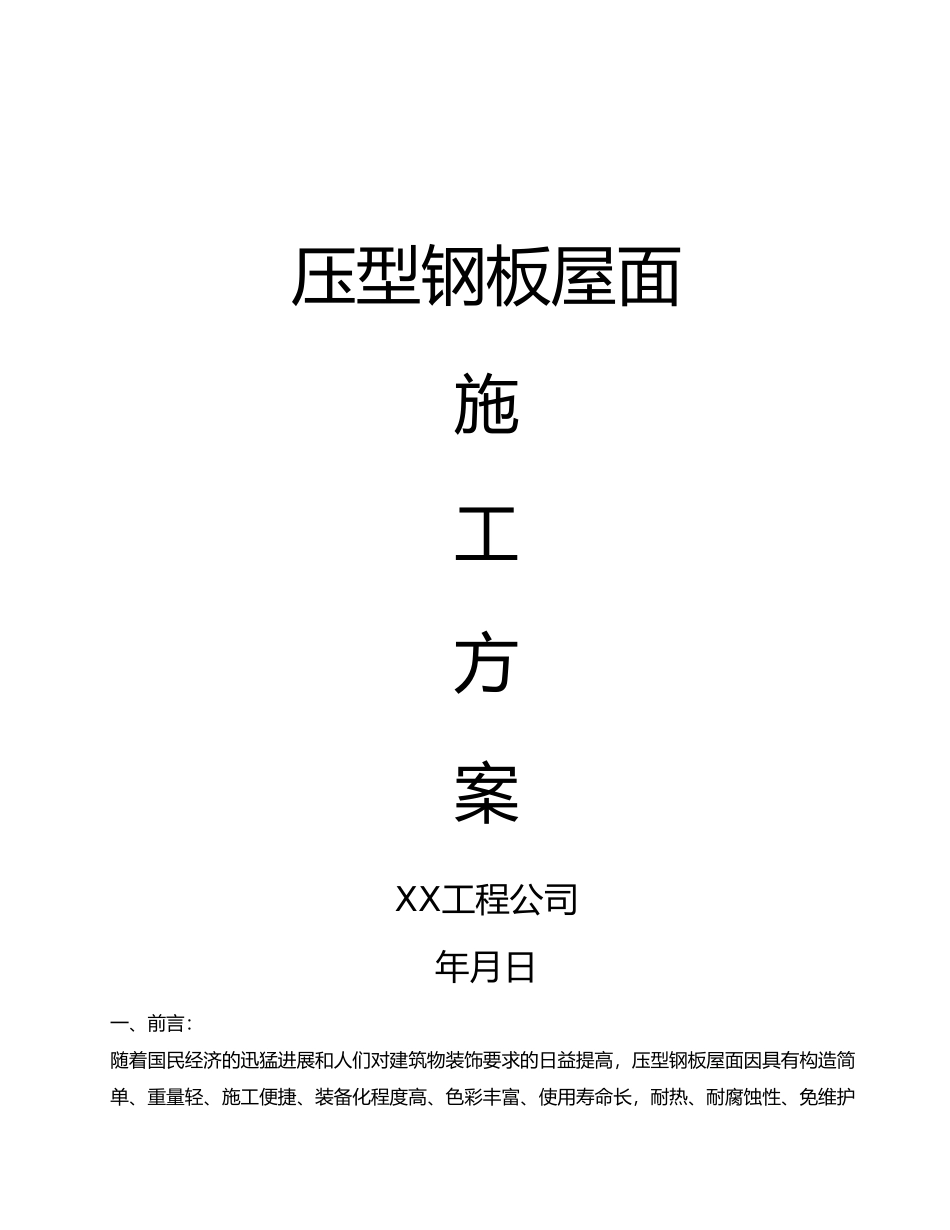

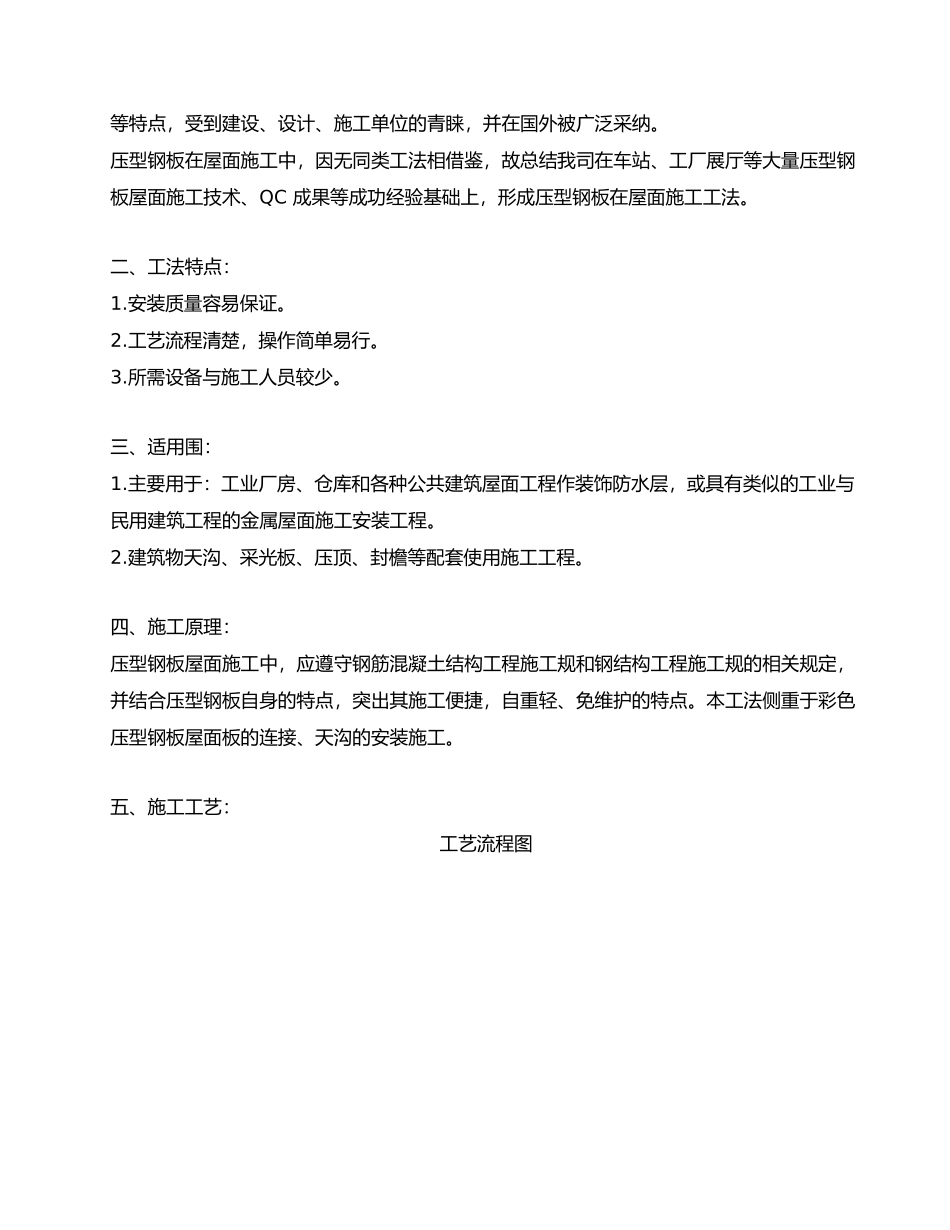

压型钢板屋面施工方案XX工程公司年月日一、前言:随着国民经济的迅猛进展和人们对建筑物装饰要求的日益提高,压型钢板屋面因具有构造简单、重量轻、施工便捷、装备化程度高、色彩丰富、使用寿命长,耐热、耐腐蚀性、免维护等特点,受到建设、设计、施工单位的青睐,并在国外被广泛采纳。压型钢板在屋面施工中,因无同类工法相借鉴,故总结我司在车站、工厂展厅等大量压型钢板屋面施工技术、QC 成果等成功经验基础上,形成压型钢板在屋面施工工法。二、工法特点:1.安装质量容易保证。2.工艺流程清楚,操作简单易行。3.所需设备与施工人员较少。三、适用围:1.主要用于:工业厂房、仓库和各种公共建筑屋面工程作装饰防水层,或具有类似的工业与民用建筑工程的金属屋面施工安装工程。2.建筑物天沟、采光板、压顶、封檐等配套使用施工工程。四、施工原理:压型钢板屋面施工中,应遵守钢筋混凝土结构工程施工规和钢结构工程施工规的相关规定,并结合压型钢板自身的特点,突出其施工便捷,自重轻、免维护的特点。本工法侧重于彩色压型钢板屋面板的连接、天沟的安装施工。五、施工工艺:工艺流程图1.技术准备:(1).熟悉图纸,请设计、甲方、监理进行图纸会审,领悟设计意图。计算工程量,编制施工机具设备需要量计划。(2).绘制压型钢板排版图,统计构件数量,进行工程量计算。(3).提出各种加工半成品计划与技术、质量要求。编制施工机具设备需要量计划。①.檩条与系杆:檩条与系杆拉结材料是金属板材屋面的支撑系统。主要材质为C 型或Z 型冷轧镀锌型钢。型钢厚度、刚度必须符合设计要求。②.紧固件:膨胀螺栓、铆钉、自攻螺栓、垫板、垫圈、螺帽等用于板材与板材或板材与骨架固定连接的各种设计和安装所需的连接件必须是镀锌件,防止腐蚀;隐藏式的固定座与固定钉均亦为镀锌件。③檩撑:檩条与檩条之间的支撑构件,必须为高强度的镀锌件。(4)压型钢板到场后进行检查,有无翘边、脱模、扭曲、边缘是否整齐、色泽是否均匀、尺寸、厚度是否满足设计。同时检查有否出厂合格证与检测报告。(5)根据工程实际情况制定书面技术交底,并向现场施工人员详细讲解,以免造成错误施工。2.现场准备:(1).检查轴线尺寸,钢结构的焊接、节点、螺栓、油漆等工程是否完善,钢筋混凝土结构的预埋件、平整度等。(2)按设计或排版图,使用紧线器拉钢丝线测放出屋面轴线控制线的数量和位置,依据以上基准线弹出用于焊接屋面檩托的控制线。(3)弹线完毕,在有构...
