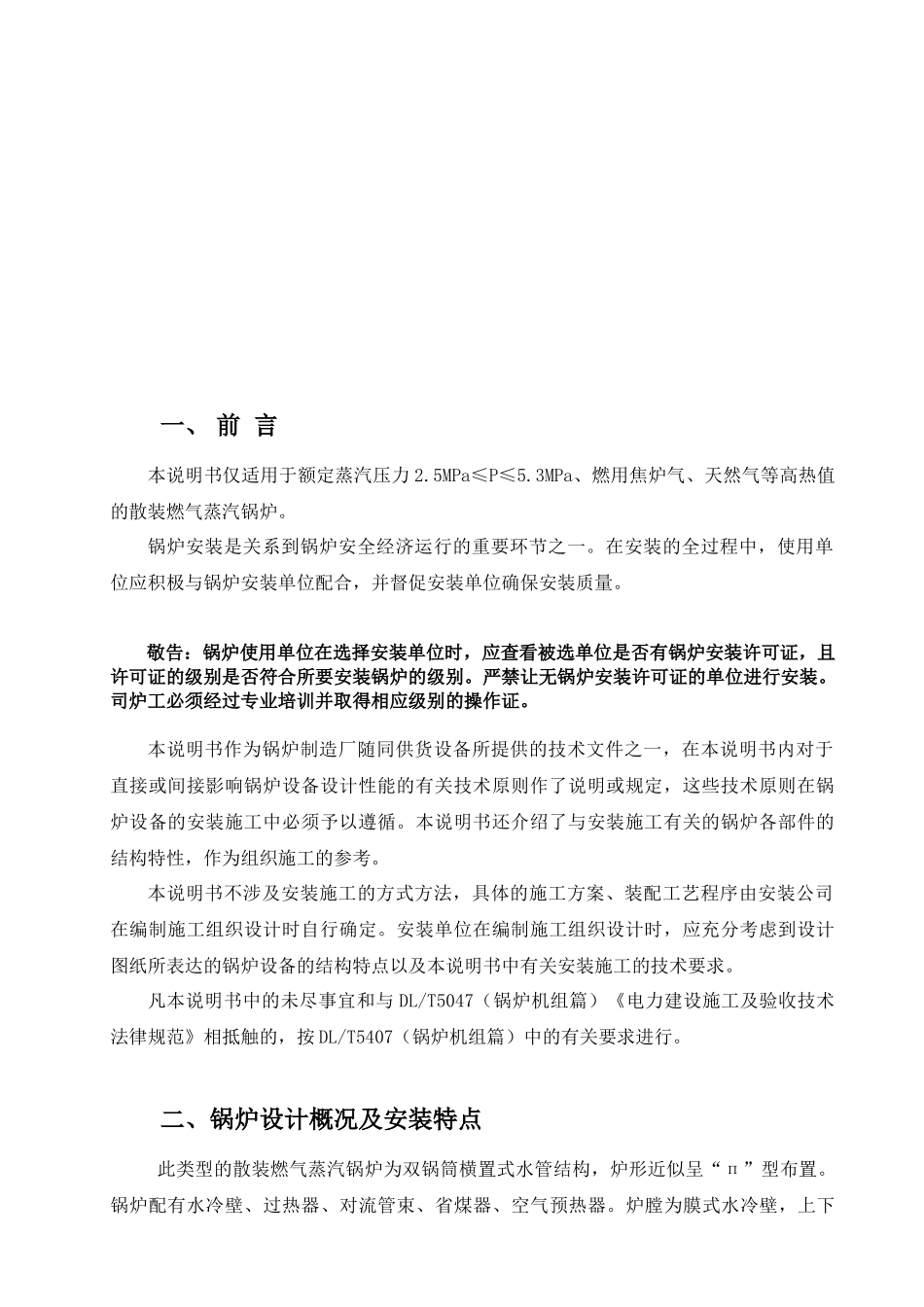

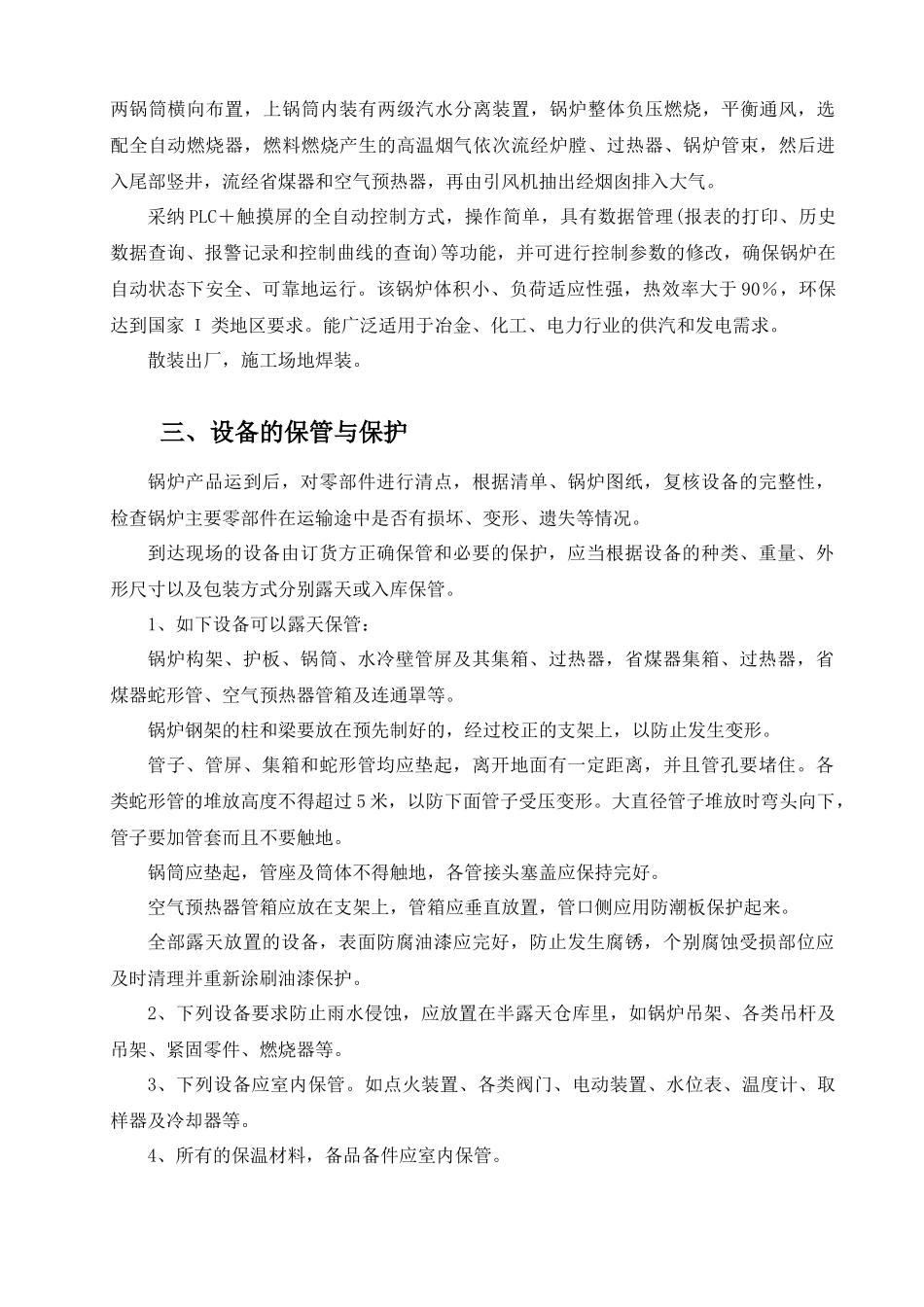

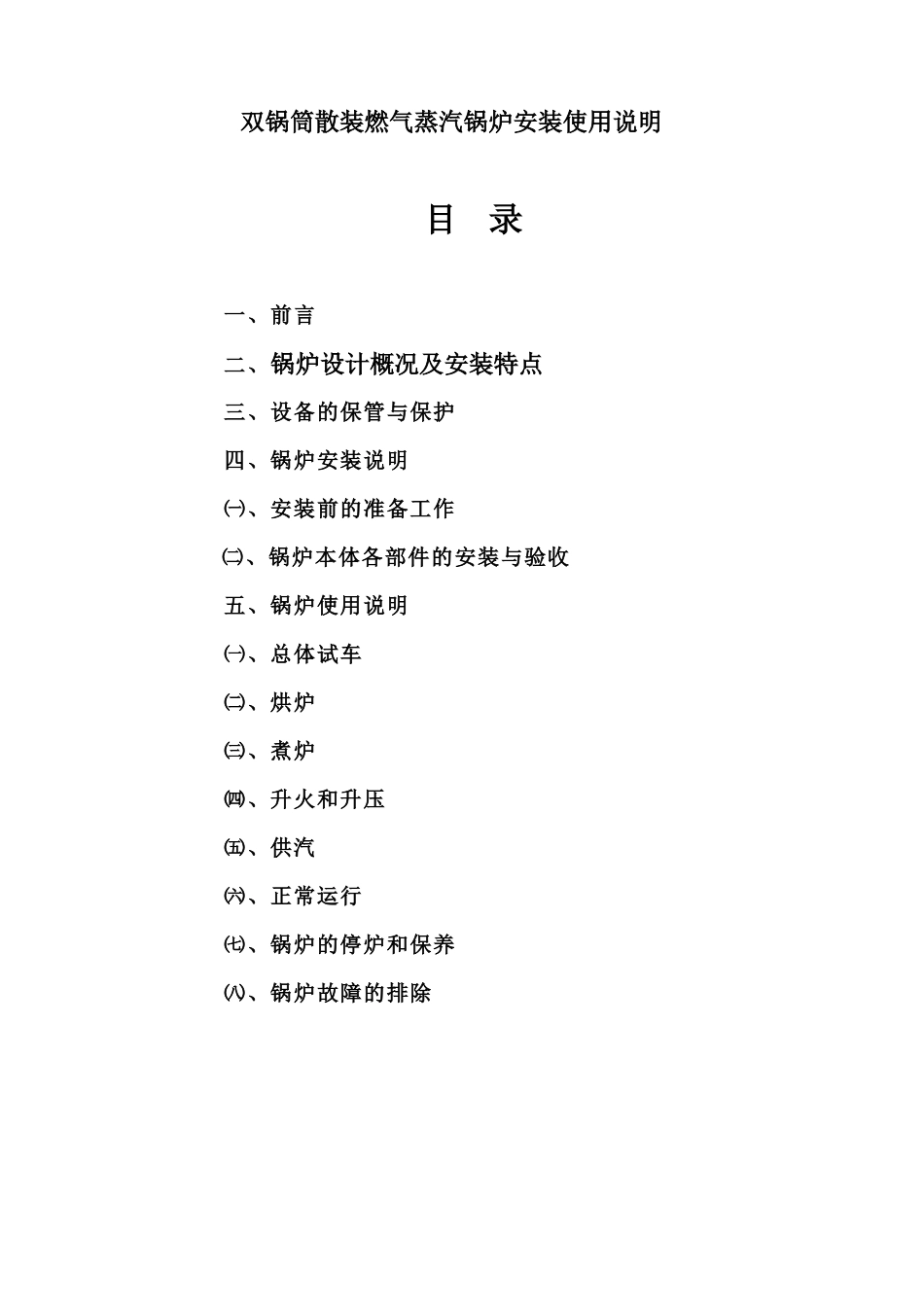

双锅筒散装燃气蒸汽锅炉安装使用说明目录一、前言二、锅炉设计概况及安装特点三、设备的保管与保护四、锅炉安装说明㈠、安装前的准备工作 ㈡、锅炉本体各部件的安装与验收五、锅炉使用说明㈠、总体试车㈡、烘炉㈢、煮炉㈣、升火和升压㈤、供汽㈥、正常运行㈦、锅炉的停炉和保养㈧、锅炉故障的排除一、 前 言本说明书仅适用于额定蒸汽压力 2.5MPa≤P≤5.3MPa、燃用焦炉气、天然气等高热值的散装燃气蒸汽锅炉。锅炉安装是关系到锅炉安全经济运行的重要环节之一。在安装的全过程中，使用单位应积极与锅炉安装单位配合，并督促安装单位确保安装质量。敬告：锅炉使用单位在选择安装单位时，应查看被选单位是否有锅炉安装许可证，且许可证的级别是否符合所要安装锅炉的级别。严禁让无锅炉安装许可证的单位进行安装。司炉工必须经过专业培训并取得相应级别的操作证。本说明书作为锅炉制造厂随同供货设备所提供的技术文件之一，在本说明书内对于直接或间接影响锅炉设备设计性能的有关技术原则作了说明或规定，这些技术原则在锅炉设备的安装施工中必须予以遵循。本说明书还介绍了与安装施工有关的锅炉各部件的结构特性，作为组织施工的参考。本说明书不涉及安装施工的方式方法，具体的施工方案、装配工艺程序由安装公司在编制施工组织设计时自行确定。安装单位在编制施工组织设计时，应充分考虑到设计图纸所表达的锅炉设备的结构特点以及本说明书中有关安装施工的技术要求。凡本说明书中的未尽事宜和与 DL/T5047（锅炉机组篇）《电力建设施工及验收技术法律规范》相抵触的，按 DL/T5407（锅炉机组篇）中的有关要求进行。二、锅炉设计概况及安装特点 此类型的散装燃气蒸汽锅炉为双锅筒横置式水管结构，炉形近似呈“п”型布置。锅炉配有水冷壁、过热器、对流管束、省煤器、空气预热器。炉膛为膜式水冷壁，上下两锅筒横向布置，上锅筒内装有两级汽水分离装置，锅炉整体负压燃烧，平衡通风，选配全自动燃烧器，燃料燃烧产生的高温烟气依次流经炉膛、过热器、锅炉管束，然后进入尾部竖井，流经省煤器和空气预热器，再由引风机抽出经烟囱排入大气。采纳 PLC＋触摸屏的全自动控制方式，操作简单，具有数据管理(报表的打印、历史数据查询、报警记录和控制曲线的查询)等功能，并可进行控制参数的修改，确保锅炉在自动状态下安全、可靠地运行。该锅炉体积小、负荷适应性强，热效率大于 90％，环保达到国家 Ι 类地区要求。能广泛适用于冶金、化工、电力行...
