变压器油中溶解气体分析教(学)案

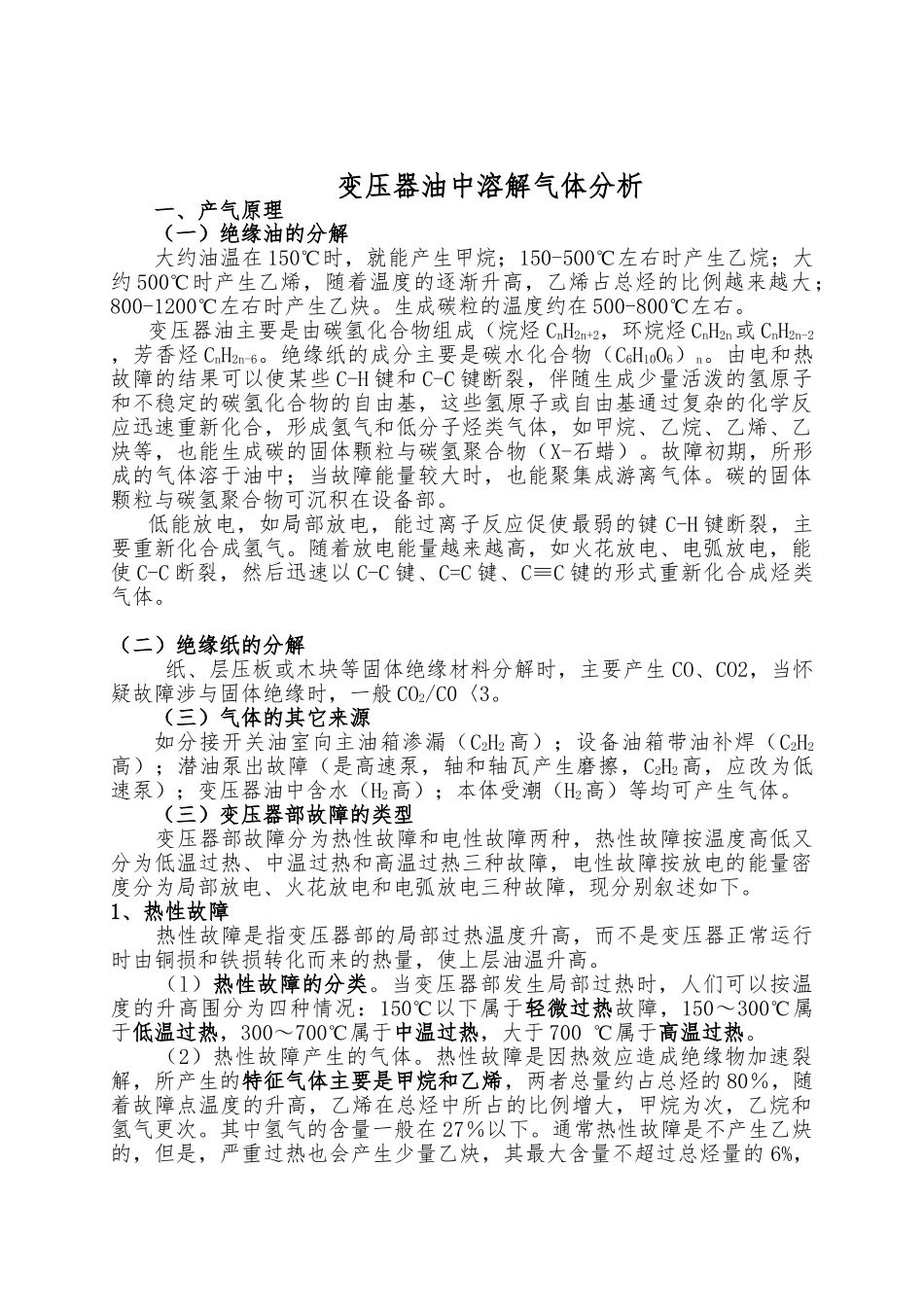

变压器油中溶解气体分析教(学)案_第1页
1/15
变压器油中溶解气体分析教(学)案_第2页
2/15
变压器油中溶解气体分析教(学)案_第3页
3/15
变压器油中溶解气体分析一、产气原理(一)绝缘油的分解大约油温在 150℃时,就能产生甲烷;150-500℃左右时产生乙烷;大约 500℃时产生乙烯,随着温度的逐渐升高,乙烯占总烃的比例越来越大;800-1200℃左右时产生乙炔。生成碳粒的温度约在 500-800℃左右。变压器油主要是由碳氢化合物组成(烷烃 CnH2n+2,环烷烃 CnH2n或 CnH2n-2 ,芳香烃 CnH2n-6。绝缘纸的成分主要是碳水化合物(C6H10O6)n。由电和热故障的结果可以使某些 C-H 键和 C-C 键断裂,伴随生成少量活泼的氢原子和不稳定的碳氢化合物的自由基,这些氢原子或自由基通过复杂的化学反应迅速重新化合,形成氢气和低分子烃类气体,如甲烷、乙烷、乙烯、乙炔等,也能生成碳的固体颗粒与碳氢聚合物(X-石蜡)。故障初期,所形成的气体溶于油中;当故障能量较大时,也能聚集成游离气体。碳的固体颗粒与碳氢聚合物可沉积在设备部。低能放电,如局部放电,能过离子反应促使最弱的键 C-H 键断裂,主要重新化合成氢气。随着放电能量越来越高,如火花放电、电弧放电,能使 C-C 断裂,然后迅速以 C-C 键、C=C 键、C≡C 键的形式重新化合成烃类气体。(二)绝缘纸的分解 纸、层压板或木块等固体绝缘材料分解时,主要产生 CO、CO2,当怀疑故障涉与固体绝缘时,一般 CO2/C0〈3。(三)气体的其它来源如分接开关油室向主油箱渗漏(C2H2 高);设备油箱带油补焊(C2H2高);潜油泵出故障(是高速泵,轴和轴瓦产生磨擦,C2H2高,应改为低速泵);变压器油中含水(H2高);本体受潮(H2高)等均可产生气体。(三)变压器部故障的类型 变压器部故障分为热性故障和电性故障两种,热性故障按温度高低又分为低温过热、中温过热和高温过热三种故障,电性故障按放电的能量密度分为局部放电、火花放电和电弧放电三种故障,现分别叙述如下。1、热性故障 热性故障是指变压器部的局部过热温度升高,而不是变压器正常运行时由铜损和铁损转化而来的热量,使上层油温升高。 (l)热性故障的分类。当变压器部发生局部过热时,人们可以按温度的升高围分为四种情况:150℃以下属于轻微过热故障,150~300℃属于低温过热,300~700℃属于中温过热,大于 700 ℃属于高温过热。 (2)热性故障产生的气体。热性故障是因热效应造成绝缘物加速裂解,所产生的特征气体主要是甲烷和乙烯,两者总量约占总烃的 80%,随着故障点温度的升高,乙烯在总烃中所占的比例增大,甲烷为次,乙烷和氢气更次。其...
