固定输送机安装施工工艺标准

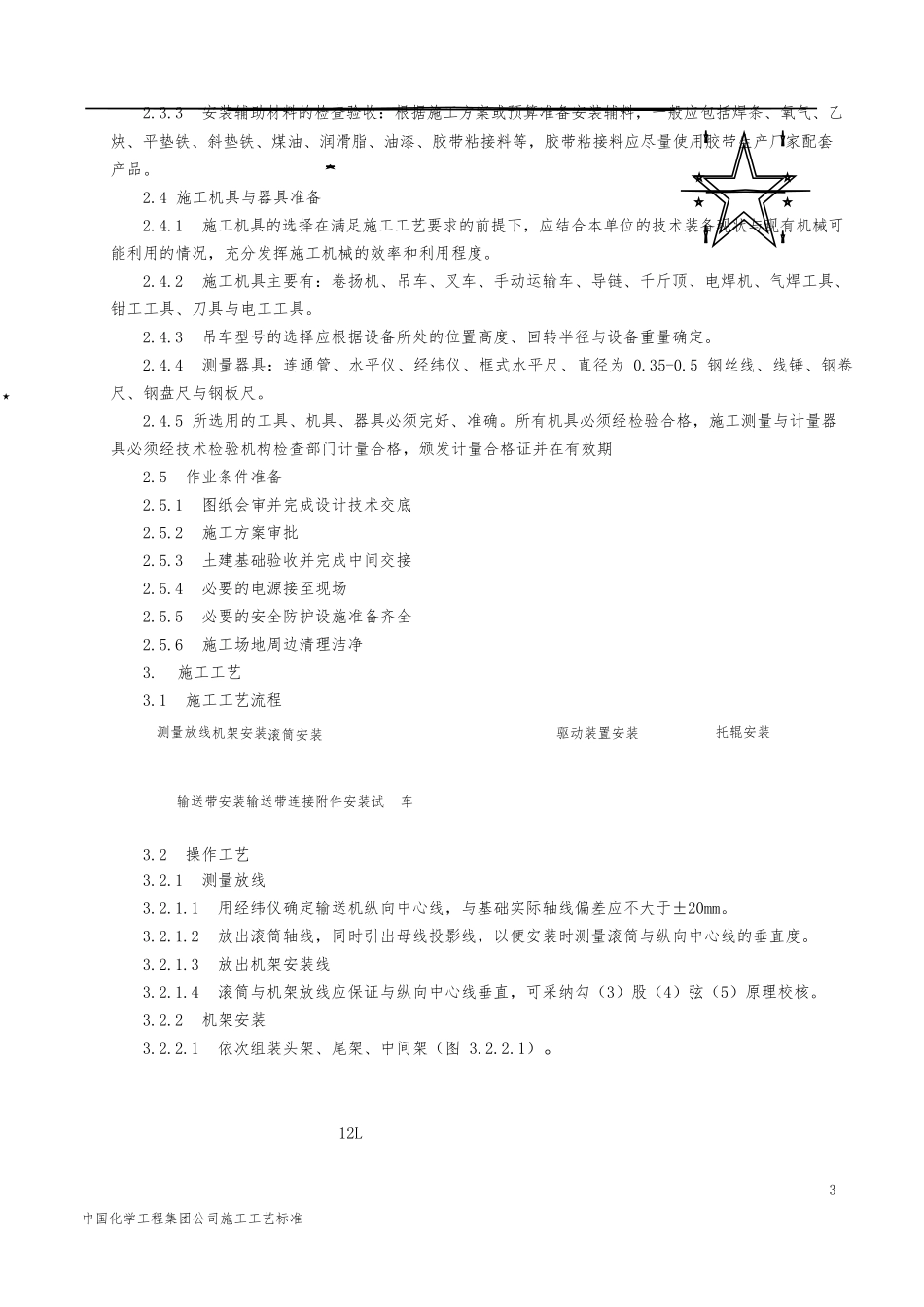

中国化学工程集团公司施工工艺标准固定带式输送机安装施工工艺标准（标准编号）1. 适用围、分类组成1.1 适用围本工艺标准适用于输送各种块状、粒状等松散物料与成件物品的固定带式输送机的安装。固定带式输送机安装除执行本工艺标准外，尚应符合现行国家、行业标准规以与设计和设备技术文件的要求。1.2 带式输送机的典型布置如图 1.2 所示。1.2 带式输送机的典型布置1.3 带式输送机整机机构如图 1.3 所示。1中国化学工程集团公司施工工艺标准1、头部漏斗 2、机架 3、头部清扫器 4、传动滚筒 5、安全保护装置 6、输送带 7、承载托辊 8、缓冲托辊 9、导料槽10、改向滚筒 11、拉紧装置 12、尾架 13、空段清扫器 14、回程托辊 15、中间架 16、电动机 17、液力偶合器 18、制动器 19、减速器 20、联轴器图 1.3 带式输送机整机结构示意图2. 施工准备2.1 技术准备2.1.1 取得完整的设计文件和设备技术文件；2.1.2 进行图纸会审并形成记录；2.1.3 对其到货的固定带式输送机进行现场察看，阅读其安装说明与试运转要求。2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准,对施工班组进行技术交底。2.1.5 相关标准规2.1.5.1 《连续输送设备安装工程施工与验收规》GB50270-982.1.5.2 《机械设备安装工程施工与验收通用规》GB50231-982.1.5.3 《现场设备、工业管道焊接工程施工与验收规》GB50236-982.1.5.4 《工业设备、管道防腐蚀工程施工与验收规》HGJ229-912.1.5.5 《化工建设安装工程起重施工规》HG20241-20002.1.5.6 《化学工业工程建设交工技术规定》HG20247-942.2 作业人员2.2.1 固定带式输送机安装主要工种为钳工、电工、焊工、起重工和油漆工，人员数量根据施工方案进行配备，特别工种人员应持证上岗；2.2.2 开工前对参加施工人员进行职业健康安全、环境等方面的岗前教育；2.2.3 做好技术交底，并形成记录。使参加施工人员充分熟悉设备图与设备随机带的技术文件与有关规规定。2.3 设备、材料的检查验收、存放保管。2.3.1 设备的检查验收：设备进场时，需建设、施工、制造、监理等有关单位参加，并按设备的名称、型号、规格、位号、数量清单逐一检查验收，作好设备验收记录，若检查验收不合格的设备不得进行安装。2.3.2 设备的存放、保管：对验收合格的设备，设立场地进行存放，并加以保护，作好标识。2中国化学工程集团公司施工工艺标准2.3.3 安装辅助材料的检查验收：根据施工方案或预...
