城轨制动系统毕业论文

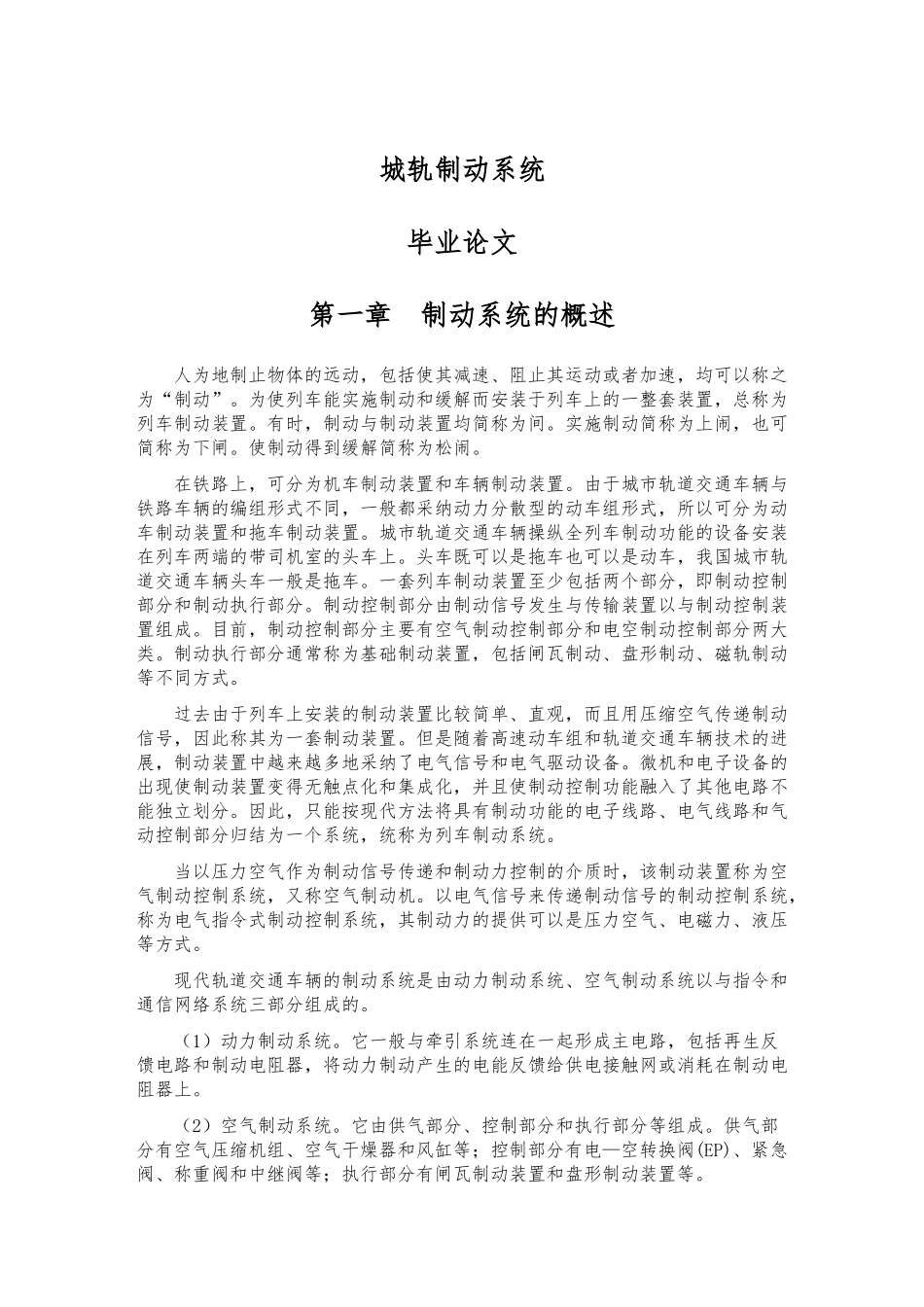

城轨制动系统毕业论文_第1页
1/38

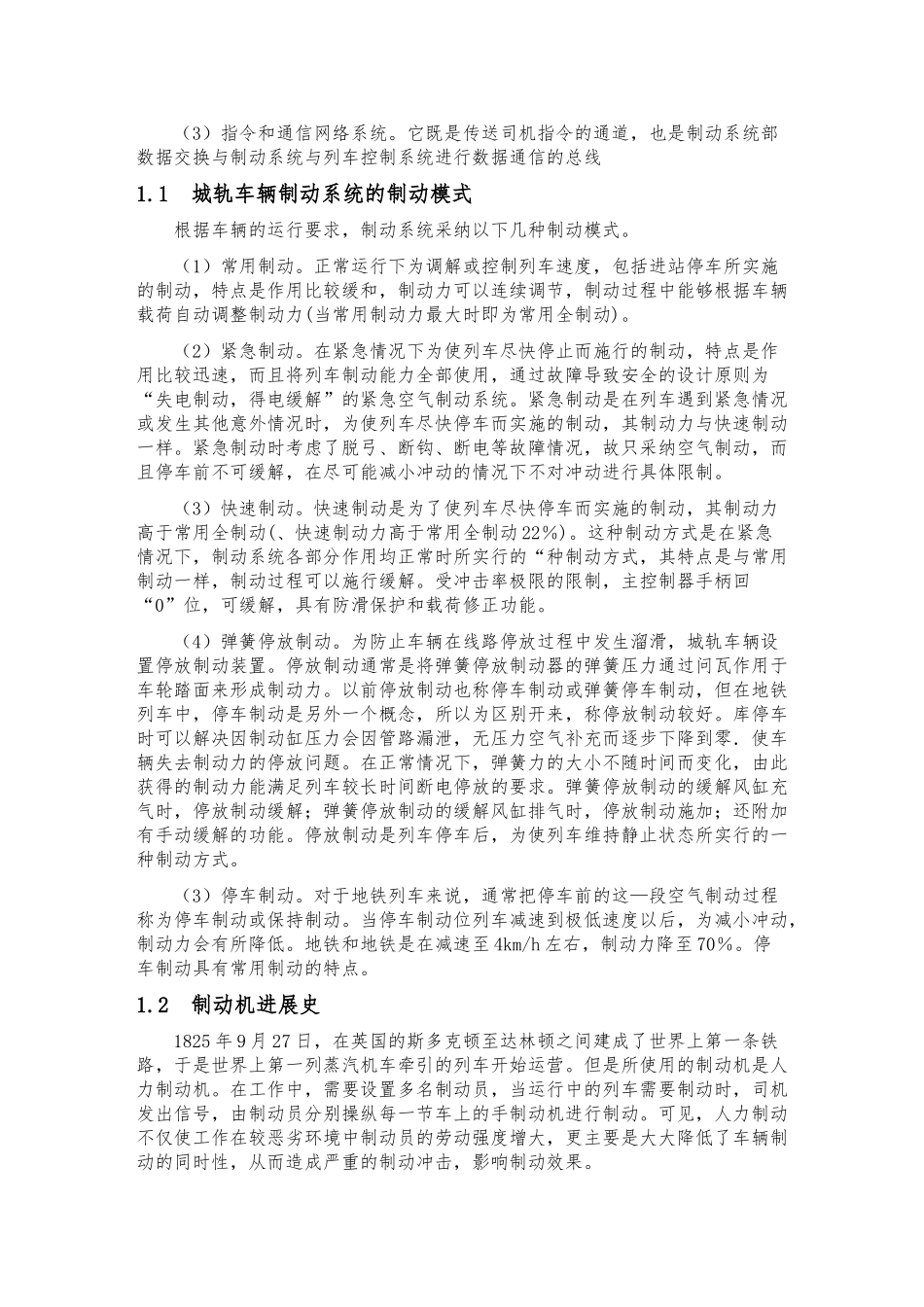

城轨制动系统毕业论文_第2页
2/38

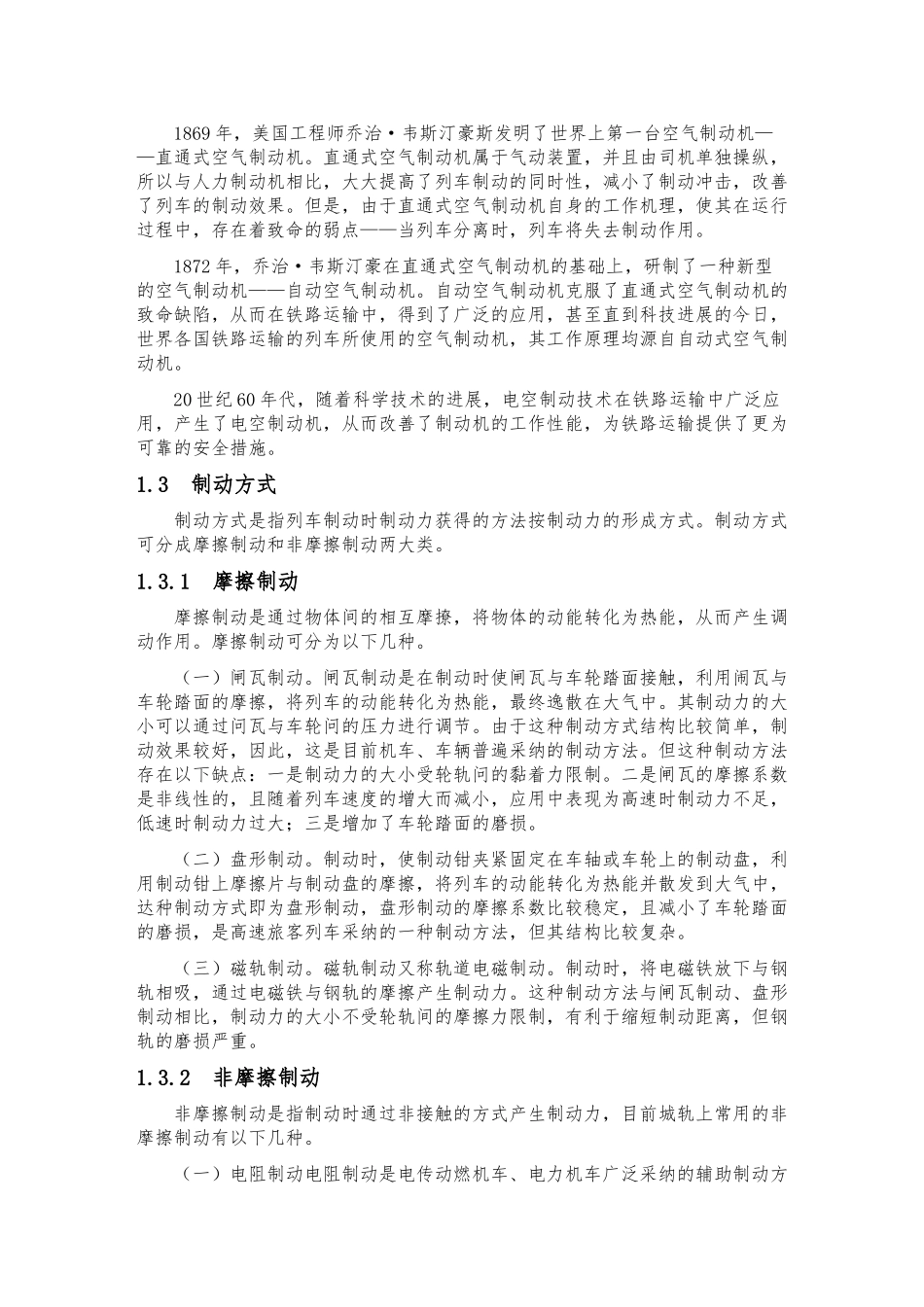

城轨制动系统毕业论文_第3页
3/38
城轨制动系统毕业论文第一章 制动系统的概述人为地制止物体的远动,包括使其减速、阻止其运动或者加速,均可以称之为“制动”。为使列车能实施制动和缓解而安装于列车上的一整套装置,总称为列车制动装置。有时,制动与制动装置均简称为间。实施制动简称为上闹,也可简称为下闸。使制动得到缓解简称为松闹。在铁路上,可分为机车制动装置和车辆制动装置。由于城市轨道交通车辆与铁路车辆的编组形式不同,一般都采纳动力分散型的动车组形式,所以可分为动车制动装置和拖车制动装置。城市轨道交通车辆操纵全列车制动功能的设备安装在列车两端的带司机室的头车上。头车既可以是拖车也可以是动车,我国城市轨道交通车辆头车一般是拖车。一套列车制动装置至少包括两个部分,即制动控制部分和制动执行部分。制动控制部分由制动信号发生与传输装置以与制动控制装置组成。目前,制动控制部分主要有空气制动控制部分和电空制动控制部分两大类。制动执行部分通常称为基础制动装置,包括闸瓦制动、盘形制动、磁轨制动等不同方式。过去由于列车上安装的制动装置比较简单、直观,而且用压缩空气传递制动信号,因此称其为一套制动装置。但是随着高速动车组和轨道交通车辆技术的进展,制动装置中越来越多地采纳了电气信号和电气驱动设备。微机和电子设备的出现使制动装置变得无触点化和集成化,并且使制动控制功能融入了其他电路不能独立划分。因此,只能按现代方法将具有制动功能的电子线路、电气线路和气动控制部分归结为一个系统,统称为列车制动系统。当以压力空气作为制动信号传递和制动力控制的介质时,该制动装置称为空气制动控制系统,又称空气制动机。以电气信号来传递制动信号的制动控制系统,称为电气指令式制动控制系统,其制动力的提供可以是压力空气、电磁力、液压等方式。现代轨道交通车辆的制动系统是由动力制动系统、空气制动系统以与指令和通信网络系统三部分组成的。(1)动力制动系统。它一般与牵引系统连在一起形成主电路,包括再生反馈电路和制动电阻器,将动力制动产生的电能反馈给供电接触网或消耗在制动电阻器上。(2)空气制动系统。它由供气部分、控制部分和执行部分等组成。供气部分有空气压缩机组、空气干燥器和风缸等;控制部分有电—空转换阀(EP)、紧急阀、称重阀和中继阀等;执行部分有闸瓦制动装置和盘形制动装置等。(3)指令和通信网络系统。它既是传送司机指令的通道,也是制动系统部数据交换与制动系统与列车控制系统进行数...
