皮带输送机施工方案汇总

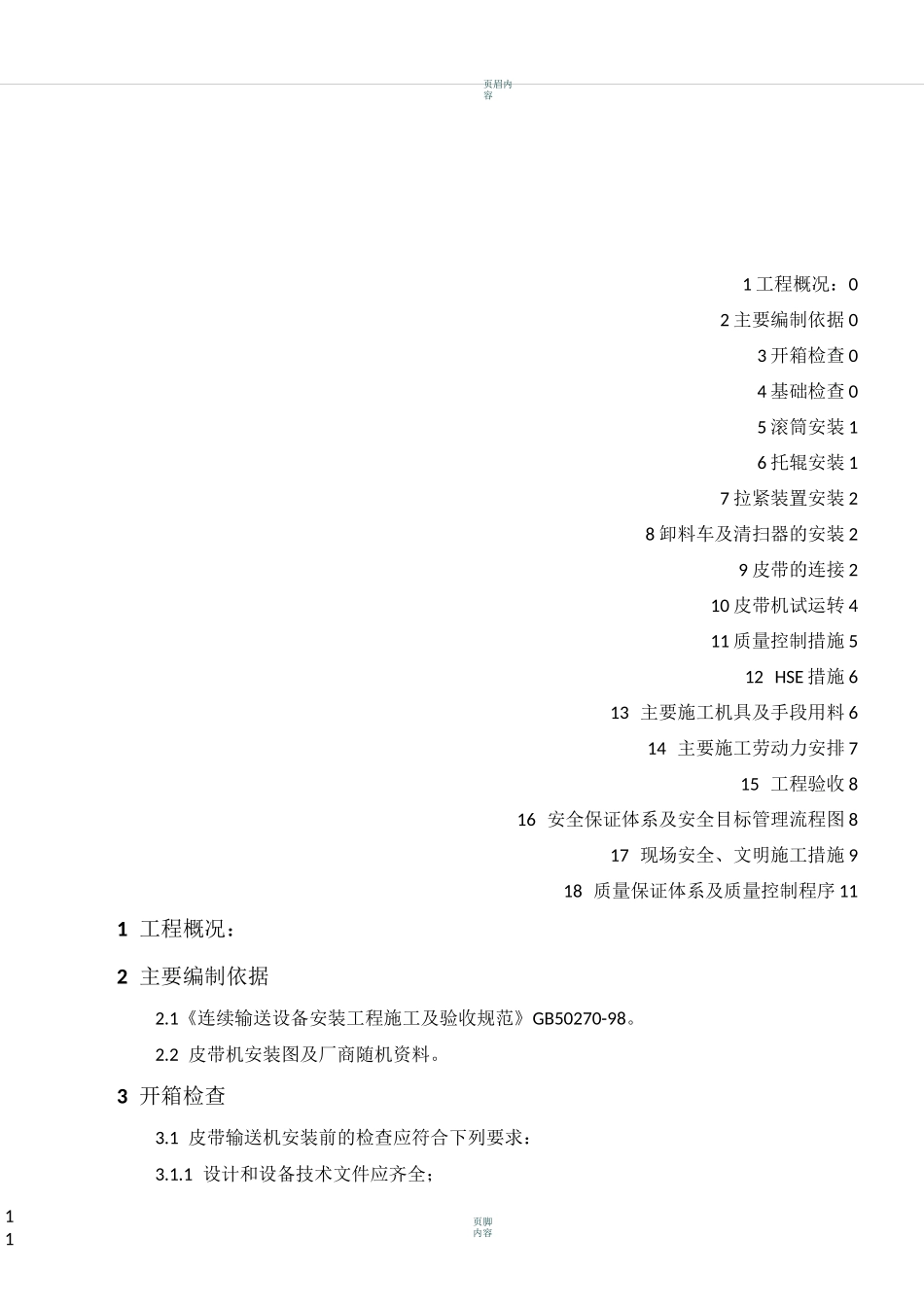

皮带输送机施工方案汇总_第1页
1/15

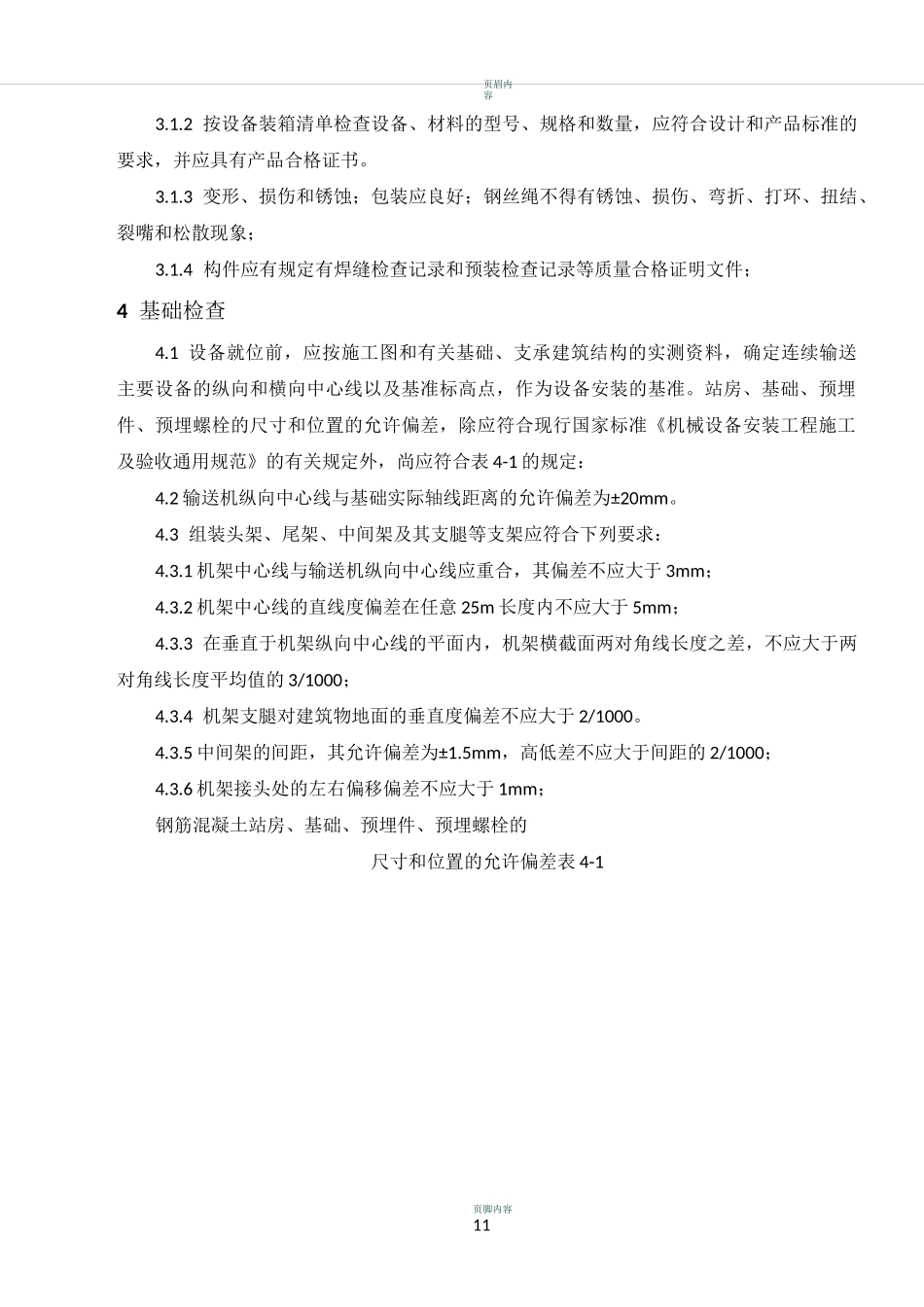

皮带输送机施工方案汇总_第2页
2/15

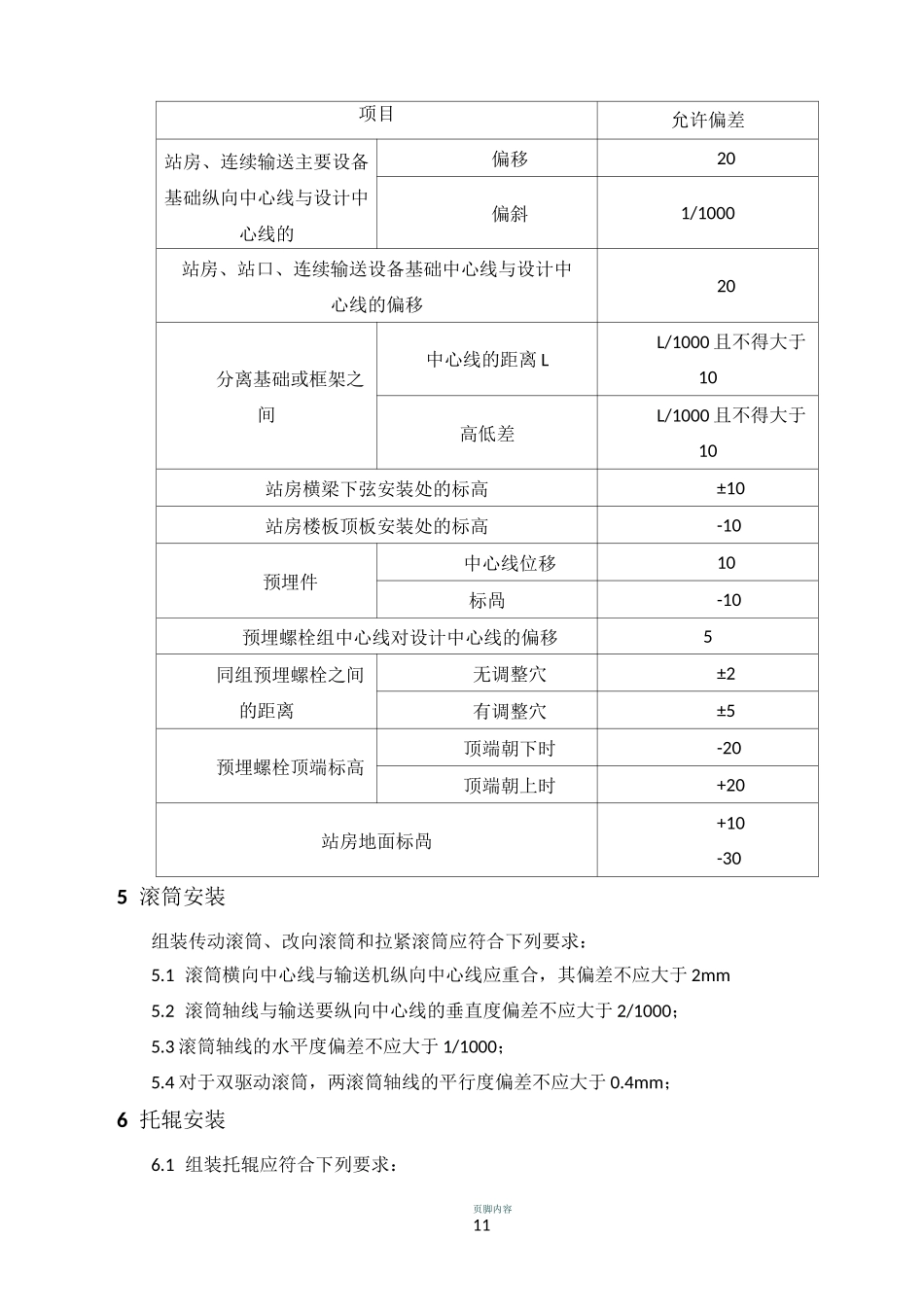

皮带输送机施工方案汇总_第3页
3/15
页眉内容11页脚内容1 工程概况:02 主要编制依据 03 开箱检查 04 基础检查 05 滚筒安装 16 托辊安装 17 拉紧装置安装 28 卸料车及清扫器的安装 29 皮带的连接 210 皮带机试运转 411 质量控制措施 512 HSE 措施 613 主要施工机具及手段用料 614 主要施工劳动力安排 715 工程验收 816 安全保证体系及安全目标管理流程图 817 现场安全、文明施工措施 918 质量保证体系及质量控制程序 111 工程概况:2 主要编制依据2.1《连续输送设备安装工程施工及验收规范》GB50270-98。2.2 皮带机安装图及厂商随机资料。3 开箱检查3.1 皮带输送机安装前的检查应符合下列要求:3.1.1 设计和设备技术文件应齐全;页眉内容页脚内容113.1.2 按设备装箱清单检查设备、材料的型号、规格和数量,应符合设计和产品标准的要求,并应具有产品合格证书。3.1.3 变形、损伤和锈蚀;包装应良好;钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象;3.1.4 构件应有规定有焊缝检查记录和预装检查记录等质量合格证明文件;4 基础检查4.1 设备就位前,应按施工图和有关基础、支承建筑结构的实测资料,确定连续输送主要设备的纵向和横向中心线以及基准标高点,作为设备安装的基准。站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差,除应符合现行国家标准《机械设备安装工程施工及验收通用规范》的有关规定外,尚应符合表 4-1 的规定:4.2 输送机纵向中心线与基础实际轴线距离的允许偏差为±20mm。4.3 组装头架、尾架、中间架及其支腿等支架应符合下列要求:4.3.1 机架中心线与输送机纵向中心线应重合,其偏差不应大于 3mm;4.3.2 机架中心线的直线度偏差在任意 25m 长度内不应大于 5mm;4.3.3 在垂直于机架纵向中心线的平面内,机架横截面两对角线长度之差,不应大于两对角线长度平均值的 3/1000;4.3.4 机架支腿对建筑物地面的垂直度偏差不应大于 2/1000。4.3.5 中间架的间距,其允许偏差为±1.5mm,高低差不应大于间距的 2/1000;4.3.6 机架接头处的左右偏移偏差不应大于 1mm;钢筋混凝土站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差表 4-1页脚内容11项目允许偏差站房、连续输送主要设备基础纵向中心线与设计中心线的偏移20偏斜1/1000站房、站口、连续输送设备基础中心线与设计中心线的偏移20分离基础或框架之间中心线的距离 LL/1000 且不得大于10高低差L/1000 且不得大于10站房横梁下弦...
