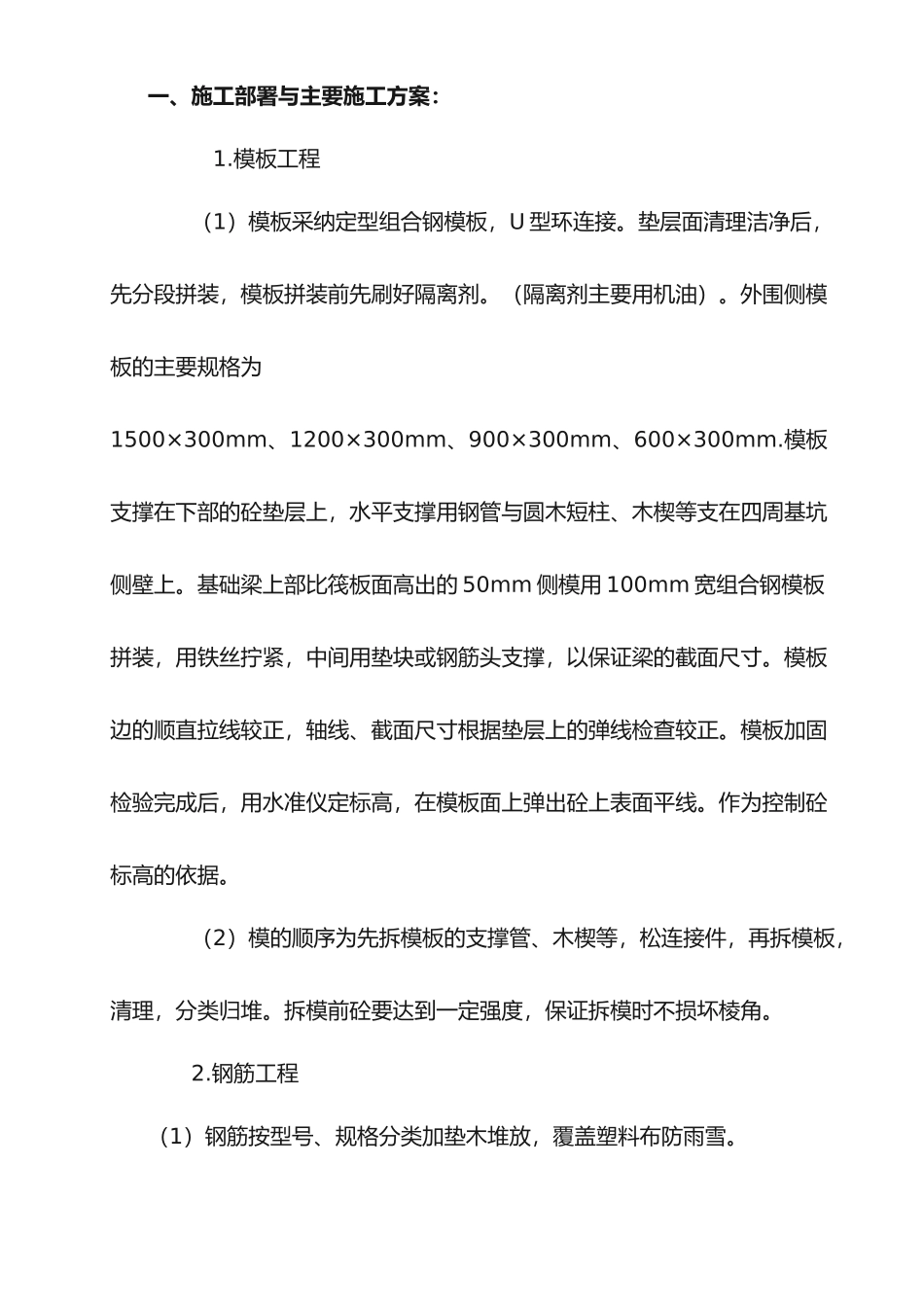

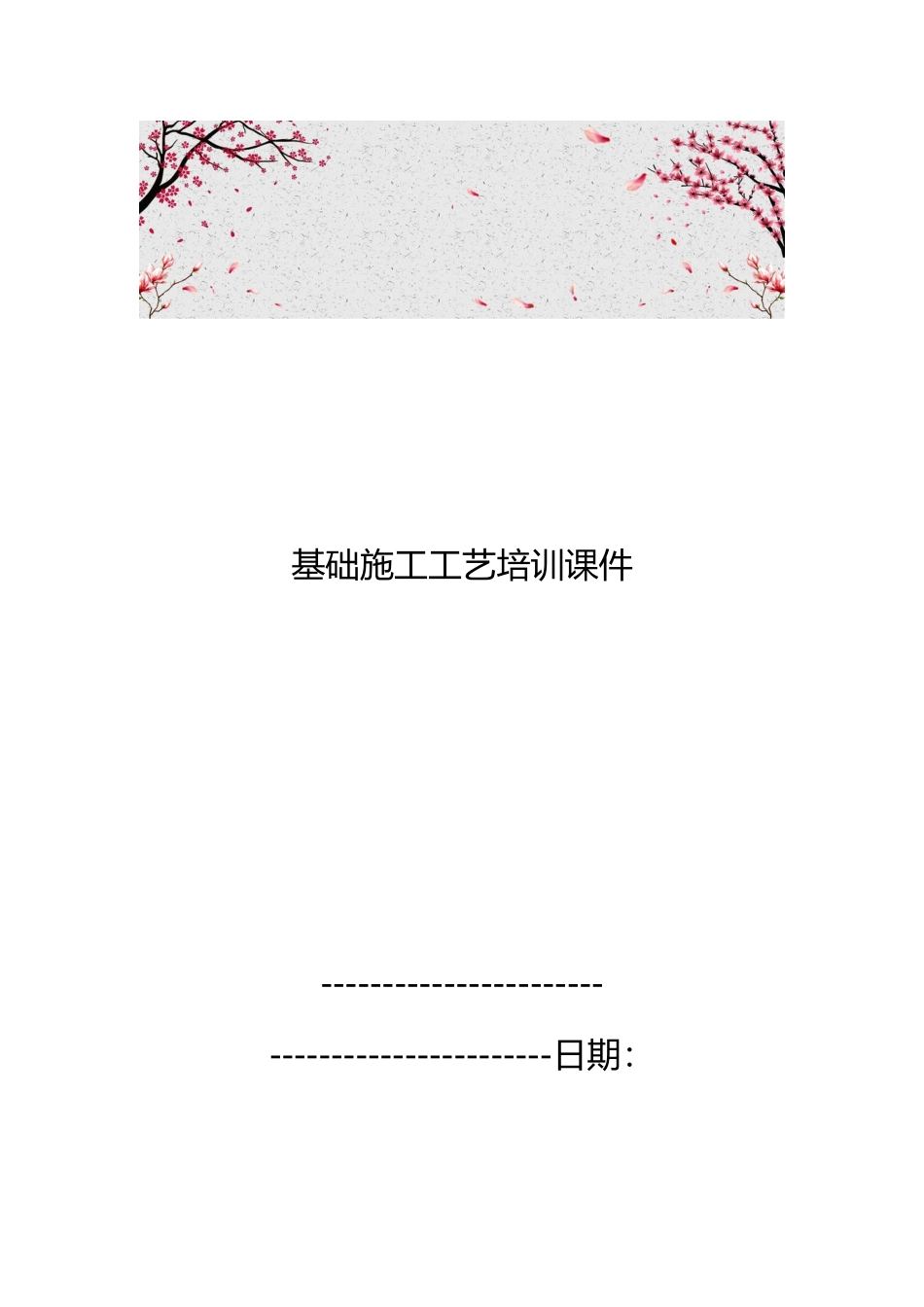

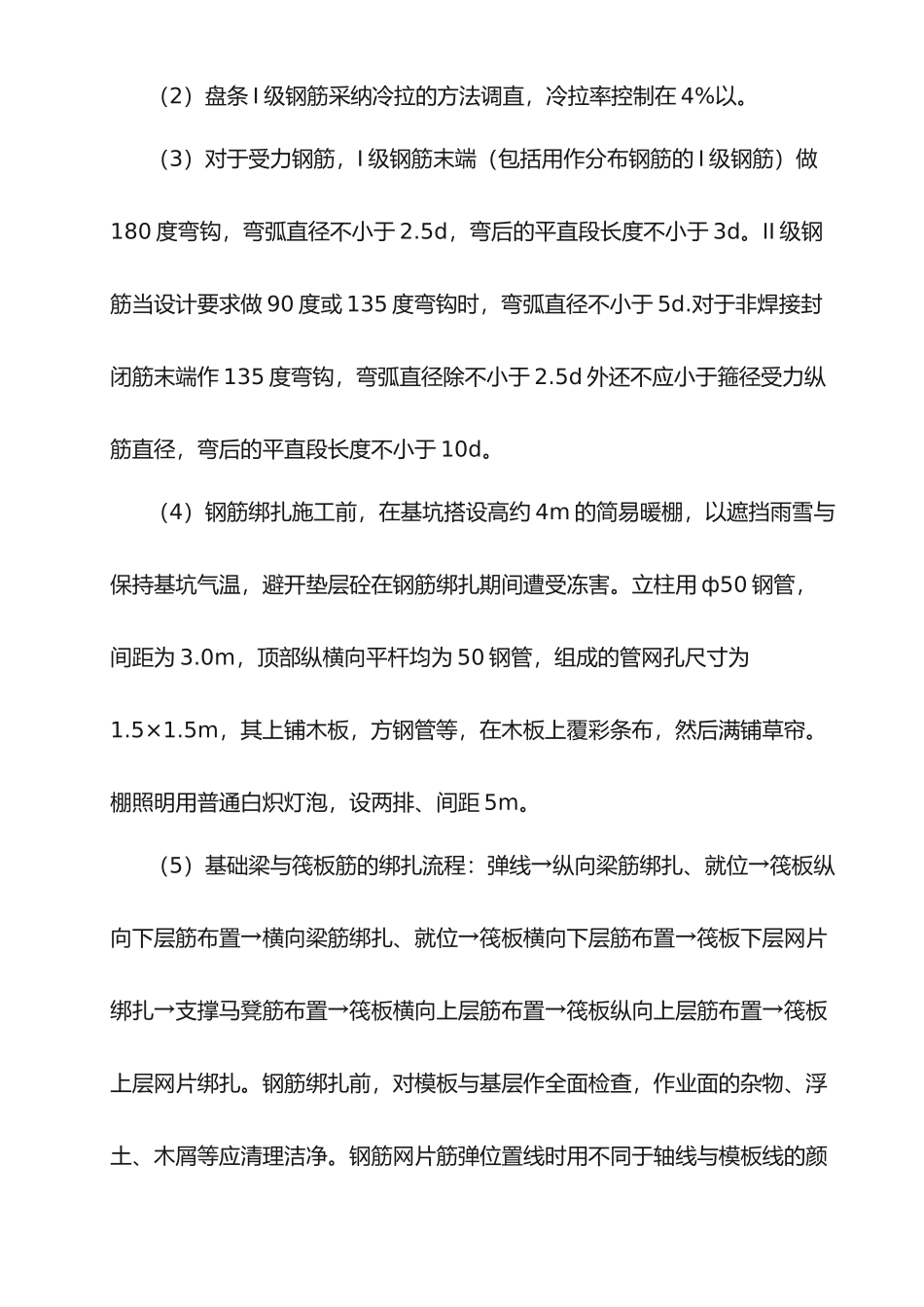

基础施工工艺培训课件----------------------- -----------------------日期：一、施工部署与主要施工方案： 1.模板工程 （1）模板采纳定型组合钢模板，U 型环连接。垫层面清理洁净后，先分段拼装，模板拼装前先刷好隔离剂。（隔离剂主要用机油）。外围侧模板的主要规格为1500×300mm、1200×300mm、900×300mm、600×300mm.模板支撑在下部的砼垫层上，水平支撑用钢管与圆木短柱、木楔等支在四周基坑侧壁上。基础梁上部比筏板面高出的 50mm 侧模用 100mm 宽组合钢模板拼装，用铁丝拧紧，中间用垫块或钢筋头支撑，以保证梁的截面尺寸。模板边的顺直拉线较正，轴线、截面尺寸根据垫层上的弹线检查较正。模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。作为控制砼标高的依据。 （2）模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。拆模前砼要达到一定强度，保证拆模时不损坏棱角。 2.钢筋工程（1）钢筋按型号、规格分类加垫木堆放，覆盖塑料布防雨雪。（2）盘条 I 级钢筋采纳冷拉的方法调直，冷拉率控制在 4%以。（3）对于受力钢筋，I 级钢筋末端（包括用作分布钢筋的 I 级钢筋）做180 度弯钩，弯弧直径不小于 2.5d，弯后的平直段长度不小于 3d。II 级钢筋当设计要求做 90 度或 135 度弯钩时，弯弧直径不小于 5d.对于非焊接封闭筋末端作 135 度弯钩，弯弧直径除不小于 2.5d 外还不应小于箍径受力纵筋直径，弯后的平直段长度不小于 10d。（4）钢筋绑扎施工前，在基坑搭设高约 4m 的简易暖棚，以遮挡雨雪与保持基坑气温，避开垫层砼在钢筋绑扎期间遭受冻害。立柱用 ф50 钢管，间距为 3.0m，顶部纵横向平杆均为 50 钢管，组成的管网孔尺寸为1.5×1.5m，其上铺木板，方钢管等，在木板上覆彩条布，然后满铺草帘。棚照明用普通白炽灯泡，设两排、间距 5m。（5）基础梁与筏板筋的绑扎流程：弹线→纵向梁筋绑扎、就位→筏板纵向下层筋布置→横向梁筋绑扎、就位→筏板横向下层筋布置→筏板下层网片绑扎→支撑马凳筋布置→筏板横向上层筋布置→筏板纵向上层筋布置→筏板上层网片绑扎。钢筋绑扎前，对模板与基层作全面检查，作业面的杂物、浮土、木屑等应清理洁净。钢筋网片筋弹位置线时用不同于轴线与模板线的颜色以区分开。梁筋骨架绑扎时用简易马凳作支架。具体操步骤为：按计算好的数量摆放箍筋→穿主筋→画箍筋位置线→绑扎骨架→撤支架就位骨架。骨架上部纵筋与箍筋...
