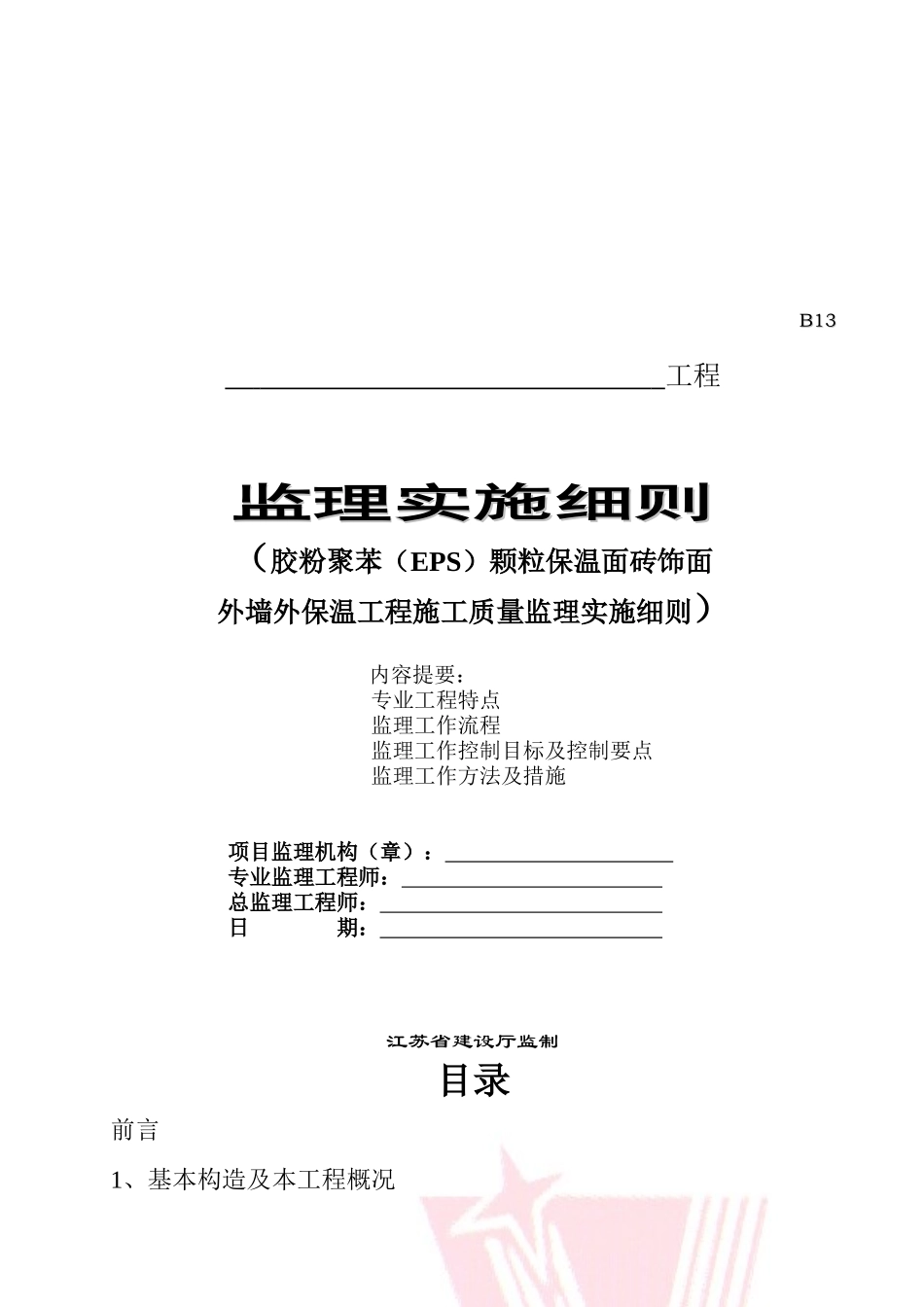

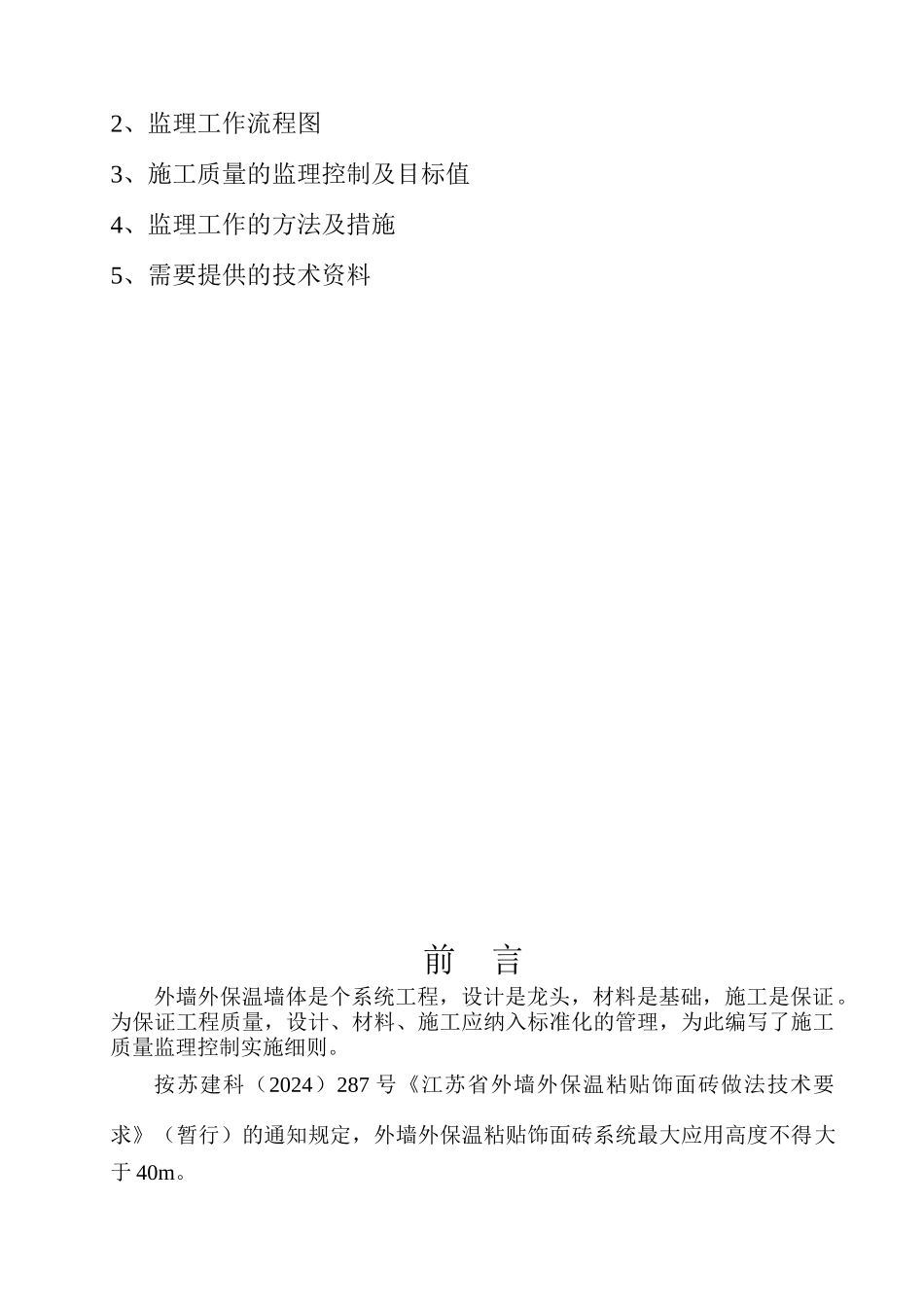

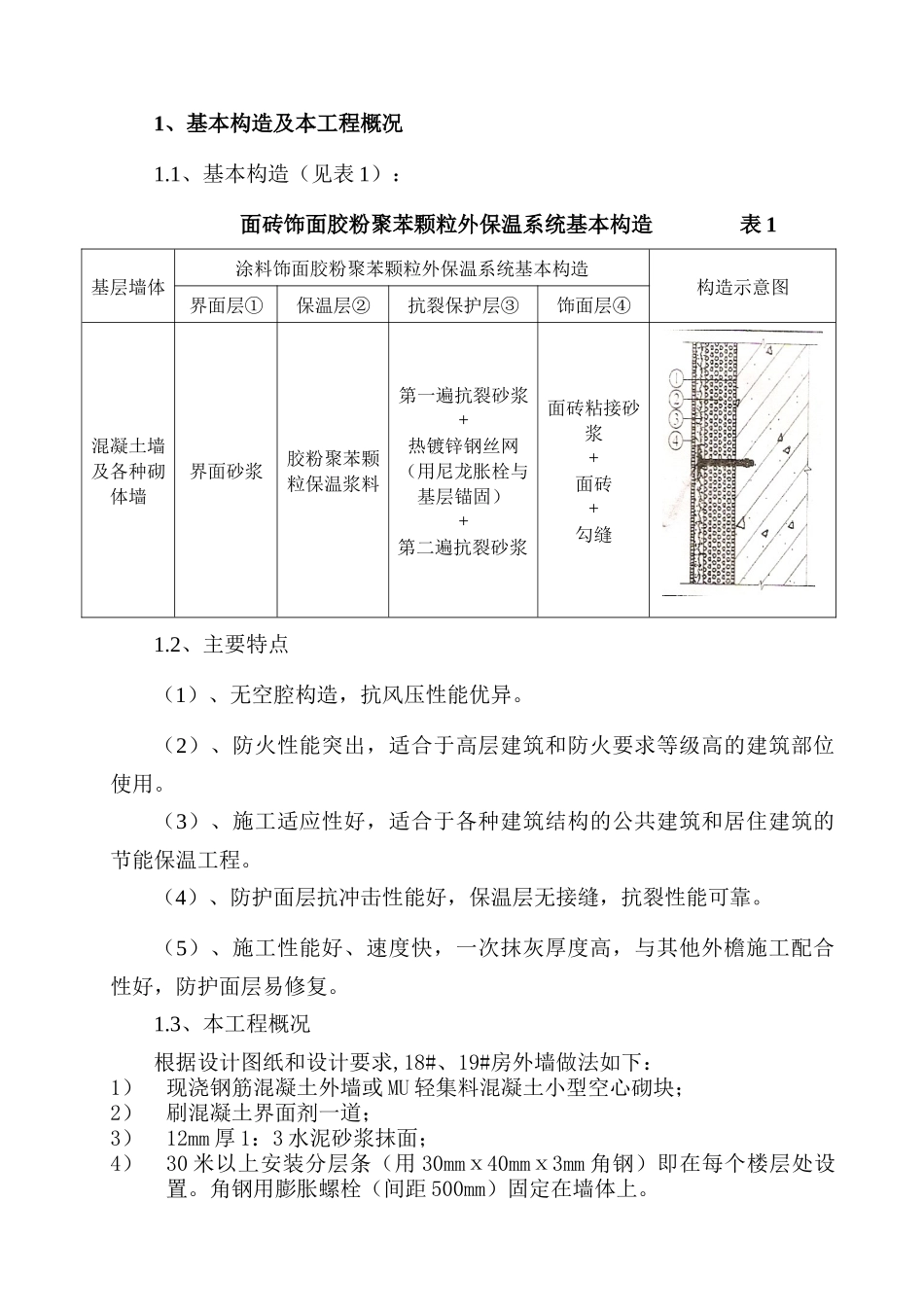

B13B13 工程监理实施细则监理实施细则（胶粉聚苯（EPS）颗粒保温面砖饰面外墙外保温工程施工质量监理实施细则）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制目录前言1、基本构造及本工程概况2、监理工作流程图3、施工质量的监理控制及目标值4、监理工作的方法及措施5、需要提供的技术资料前 言外墙外保温墙体是个系统工程，设计是龙头，材料是基础，施工是保证。为保证工程质量，设计、材料、施工应纳入标准化的管理，为此编写了施工质量监理控制实施细则。按苏建科（2024）287 号《江苏省外墙外保温粘贴饰面砖做法技术要求》（暂行）的通知规定，外墙外保温粘贴饰面砖系统最大应用高度不得大于 40m。1、基本构造及本工程概况1.1、基本构造（见表 1）： 面砖饰面胶粉聚苯颗粒外保温系统基本构造 表 1基层墙体涂料饰面胶粉聚苯颗粒外保温系统基本构造构造示意图界面层①保温层②抗裂保护层③饰面层④混凝土墙及各种砌体墙界面砂浆胶粉聚苯颗粒保温浆料第一遍抗裂砂浆+热镀锌钢丝网（用尼龙胀栓与基层锚固）+第二遍抗裂砂浆面砖粘接砂浆+面砖+勾缝1.2、主要特点（1）、无空腔构造，抗风压性能优异。（2）、防火性能突出，适合于高层建筑和防火要求等级高的建筑部位使用。（3）、施工适应性好，适合于各种建筑结构的公共建筑和居住建筑的节能保温工程。（4）、防护面层抗冲击性能好，保温层无接缝，抗裂性能可靠。（5）、施工性能好、速度快，一次抹灰厚度高，与其他外檐施工配合性好，防护面层易修复。1.3、本工程概况根据设计图纸和设计要求,18#、19#房外墙做法如下：1）现浇钢筋混凝土外墙或 MU 轻集料混凝土小型空心砌块；2）刷混凝土界面剂一道；3）12mm 厚 1：3 水泥砂浆抹面；4）30 米以上安装分层条（用 30mmⅹ40mmⅹ3mm 角钢）即在每个楼层处设置。角钢用膨胀螺栓（间距 500mm）固定在墙体上。5）30mm 厚聚苯颗粒保温砂浆分层抹平6）8mm 厚聚合物抗裂砂浆（内设 12.4ⅹ12.4ⅹ0.9 钢丝网用膨胀螺栓间距﹫500mm 固定在墙体上）抹平；7）10mm 水泥砂浆；8）用磁砖胶粘结层贴面砖；9）磁砖胶粘结剂勾缝；飘窗侧板、封闭阳台挑出墙外的底板、侧板、顶板的保温层做法：1）喷涂料面层；2）15 厚 1：3 水泥砂浆（掺水泥重量 1%抗裂剂）抹面，顶板向外找坡1%；3）5 厚聚合物抗裂砂浆，内设涂塑...
