天然气管道置换方案VIP专享

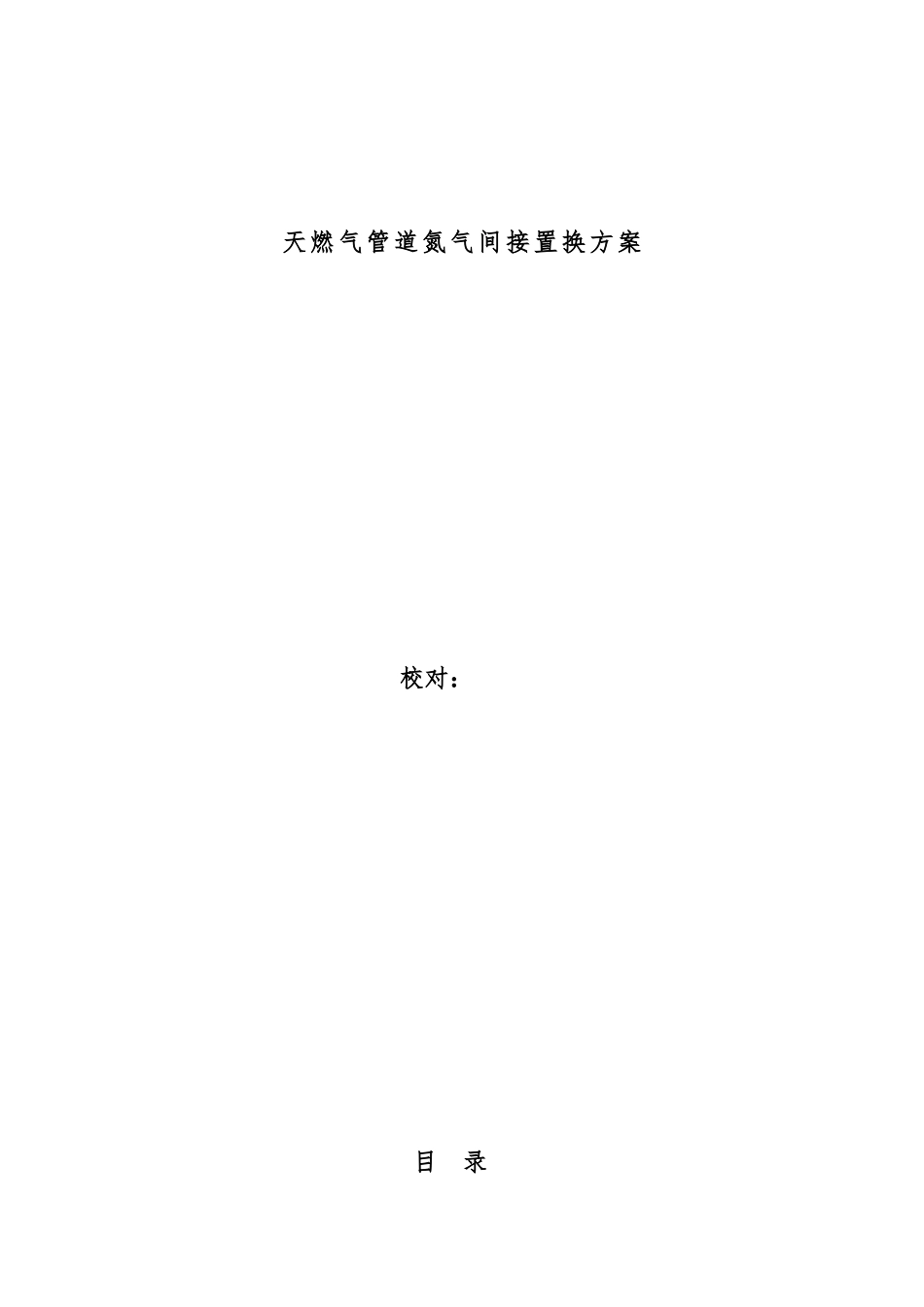

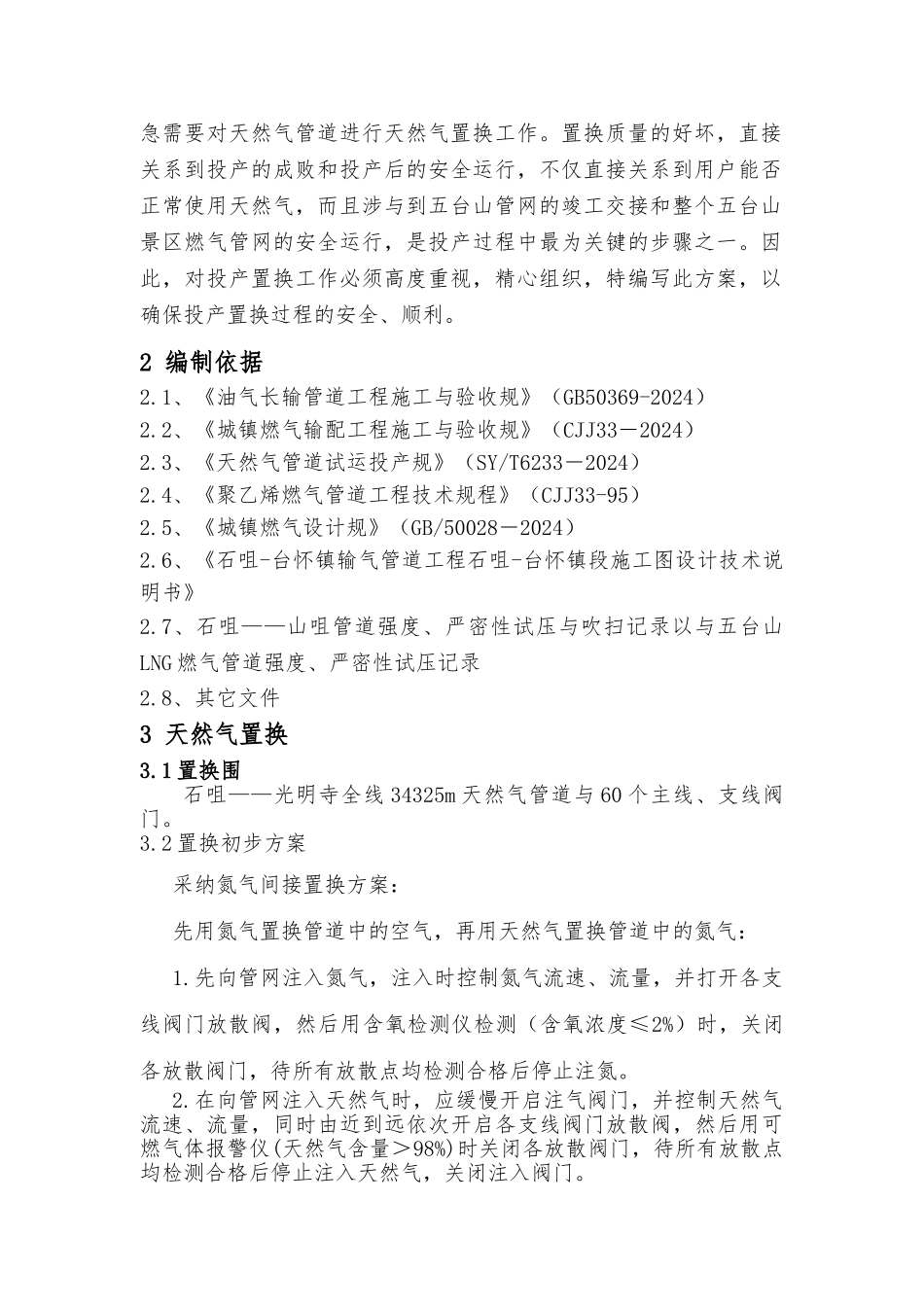

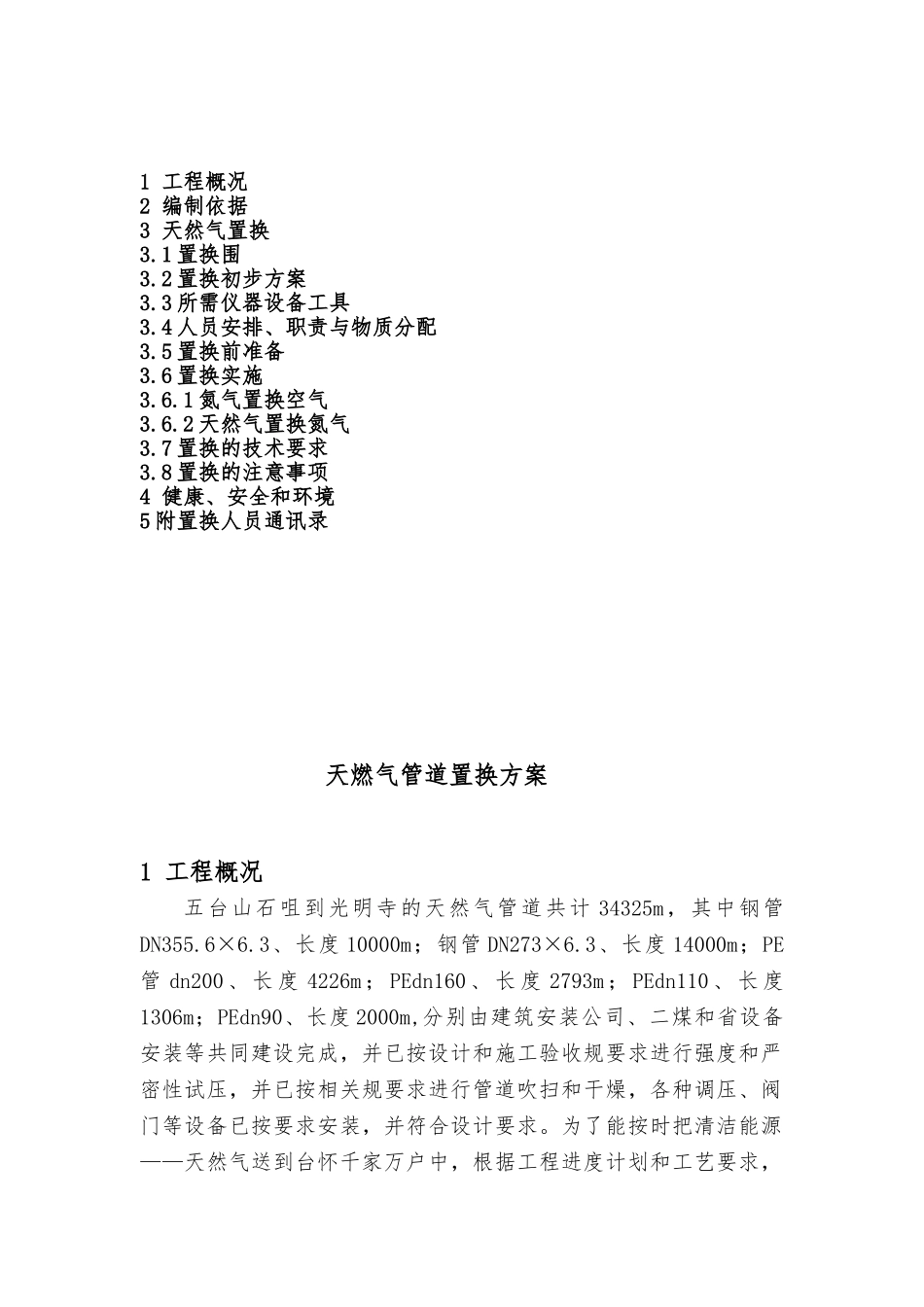

天燃气管道氮气间接置换方案校对： 目 录1 工程概况2 编制依据3 天然气置换3.1 置换围3.2 置换初步方案3.3 所需仪器设备工具3.4 人员安排、职责与物质分配3.5 置换前准备3.6 置换实施3.6.1 氮气置换空气3.6.2 天然气置换氮气3.7 置换的技术要求3.8 置换的注意事项4 健康、安全和环境5 附置换人员通讯录天燃气管道置换方案1 工程概况五台山石咀到光明寺的天然气管道共计 34325m，其中钢管DN355.6×6.3、长度 10000m；钢管 DN273×6.3、长度 14000m；PE管 dn200 、 长 度 4226m ； PEdn160 、 长 度 2793m ； PEdn110 、 长 度1306m；PEdn90、长度 2000m,分别由建筑安装公司、二煤和省设备安装等共同建设完成，并已按设计和施工验收规要求进行强度和严密性试压，并已按相关规要求进行管道吹扫和干燥，各种调压、阀门等设备已按要求安装，并符合设计要求。为了能按时把清洁能源——天然气送到台怀千家万户中，根据工程进度计划和工艺要求，急需要对天然气管道进行天然气置换工作。置换质量的好坏，直接关系到投产的成败和投产后的安全运行，不仅直接关系到用户能否正常使用天然气，而且涉与到五台山管网的竣工交接和整个五台山景区燃气管网的安全运行，是投产过程中最为关键的步骤之一。因此，对投产置换工作必须高度重视，精心组织，特编写此方案，以确保投产置换过程的安全、顺利。2 编制依据2.1、《油气长输管道工程施工与验收规》（GB50369-2024）2.2、《城镇燃气输配工程施工与验收规》（CJJ33－2024）2.3、《天然气管道试运投产规》（SY/T6233－2024）2.4、《聚乙烯燃气管道工程技术规程》（CJJ33-95）2.5、《城镇燃气设计规》（GB/50028－2024）2.6、《石咀-台怀镇输气管道工程石咀-台怀镇段施工图设计技术说明书》2.7、石咀——山咀管道强度、严密性试压与吹扫记录以与五台山LNG 燃气管道强度、严密性试压记录2.8、其它文件3 天然气置换3.1 置换围石咀——光明寺全线 34325m 天然气管道与 60 个主线、支线阀门。3.2 置换初步方案采纳氮气间接置换方案：先用氮气置换管道中的空气，再用天然气置换管道中的氮气：1.先向管网注入氮气，注入时控制氮气流速、流量，并打开各支线阀门放散阀，然后用含氧检测仪检测（含氧浓度≤2%）时，关闭各放散阀门，待所有放散点均检测合格后停止注氮。2.在向管网注入天然气时，应缓慢开启注气阀门，并控制天然气流速、流量，同时由近到远依次开启各支线阀门放...
