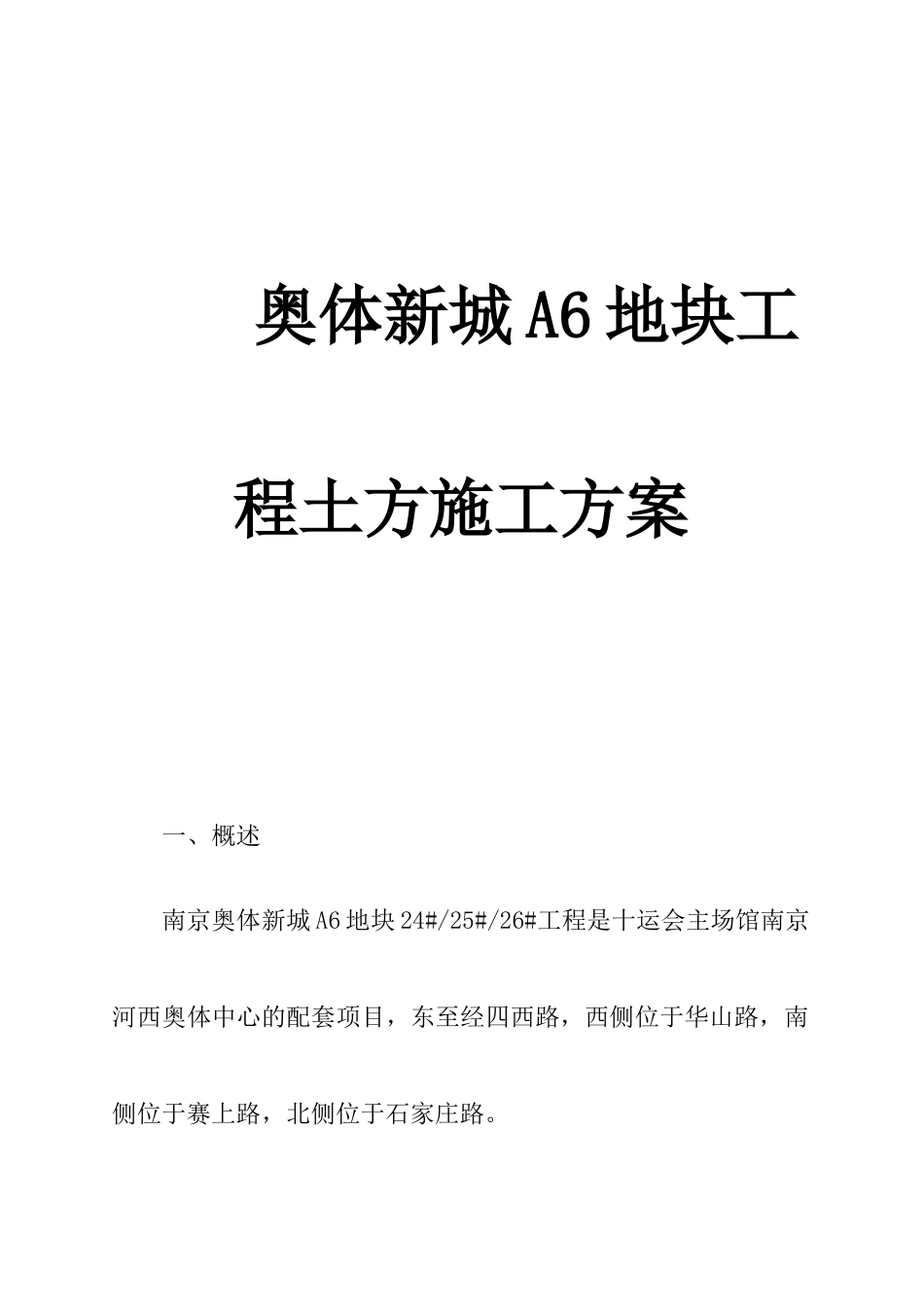

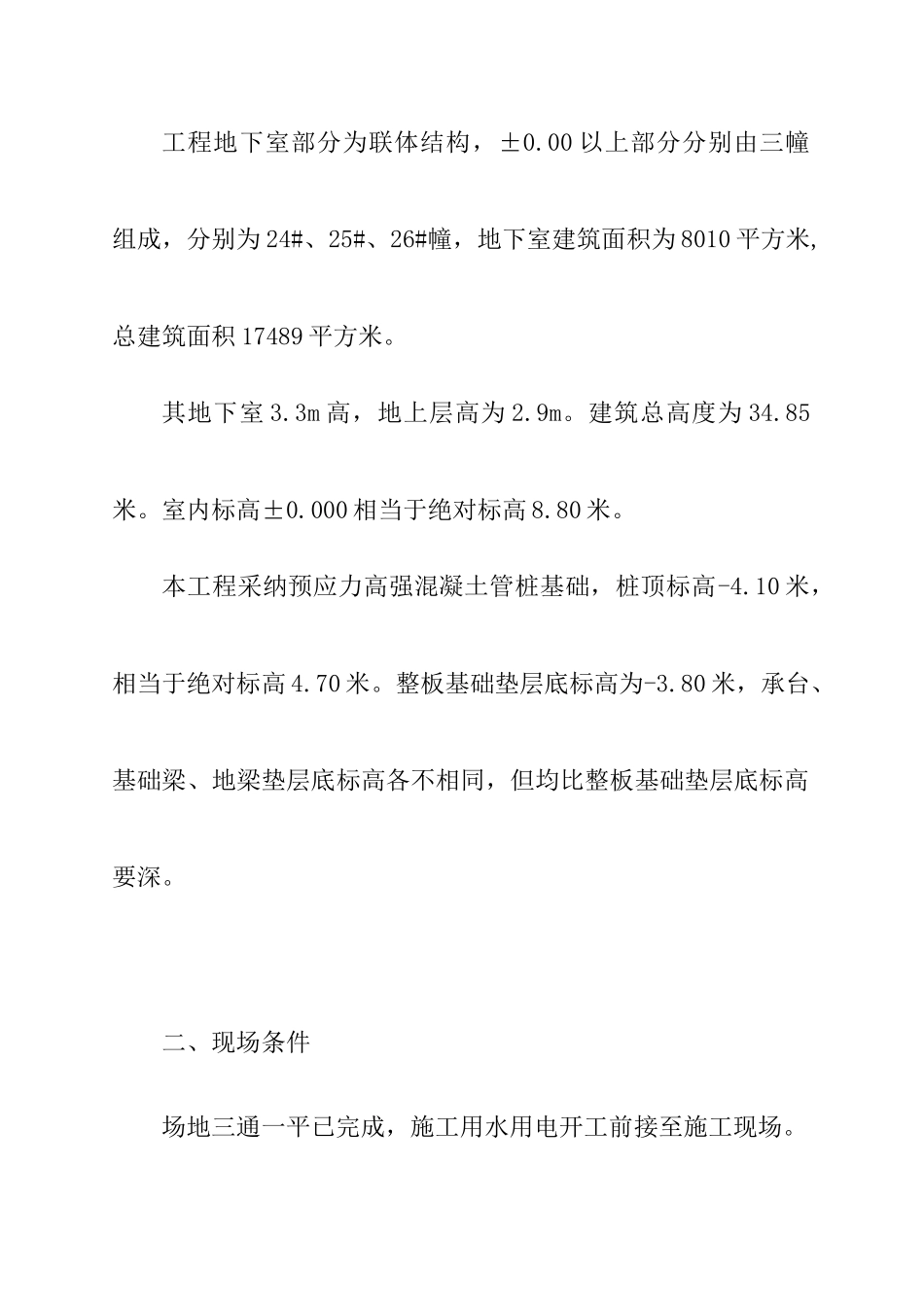

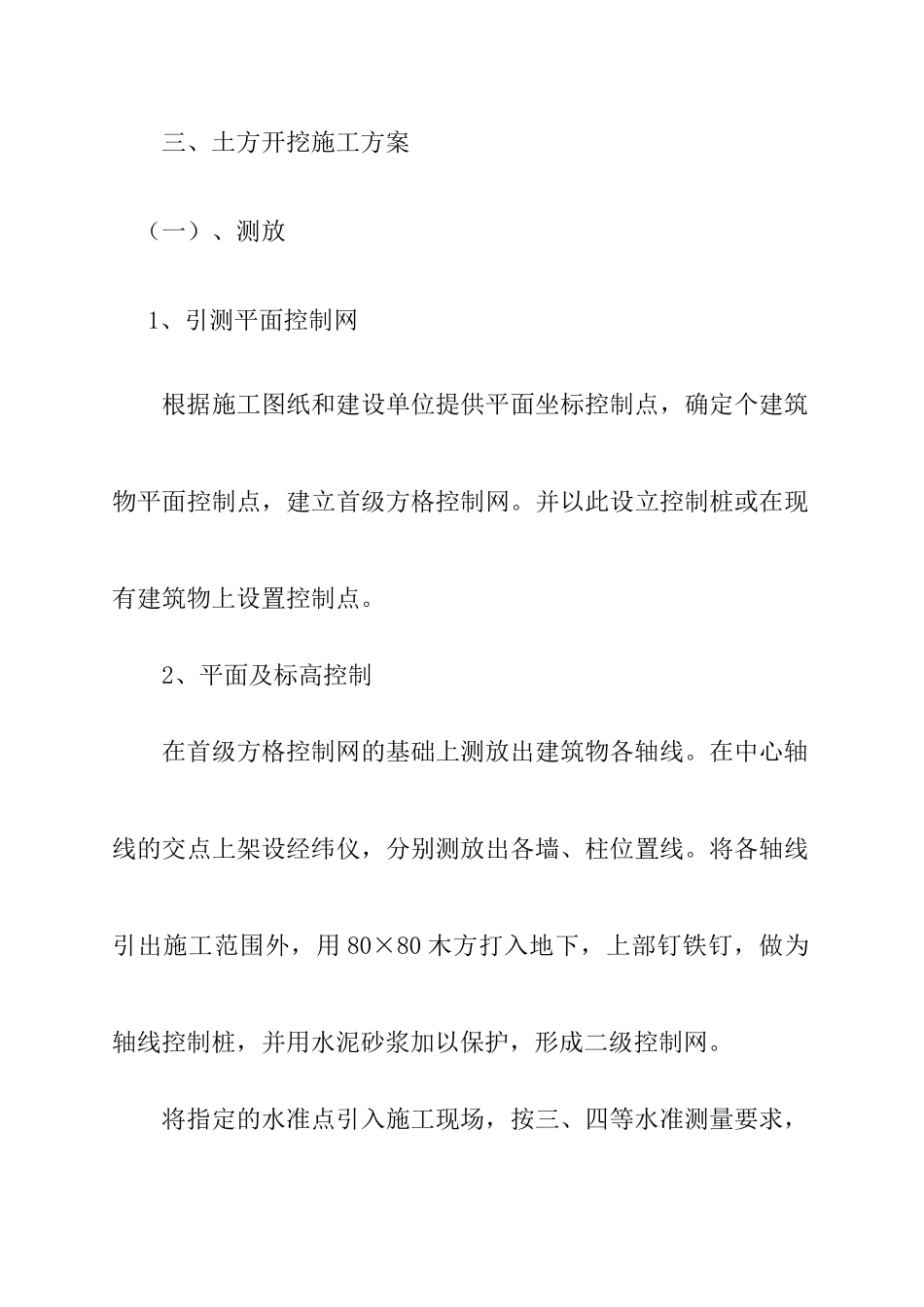

奥体新城 A6 地块工程土方施工方案一、概述南京奥体新城 A6 地块 24#/25#/26#工程是十运会主场馆南京河西奥体中心的配套项目,东至经四西路,西侧位于华山路,南侧位于赛上路,北侧位于石家庄路。工程地下室部分为联体结构,±0.00 以上部分分别由三幢组成,分别为 24#、25#、26#幢,地下室建筑面积为 8010 平方米,总建筑面积 17489 平方米。其地下室 3.3m 高,地上层高为 2.9m。建筑总高度为 34.85米。室内标高±0.000 相当于绝对标高 8.80 米。本工程采纳预应力高强混凝土管桩基础,桩顶标高-4.10 米,相当于绝对标高 4.70 米。整板基础垫层底标高为-3.80 米,承台、基础梁、地梁垫层底标高各不相同,但均比整板基础垫层底标高要深。二、现场条件场地三通一平已完成,施工用水用电开工前接至施工现场。三、土方开挖施工方案(一)、测放1、引测平面控制网根据施工图纸和建设单位提供平面坐标控制点,确定个建筑物平面控制点,建立首级方格控制网。并以此设立控制桩或在现有建筑物上设置控制点。2、平面及标高控制在首级方格控制网的基础上测放出建筑物各轴线。在中心轴线的交点上架设经纬仪,分别测放出各墙、柱位置线。将各轴线引出施工范围外,用 80×80 木方打入地下,上部钉铁钉,做为轴线控制桩,并用水泥砂浆加以保护,形成二级控制网。将指定的水准点引入施工现场,按三、四等水准测量要求,在施工现场周围的固定物上或地面布设水准点,水准点点位选择于稳定、便于通视、不易破坏之处,并作好标志和保护。点的密度要能满足施工过程中标高传递方便的要求,建立水准控制点。水准测量根据现场实际情况,采纳支水准点路线往返测或闭合水准路线的形式进行。在闭合差不超过允许值的情况下计算出各个水准点的高程,并保存好各项记录。(二)、开挖方式的确立由于本工程地下室占地面积大,建筑物长度达 130.57 米,宽度达 66.90 米。根据工程这一特点,拟采纳机械大开挖与人工清土相结合的开挖方式。具体为-3.60 米以上采纳 1m3 的履带式反铲挖掘机开挖; -3.60 以下采纳人结合一台 0.4 m3 的履带式反铲挖掘机开挖;承台、基础梁、地梁部分土方由人工开挖。开挖出的土方用自卸汽车运至甲方指定地点。(三)、开挖方法基坑开挖程序一般是:测量放线—切线分层开挖—排降水—修坡—整平清土(挖承台、基础梁、地梁土方)—基坑验收针对本工程长度较长,需挖方量较大的特点。拟采纳两台1m3的履带式反铲挖掘机从...
