宁波太平洋商务办公楼临时用电方案

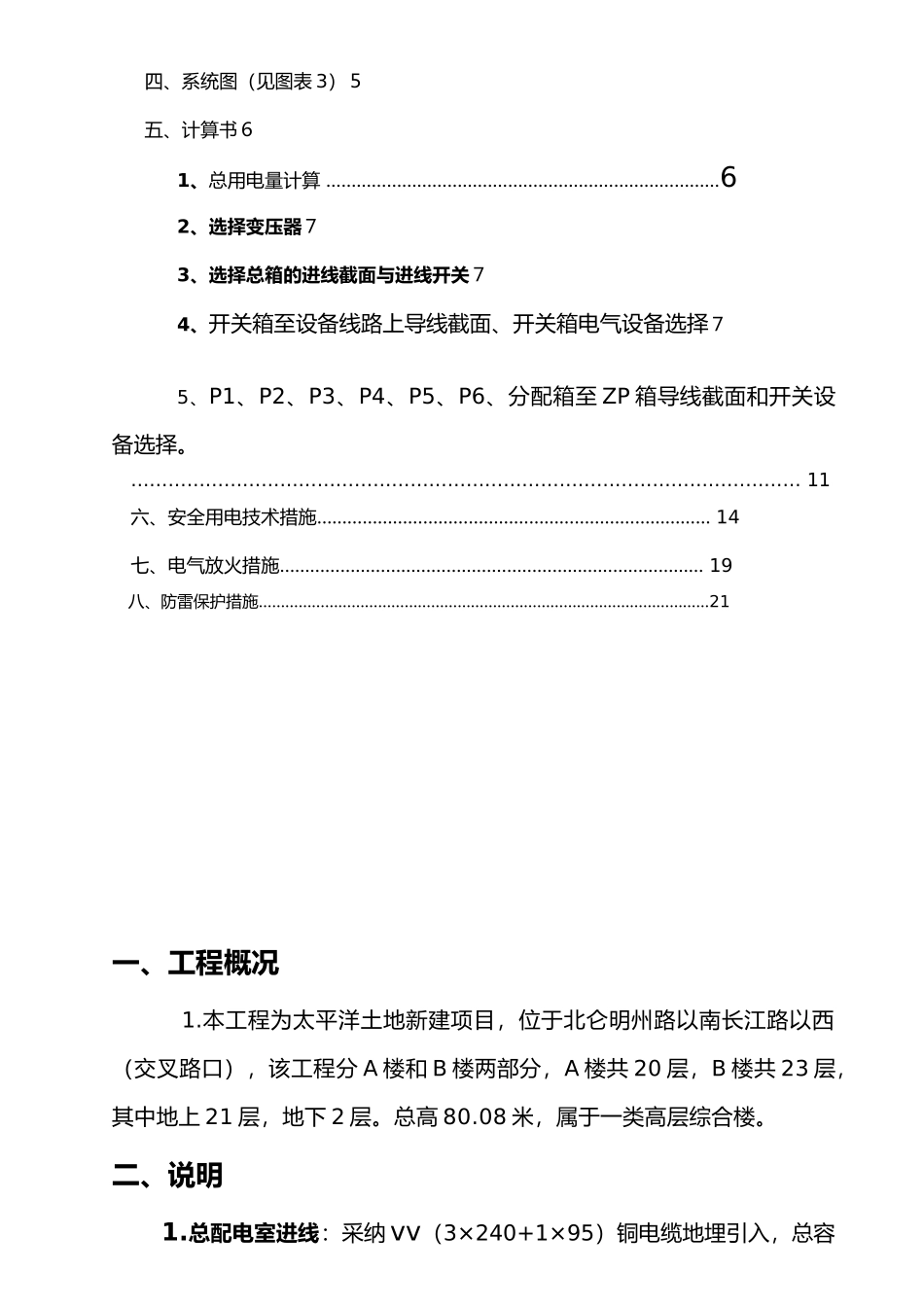

施工组织设计/方案报审表工程名称市北仑区长江路 600号商务办公楼结构形式框架建设单位太平洋土地建设设计单位华盛国际建筑设计工程咨询监理单位保税区工程建设监理编制人方案名称：临时用电方案报审意见 项目经理：年月日审核意见审核人：年月日审批意见批准人：年月日太平洋商务办公楼临时用电方案编制人职务（称）编制时间：审核人职务（称）审核时间：批准人职务（称）批准时间：批准部门（章）目 录一、工程概况２二、说明２三、平面图（见图表 2）５四、系统图（见图表 3）５五、计算书６1、总用电量计算 ……………………………………………………………………62、选择变压器７3、选择总箱的进线截面与进线开关７4、开关箱至设备线路上导线截面、开关箱电气设备选择７5、P1、P2、P3、P4、P5、P6、分配箱至 ZP 箱导线截面和开关设备选择。……………………………………………………………………………………………… 11六、安全用电技术措施…………………………………………………………………… 14七、电气放火措施………………………………………………………………………… 19八、防雷保护措施…………………………………………………………………………………………21一、工程概况1.本工程为太平洋土地新建项目，位于北仑明州路以南长江路以西（交叉路口），该工程分 A 楼和 B 楼两部分，A 楼共 20 层，B 楼共 23 层，其中地上 21 层，地下 2 层。总高 80.08 米，属于一类高层综合楼。二、说明1.总配电室进线：采纳 vv（3×240+1×95）铜电缆地埋引入，总容量为 541kw（即 386KVA）和 588 安培。2. 本临电系统工程：采纳 TN-S 系统保护形式、总箱、分箱、开关箱三级配电方式三级保护。3.总配电箱 ZP：并分设 7 路回路，P1、N0 供 1 号塔吊、木工圆盘锯、木工刨床，木工房照明用电；P2、N1 供搅拌机、砂浆机和 A 楼施工用电使用；P3、N2 供两台人货电梯使用；P4、N3 供 B 楼施工用电使用；P5、N4 供 2 号塔吊使用；P6、N5 供电焊机、切断机、对焊机和弯曲、调直机等使用；P7、N6 备用用电；现场设置二级分配箱共 6 只，固定开关箱共 15 只，移动配电箱共 30只，4. 操作层采纳分阶段供电（1）地下室、主体一至三层施工阶段首先满足排水设备、钢筋场、木工机械、塔吊等设备的用电要求。操作层采纳三级保护，设置二级分配箱作为操作层施工电源，采纳移动配电箱供给施工机械用电...
